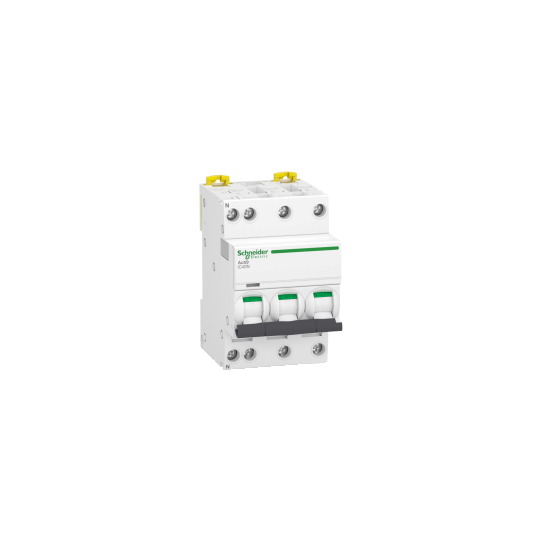

Acti9 IC40N johdonsuojakatkaisija 3P+N C 16A 6000A/10kA - A9P54716
SKU: A9P54716
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Acti9 IC40N johdonsuojakatkaisija 3P+N C 16A 6000A/10kA - A9P54716
KUVAUS
| Sarja: | Acti9 |
|---|---|
| Tuotteen nimi: | Acti9 iC40 |
| Tuote tai komponentin tyyppi: | Pienoiskatkaisija |
| Laitteen nimi: | IC40N |
| Käyttö: | Jakelu |
| Napojen kuvaus: | 3P + N |
| Suojattujen napojen määrä: | 3 |
| Nollajohtimen sijainti: | Vasen |
| In nimelliskäyttövirta: | 16 A |
| Verkon tyyppi: | AC |
| Laukaisuyksikön tyyppi: | Lämpömagneettinen |
| Laukaisukäyrä: | C |
| Katkaisukyvyn koodaus: | N |
| Katkaisukyky: | 10 kA Icu @ 400 V AC 50/60 Hz vaatimusten mukainen EN/IEC 60947-250/60 Hz AC 400 V EN/IEC 60898-1 Icn 6000 A |
| Erotuskyky: | Kyllä vaatimusten mukainen EN/IEC 60947-2 |
| Laatusertifikaatit: | OVEIMQAENOR |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 50/60 Hz AC 400 V |
| Magneettisen laukaisun raja: | 5...10 x In vaatimusten mukainen EN/IEC 60898-18 x In +/- 20 % vaatimusten mukainen EN/IEC 60947-2 |
| [Ics] nimellinen käyttökatkaisukyky: | 6000 A 100 % Icn @ 400 V AC 50/60 Hz vaatimusten mukainen EN/IEC 60898-17,5 kA 75 % Icn @ 400 V AC 50/60 Hz vaatimusten mukainen EN/IEC 60947-2 |
| Rajoitusluokka: | EN/IEC 60898-1 3 |
| [Ui] nimelliseristysjännite: | 440 V AC 50/60 Hz vaatimusten mukainen EN/IEC 60947-2 |
| [Uimp] nimellinen impulssijännite: | 4 kV vaatimusten mukainen EN/IEC 60947-2 |
| Täydellinen irrotus: | Kyllä |
| Ohjaustyyppi: | Vipukytkimellä |
| Jännitteen ilmaisu: | ON/OFF-ilmaisinLaukaisun merkinanto |
| Asennustapa: | Napsautettava |
| Asennustuki: | DIN-kisko |
| 9 mm:n jaot: | 6 |
| Korkeus: | 85 mm |
| Leveys: | 54 mm |
| Syvyys: | 74 mm |
| Tuotteen paino: | 345 g |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 20000 jaksoa |
| Valinnaiset lukitukset: | Riippulukituslaite |
| Liitännän tyyppi: | Tunneliliittimet ylä- tai alaosassa1?10 mm² joustavaTunneliliittimet ylä- tai alaosassa1?16 mm² jäykkä |
| Johdinpaljastuspituus: | 14 mm ylä- tai alakytkennälle |
| Kiristysmomentti: | Ylä- tai alaosa 2 N.m |
| Vikavirtasuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | IC40N |
| Standardit: | EN/IEC 60898-1EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | CEBVRINADNV |
| IP-suojausluokka: | IP20 vaatimusten mukainen IEC 60529IP40 (modulaarinen kotelo) vaatimusten mukainen IEC 60529 |
| Saasteaste: | 3 vaatimusten mukainen EN/IEC 60947-2 |
| Suhteellinen kosteus: | 95 % @ 55 °C |
| Käyttökorkeus: | 2000 m |
| Käyttölämpötila: | -25…70 °C |
| Varastointilämpötila: | -40…85 °C |
| Tarjouksen ympäristöstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606481326140 |
|---|---|
| Muistutukset: |
Tämä Schneiderin tuotemerkin A9P54716-katkaisija on Acti9-sarjan tuote. Se suojaa 3P + N ja siinä on lämpömagneettinen laukaisin. Sen nimellisvirta on 16 A ja laukaisukäyrä C, joka soveltuu seuraaviin käyttötarkoituksiin: yleiset sovellukset. Vahvistamme, että tämä katkaisija vaatii 3 moduulin leveyden asennusta varten kaappiin tai koteloon. Se liitetään jäykillä johdoilla, joiden enimmäispaksuus on 16 mm², tai joustavilla johdoilla, joiden enimmäispaksuus on 10 mm². |
