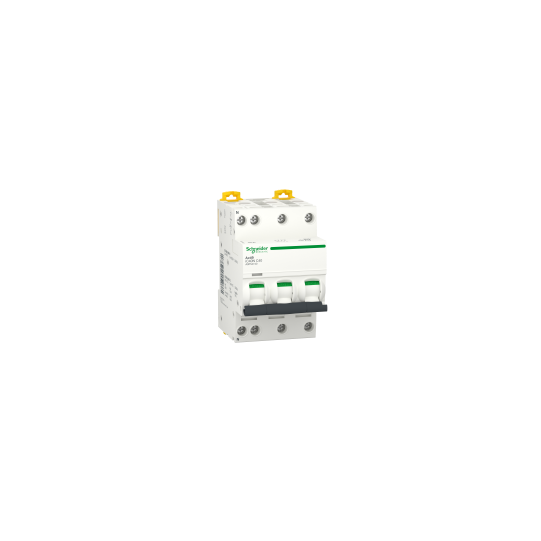

Acti9 IC40N johdonsuojakatkaisija 3P+N C 40A 6000A/10kA - A9P54740
SKU: A9P54740
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Acti9 IC40N johdonsuojakatkaisija 3P+N C 40A 6000A/10kA - A9P54740
KUVAUS
| Sarja: | Acti9 |
|---|---|
| Tuotteen nimi: | Acti9 iC40 |
| Tuote tai komponentin tyyppi: | Johdonsuojakatkaisin |
| Laitteen nimi: | IC40N |
| Sovellus: | Jakelu |
| Navan kuvaus: | 3P + N |
| Suojattujen napojen määrä: | 3 |
| Nollajohtimen sijainti: | Vasen |
| Nimelliskäyttövirta (In): | 40 A |
| Verkon tyyppi: | AC |
| Laukaisuyksikön tyyppi: | Termomagneettinen |
| Laukaisukäyrä: | C |
| Katkaisukyvyn koodaus: | N |
| Katkaisukyky: | 10 kA Icu at 400 V AC 50/60 Hz yhdenmukainen standardin EN/IEC 60947-2 kanssa400 V EN/IEC 60898-1 Icn 6000 A 50/60 Hz AC |
| Eristyskyky: | Kyllä yhdenmukainen standardin EN/IEC 60947-2 kanssa |
| Laatusertifikaatit: | OVEIMQAENOR |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 50/60 Hz AC 400 V |
| Magneettisen laukaisun raja-arvo: | 5...10 x In yhdenmukainen standardin EN/IEC 60898-1 kanssa8 x In +/- 20 % yhdenmukainen standardin EN/IEC 60947-2 kanssa |
| [Ics] nimellinen käyttökatkaisukyky: | 6000 A 100 % Icn at 400 V AC 50/60 Hz yhdenmukainen standardin EN/IEC 60898-1 kanssa5 kA 50 % Icn at 400 V AC 50/60 Hz yhdenmukainen standardin EN/IEC 60947-2 kanssa |
| Rajoitusluokka: | EN/IEC 60898-1 3 |
| [Ui] nimelliseristysjännite: | 440 V AC 50/60 Hz yhdenmukainen standardin EN/IEC 60947-2 kanssa |
| [Uimp] nimellissyöksyjännitekesto: | 4 kV yhdenmukainen standardin EN/IEC 60947-2 kanssa |
| Täysi näkyvä katkaisu: | Kyllä |
| Ohjauksen tyyppi: | Vipukytkin |
| Jännitteen ilmaisin: | ON/OFF-ilmaisinLaukaisun merkinanto |
| Asennustila: | Kiinnitettävä |
| Asennustuki: | DIN-kisko |
| 9 mm:n jaot: | 6 |
| Korkeus: | 85 mm |
| Leveys: | 54 mm |
| Syvyys: | 74 mm |
| Tuotteen paino: | 345 g |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Lisävarusteena saatavat lukitukset: | Riippulukituslaite |
| Liitäntätyyppi: | Tunneliliittimet ylhäällä tai alhaalla1...10 mm² taipuisaTunneliliittimet ylhäällä tai alhaalla1...16 mm² jäykkä |
| Johdonkuorintapituus: | 14 mm ylä- tai alaliitäntään |
| Kiristysmomentti: | Ylä- tai alaosa 2 N.m |
| Vikavirtasuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | IC40N |
| Standardit: | EN/IEC 60898-1EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | CEBVRINADNV |
| IP-suojausluokka: | IP20 yhdenmukainen standardin IEC 60529 kanssaIP40 (modulaarinen kotelo) yhdenmukainen standardin IEC 60529 kanssa |
| Saasteaste: | 3 yhdenmukainen standardin EN/IEC 60947-2 kanssa |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 2000 m |
| Käyttölämpötila: | -25…70 °C |
| Varastointilämpötila: | -40…85 °C |
| Tarjonnan ympäristötila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606481326188 |
|---|---|
| Muistutukset: |
Tämä Schneider A9P54740 -merkkinen katkaisija on Acti9-sarjasta. Se suojaa 3P + N ja siinä on lämpömagneettinen laukaisutekniikka. 40 A:n kulutuksella ja C-käyrän mukaisella laukaisulla, joka on suunniteltu seuraaviin töihin: yleiset sovellukset. Vahvistamme, että tämä katkaisija vie 3 moduulin leveyden sijoittuessaan koteloon tai kaappiin. Se liitetään jäykillä johdoilla, joiden enimmäiskoko on 16 mm², tai taipuisilla johdoilla, joiden enimmäiskoko on 10 mm². |
