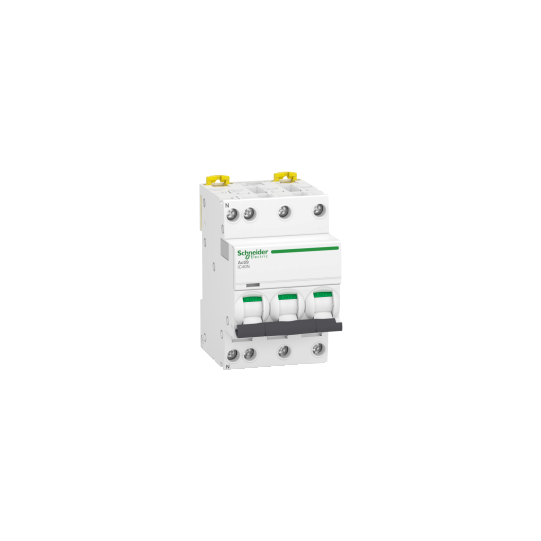

Acti9 IC40N johdonsuojakatkaisija 3P+N C 6A 6000A/10kA - A9P54706
SKU: A9P54706
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Acti9 IC40N johdonsuojakatkaisija 3P+N C 6A 6000A/10kA - A9P54706
KUVAUS
| Sarja: | Acti9 |
|---|---|
| Tuotteen nimi: | Acti9 iC40 |
| Tuotteen tai laitteen tyyppi: | Pienoiskatkaisija |
| Laitteen nimi: | IC40N |
| Sovellus: | Jakelu |
| Napojen kuvaus: | 3P + N |
| Suojattujen napojen määrä: | 3 |
| Nollapisteen sijainti: | Vasen |
| In nimelliskäyttövirta: | 6 A |
| Verkon tyyppi: | AC |
| Laukaisutyyppi: | Termomagneettinen |
| Laukaisukäyrä: | C |
| Katkaisukyvyn koodaus: | N |
| Katkaisukyky: | 10 kA Icu @ 400 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti50/60 Hz AC 400 V EN/IEC 60898-1 Icn 6000 A |
| Erotuskyky: | Kyllä standardin EN/IEC 60947-2 mukaisesti |
| Laatusertifikaatit: | IMQ |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 50/60 Hz AC 400 V |
| Magneettinen laukaisuraja: | 5...10 x In standardin EN/IEC 60898-1 mukaisesti8 x In +/- 20 % standardin EN/IEC 60947-2 mukaisesti |
| [Ics] nimelliskäyttökatkaisukyky: | 6000 A 100 % Icn @ 400 V AC 50/60 Hz standardin EN/IEC 60898-1 mukaisesti7,5 kA 75 % Icn @ 400 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| Rajoitusluokka: | EN/IEC 60898-1 3 |
| [Ui] nimelliseristysjännite: | 440 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| [Uimp] nimellissyöksyimpussinkestojännite: | 4 kV standardin EN/IEC 60947-2 mukaisesti |
| Täysin näkyvä katkos: | Kyllä |
| Ohjaustyyppi: | Vivulla |
| Jännitteen ilmaisin: | PÄÄLLÄ/POIS PÄÄLTÄ-ilmaisinLaukaisun merkinanto |
| Asennustapa: | Pikakiinnitys |
| Asennustuki: | DIN-kisko |
| 9 mm:n väli: | 6 |
| Korkeus: | 85 mm |
| Leveys: | 54 mm |
| Syvyys: | 74 mm |
| Tuotteen paino: | 345 g |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 20000 jaksoa |
| Valinnaiset lukitukset: | Riippulukituslaite |
| Liitäntätyyppi: | Tunneliliittimet ylhäällä tai alhaalla1...10 mm² taipuisaTunneliliittimet ylhäällä tai alhaalla1...16 mm² jäykkä |
| Johdon kuorintapituus: | 14 mm ylä- tai alaliitännälle |
| Kiristysmomentti: | Ylhäällä tai alhaalla 2 N.m |
| Differentiaalisuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | IC40N |
| Standardit: | EN/IEC 60898-1EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | CEBVRINADNV |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisestiIP40 (modulaarinen kotelo) standardin IEC 60529 mukaisesti |
| Saasteaste: | 3 standardin EN/IEC 60947-2 mukaisesti |
| Suhteellinen kosteus: | 95 % @ 55 °C |
| Käyttökorkeus: | 2000 m |
| Käyttölämpötila: | -25…70 °C |
| Varastointilämpötila: | -40…85 °C |
| Tarjonnan ympäristöstatus: | Green Premium -tuoteREACh-säädös |
| EAN-koodi: | 3606481326119 |
|---|---|
| Muistutukset: |
Tämä Schneider A9P54706-katkaisija on Acti9-sarjan. Se suojaa 3P + N:lle ja siinä on termomagneettinen laukaisutekniikka. Virta on 6 A ja laukaisu tapahtuu C-käyrän mukaisesti, joka on suunniteltu seuraaviin sovelluksiin: yleiset sovellukset. Huomaathan, että tämä katkaisija vie 3 moduulin verran tilaa kaappiin tai koteloon asennettaessa. Se liitetään jäykillä johdoilla, joiden enimmäispaksuus on 16 mm², tai taipuisilla johdoilla, joiden enimmäispaksuus on 10 mm². |
