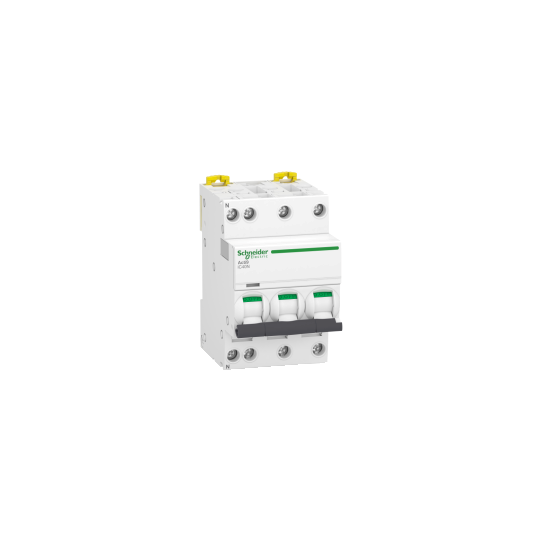

Acti9 IC40N johdonsuojakatkaisija 3P+N D 16A 6000A/10kA - A9P64716
KUVAUS
| Sarja: | Acti9 |
|---|---|
| Tuotteen nimi: | Acti9 iC40 |
| Tuotteen tai laitteen tyyppi: | Pienoiskatkaisija |
| Laitteen nimi: | IC40N |
| Käyttöalue: | Jakelu |
| Navan kuvaus: | 3P + N |
| Suojattujen napojen määrä: | 3 |
| Nollajohtimen sijainti: | Vasen |
| In nimelliskäyttövirta: | 16 A |
| Verkon tyyppi: | AC |
| Laukaisimen tyyppi: | Lämpömagneettinen |
| Laukaisukäyrä: | D |
| Katkaisukyvyn koodaus: | N |
| Katkaisukyky: | 10 kA Icu 400 V AC 50/60 Hz standardin EN/CEI 60947-2 mukaisesti6000 A 50/60 Hz AC 400 V EN/CEI 60898-1 Icn |
| Erotusominaisuus: | Kyllä standardin EN/CEI 60947-2 mukaisesti |
| Laatusertifikaatit: | AENOROVE |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 400 V AC 50/60 Hz |
| Magneettisen laukaisun raja-arvo: | 10...14 x In standardin EN/CEI 60898-1 mukaisesti12 x In +/- 20 % standardin EN/CEI 60947-2 mukaisesti |
| [Ics] nimelliskäyttökatkaisukyky: | 6000 A 100 % Icn 400 V AC 50/60 Hz standardin EN/CEI 60898-1 mukaisesti7,5 kA 75 % Icn 400 V AC 50/60 Hz standardin EN/CEI 60947-2 mukaisesti |
| [Ui] eristysjännite: | 440 V AC 50/60 Hz standardin EN/CEI 60947-2 mukaisesti |
| [Uimp] nimellisimpulssijännite: | 4 kV standardin EN/CEI 60947-2 mukaisesti |
| Täysi näkyvä katkaisu: | Kyllä |
| Ohjaustyyppi: | Vivulla |
| Jännitteen osoitus: | ON/OFF-ilmaisinLaukaisun merkinanto |
| Asennustapa: | Pikakiinnitys |
| Asennustuki: | DIN-kisko |
| 9 mm:n jaot: | 6 |
| Korkeus: | 85 mm |
| Leveys: | 54 mm |
| Syvyys: | 74 mm |
| Tuotteen paino: | 345 g |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 20000 jaksoa |
| Valinnaiset lukitukset: | Riippulukituslaite |
| Liitännän tyyppi: | Tunneliliittimet ylä- tai alapuolella1...10 mm² taipuisaTunneliliittimet ylä- tai alapuolella1...16 mm² jäykkä |
| Johdinpaljastuspituus: | Ylä- tai alapuolella 14 mm |
| Kiristysmomentti: | Ylä- tai alapuolella 2 N.m |
| Vikavirtasuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | IC40N |
| Standardit: | EN/CEI 60898-1EN/CEI 60947-2 |
|---|---|
| Tuotesertifikaatit: | CEBVRINADNV |
| IP-suojausluokka: | CEI 60529 IP20CEI 60529 Modulaarinen kotelo IP40 |
| Saasteaste: | EN/CEI 60947-2 3 |
| Suhteellinen kosteus: | 55 °C 95 % |
| Käyttökorkeus: | 2000 m |
| Käyttölämpötila: | -25…70 °C |
| Varastointilämpötila: | -40…85 °C |
| Tarjonnan ympäristötila: | Green Premium -tuoteREACh-säännöstö |
| EAN-koodi: | 3606481326225 |
|---|---|
| Muistutukset: |
Tämä Schneider A9P64716 -katkaisija on Acti9-sarjaa. Se takaa 3P + N:n suojauksen ja siinä on lämpömagneettinen laukaisutekniikka. Sen nimellisvirta on 16 A ja laukaisu D-käyrän mukainen, joka on tarkoitettu seuraaviin käyttötarkoituksiin: vastaanottimet, joilla on suuri käynnistysvirta. Huomioithan, että tämä katkaisija vaatii 3 moduulin leveyden asennettavaksi kaappiin tai koteloon. Se kytketään jäykillä johdoilla, joiden enimmäispaksuus on 16 mm², tai taipuisilla johdoilla, joiden enimmäispaksuus on 10 mm². |
