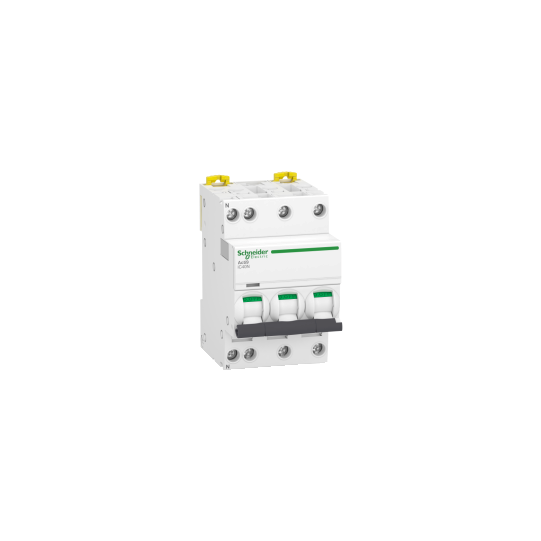

Acti9 IC40N-johdonsuojakatkaisija 3P+N D 20A 6000A/10kA - A9P64720
SKU: A9P64720
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Acti9 IC40N-johdonsuojakatkaisija 3P+N D 20A 6000A/10kA - A9P64720
KUVAUS
| Sarja: | Acti9 |
|---|---|
| Tuotteen nimi: | Acti9 iC40 |
| Tuote tai komponenttityyppi: | Pienoiskatkaisija |
| Laitteen nimi: | IC40N |
| Sovellus: | Jakelu |
| Napojen kuvaus: | 3P + N |
| Suojattujen napojen lukumäärä: | 3 |
| Nollanapojen sijainti: | Vasen |
| In nimelliskäyttövirta: | 20 A |
| Verkon tyyppi: | AC |
| Laukaisimen tyyppi: | Lämpömagneettinen |
| Laukaisukäyrä: | D |
| Katkaisukyvyn koodaus: | N |
| Katkaisukyky: | 10 kA Icu at 400 V AC 50/60 Hz to comply with EN/IEC 60947-2AC 50/60 Hz EN/IEC 60898-1 400 V 6000 A Icn |
| Erotuskyky: | Kyllä to comply with EN/IEC 60947-2 |
| Laatusertifikaatit: | AENOROVE |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 50/60 Hz AC 400 V |
| Magneettisen laukaisun raja: | 10...14 x In to comply with EN/IEC 60898-112 x In +/- 20 % to comply with EN/IEC 60947-2 |
| [Ics] nimellinen käyttökatkaisukyky: | 6000 A 100 % Icn at 400 V AC 50/60 Hz to comply with EN/IEC 60898-17,5 kA 75 % Icn at 400 V AC 50/60 Hz to comply with EN/IEC 60947-2 |
| [Ui] nimelliseristysjännite: | 440 V AC 50/60 Hz to comply with EN/IEC 60947-2 |
| [Uimp] nimellinen impulssinkesto: | 4 kV to comply with EN/IEC 60947-2 |
| Täysi näkyvä erotus: | Kyllä |
| Ohjauksen tyyppi: | Kääntökahva |
| Jännitteen ilmaisin: | ON/OFF-ilmaisinLaukaisuilmaisu |
| Asennustapa: | Pikakiinnitys |
| Asennustuki: | DIN-kisko |
| 9 mm moduulit: | 6 |
| Korkeus: | 85 mm |
| Leveys: | 54 mm |
| Syvyys: | 74 mm |
| Tuotteen paino: | 345 g |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 20000 jaksoa |
| Valinnaiset lukitukset: | Riippulukituslaite |
| Liitännän tyyppi: | Ylä- tai alakanavatyyppiset liittimet1...10 mm² joustavaYlä- tai alakanavatyyppiset liittimet1...16 mm² jäykkä |
| Johdon kuorintapituus: | Ylä- tai alareuna 14 mm |
| Kiristysmomentti: | Ylä- tai alareuna 2 N.m |
| Differentiaalisuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | IC40N |
| Standardit: | EN/IEC 60898-1EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | CEBVRINADNV |
| IP-suojausluokka: | IP20 IEC 60529IP40 modulaarinen kotelo IEC 60529 |
| Saastumisaste: | 3 EN/IEC 60947-2 |
| Suhteellinen kosteus: | 55 °C 95 % |
| Käyttökorkeus: | 2000 m |
| Käyttölämpötila: | -25…70 °C |
| Ympäristön säilytyslämpötila: | -40…85 °C |
| Ympäristötarjouksen tila: | Green Premium -tuoteREACh-säännöstö |
| EAN-koodi: | 3606481326232 |
|---|---|
| Muistutukset: |
Tämä Schneider Electric A9P64720 -katkaisija on Acti9-sarjan. Se suojaa 3P + N ja sen laukaisintyyppi on lämpömagneettinen. Sen nimellisvirta on 20 A ja laukaisu D-käyrän mukainen, joka on suunniteltu seuraaviin tarkoituksiin: vastaanottimet, joilla on suuria käynnistysvirtoja. Ilmoitamme, että tämä katkaisija vie 3 moduulia leveydeltään asennettavaksi kaappiin tai koteloon. Se liitetään maksimissaan 16 mm² jäykillä johtimilla tai maksimissaan 10 mm² joustavilla johtimilla. |
