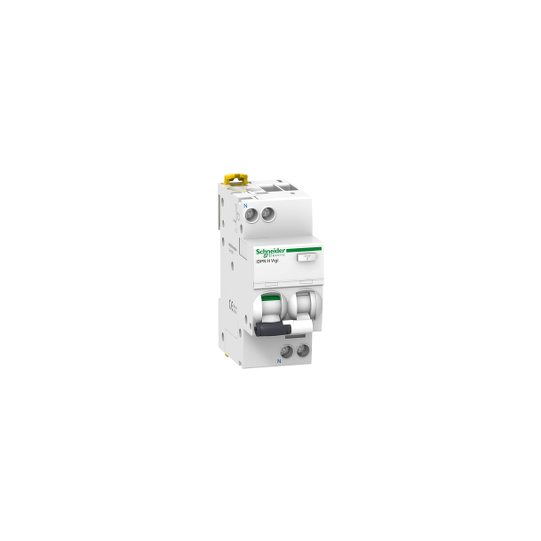

Acti9 iDPN H Vigi - vikavirtasuojakytkin (RCBO) - 1P+N - 16A - C-käyrä - 10000A - 30mA - tyyppi A-SI - A9D38616
SKU: A9D38616
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Acti9 iDPN H Vigi - vikavirtasuojakytkin (RCBO) - 1P+N - 16A - C-käyrä - 10000A - 30mA - tyyppi A-SI - A9D38616
KUVAUS
| Tuotevalikoima: | IDPN Vigi |
|---|---|
| Tuoteperhe: | Acti 9 |
| Tuotteen nimi: | Acti 9 iDPN Vigi |
| Tuotteen tai komponentin tyyppi: | Vikavirtasuojakytkin ylivirtasuojalla (RCBO) |
| Laitteen lyhyt nimi: | IDPN H Vigi |
| Laitteen käyttökohde: | Jakelu |
| Napojen kuvaus: | 1P + N |
| Suojattujen napojen määrä: | 1 |
| Nollajohtimen sijainti: | Vasen |
| [In] nimellisvirta: | 16 A |
| Verkon tyyppi: | AC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräluokitus: | C |
| Vikavirtasensitiivisyys: | 30 mA |
| Vikavirtasuojauksen aikaviive: | Välitön |
| Vikavirtasuojauksen luokka: | Tyyppi A-SI (superimmunisoitu) |
| Katkaisukyky: | 10000 A Icn 220...240 V AC 50 Hz, standardin EN/IEC 61009-2-1 mukaisesti |
| Soveltuvuus eristykseen: | Kyllä, standardin EN/IEC 60947-2 mukaisesti |
| Laitteen sijainti järjestelmässä: | Lähtevä |
|---|---|
| Verkkotaajuus: | 50 Hz |
| [Ue] nimelliskäyttöjännite: | 220...240 V AC 50 Hz |
| Magneettisen laukaisun raja: | 5...10 x In |
| Vikavirtalaukaisun tekniikka: | Jännitteestä riippumaton |
| [Ics] nimellinen käyttökatkaisukyky: | 7500 A 75 % x Icn 220...240 V AC 50 Hz, standardin EN/IEC 61009-2-1 mukaisesti |
| Nimellinen katkaisu- ja kytkentäkyky: | Idm 10000 A 220...240 V AC 50 Hz, standardin EN/IEC 61009-2-1 mukaisesti |
| Rajoitusluokka: | 3, standardin EN/IEC 61009-2-1 mukaisesti |
| [Ui] nimelliseristysjännite: | 400 V AC 50 Hz |
| [Uimp] nimellinen impulssikestojännite: | 4 kV |
| Koskettimen asennon osoitin: | Kyllä |
| Hallintatyyppi: | Vipu |
| Paikallinen signaalitoiminto: | PÄÄLLÄ, POIS PÄÄLTÄ, vikalaukaisu |
| Asennustapa: | Klipsikiinnitys |
| Asennustuki: | DIN-kisko |
| Kiskokampojen ja jakelukiskojen yhteensopivuus: | Ylhäältä tai alhaalta: KYLLÄ |
| 9 mm:n jaot: | 4 |
| Korkeus: | 85 mm |
| Leveys: | 36 mm |
| Syvyys: | 73 mm |
| Tuotteen paino: | 125 g |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 20000 jaksoa |
| Lukitusvaihtoehtojen kuvaus: | Riippulukkolaite |
| Liitännät - liittimet: | Yksittäinen liitin ylhäältä tai alhaalta 1...16 mm² jäykkäYksittäinen liitin ylhäältä tai alhaalta 1...10 mm² taipuisaYksittäinen liitin ylhäältä tai alhaalta 1...10 mm² taipuisa pääteholkilla |
| Johdon kuorintapituus: | 15 mm ylä- tai alaliitännälle |
| Kiristysmomentti: | 2 N.m ylhäältä tai alhaalta |
| Vikavirtasuojaus: | Integroitu |
| Markkinasegmentti: | Pienet liiketilatAsuinrakennukset |
| Yhteensopivuuskoodi: | IDPN |
| Standardit: | EN/IEC 61009-2-1 |
|---|---|
| Tuotesertifikaatit: | VDE |
| IP-suojausluokka: | IP20, standardin IEC 60529 mukaisestiIP40 (modulaarinen kotelo), standardin IEC 60529 mukaisesti |
| Saasteaste: | 3 |
| Ylijänniteluokka: | III, standardin IEC 60364 mukaisesti |
| Sähkömagneettinen yhteensopivuus: | 8/20 µs impulssikesto, 3000 A standardin EN/IEC 61009-2-1 mukaisesti |
| Tropikointi: | 2, standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Ympäristön käyttölämpötila: | -25...60 °C |
| Ympäristön varastointilämpötila: | -40...85 °C |
| Kestävän kehityksen tarjontatila: | Green Premium -tuoteREACh-asetus |
| Code EAN: | 3606480484421 |
|---|
