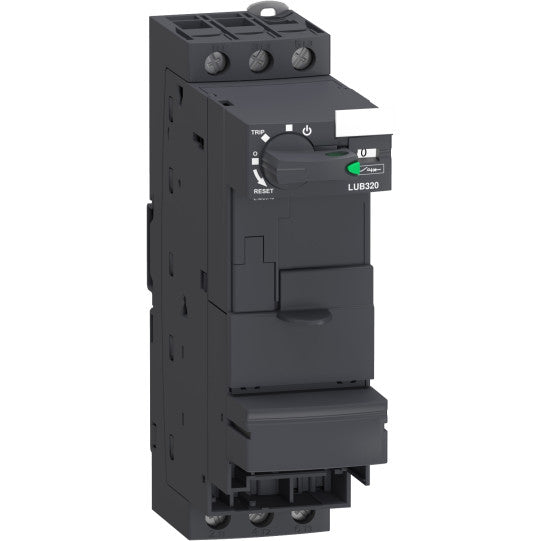

Kehittynyt tehopohja, TeSys U, 3P, 32A/690V - LUB320
SKU: LUB320
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Kehittynyt tehopohja, TeSys U, 3P, 32A/690V - LUB320
KUVAUS
| Tuotevalikoima: | TeSys U |
|---|---|
| Sarja: | TeSys |
| Tuotteen nimi: | TeSys U |
| Laitteen lyhyt nimi: | LUB |
| Tuotteen tai komponentin tyyppi: | Ei-kääntyvä tehoalusta |
| Laitesovellus: | MoottorinohjausMoottorin suojaus |
| Napojen kuvaus: | 3P |
| Soveltuvuus eristykseen: | Kyllä |
| [Ue] nimelliskäyttöjännite: | 690 V AC virtapiirille |
| Verkon taajuus: | 40...60 Hz |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 32 A |
| [Ie] nimelliskäyttövirta: | 28.5 A at 23 A at 500 V21 A at 690 V |
| Käyttöluokka: | AC-43AC-44AC-41 |
| [Ics] nimellinen katkaisukyky: | 50 kA at 230 V50 kA at 440 V10 kA at 500 V4 kA at 690 V |
| Apukoskettimen kokoonpano: | 1 NO + 1 NC |
| Apukoskettimien tyyppi: | tyypin kytketyt koskettimet (1 NO + 1 NC) standardin IEC 60947-4-1 mukaisesti tyypin peilikosketin (1 NC) standardin IEC 60947-1 mukaisesti |
| [Uc] ohjauspiirin jännite: | 24 V AC 50/60 Hz24 V DC48...72 V AC 50/60 Hz48...72 V DC110...240 V AC 50/60 Hz110...220 V DC |
| Tyypillinen virrankulutus: | 200 mA at 24 V DC I maximum while closing with LUCM220 mA at 24 V AC I maximum while closing with LUCA, LUCB, LUCC, LUCD220 mA at 24 V DC I maximum while closing with LUCA, LUCB, LUCC, LUCD25 mA at 110...220 V DC I rms sealed with LUCA, LUCB, LUCC, LUCD25 mA at 110...240 V AC I rms sealed with LUCA, LUCB, LUCC, LUCD280 mA at 110...220 V DC I maximum while closing with LUCA, LUCB, LUCC, LUCD280 mA at 110...240 V AC I maximum while closing with LUCA, LUCB, LUCC, LUCD280 mA at 48...72 V AC I maximum while closing with LUCA, LUCB, LUCC, LUCD280 mA at 48...72 V DC I maximum while closing with LUCA, LUCB, LUCC, LUCD45 mA at 48...72 V AC I rms sealed with LUCA, LUCB, LUCC, LUCD45 mA at 48...72 V DC I rms sealed with LUCA, LUCB, LUCC, LUCD75 mA at 24 V DC I rms sealed with LUCM80 mA at 24 V DC I rms sealed with LUCA, LUCB, LUCC, LUCD90 mA at 24 V AC I rms sealed with LUCA, LUCB, LUCC, LUCD |
|---|---|
| Lämmön hajaantuminen: | 3 W ohjauspiirille LUCA, LUCB, LUCC, LUCD -laitteilla1.8 W ohjauspiirille LUCM -laitteella |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktoria nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktoria mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Käyttöaika: | 35 ms avaaminen LUCA, LUCB, LUCC, LUCD, LUCM ohjauspiirillä50 ms at >= 72 V sulkeminen LUCA, LUCB, LUCC, LUCD ohjauspiirillä60 ms at 48 V sulkeminen LUCA, LUCB, LUCC, LUCD ohjauspiirillä70 ms at 24 V sulkeminen LUCA, LUCB, LUCC, LUCD ohjauspiirillä65 ms sulkeminen LUCM ohjauspiirillä |
| Mekaaninen kestävyys: | 15 Msykliä |
| Suurin käyttöaste: | 3600 cyc/h |
| Tuotesertifikaatit: | CEULCSACCCEACASEFAATEXMarine |
| Standardit: | EN 60947-6-2IEC 60947-6-2UL 60947-4-1, vaiheesteelläCSA C22.2 No 60947-4-1, vaiheesteellä |
| [Ui] nimelliseristysjännite: | 690 V standardin IEC 60947-6-2 mukaisesti (saasteaste 3)600 V standardin UL 60947-4-1 mukaisesti600 V standardin CSA C22.2 No 60947-4-1 mukaisesti |
| [Uimp] nimellinen impulssijännite: | 6 kV standardin IEC 60947-6-2 mukaisesti |
| Piirin turvallinen erotus: | 400 V SELV ohjaus- ja apupiirien välillä standardin IEC 60947-1 liitteen N mukaisesti400 V SELV ohjaus- tai apupiirin ja pääpiirin välillä standardin IEC 60947-1 liitteen N mukaisesti |
| Kiinnitystapa: | Kiinnitetty (DIN-kisko)Ruuvikiinnitys (levy) |
| Liitännät - liittimet: | Virtapiiri: ruuvipuristusliittimet 1 kaapeli(t) 1...10 mm² jäykkäVirtapiiri: ruuvipuristusliittimet 1 kaapeli(t) 1...6 mm² joustava kaapelipäätteelläVirtapiiri: ruuvipuristusliittimet 1 kaapeli(t) 2.5...10 mm² joustava ilman kaapelipäätettäVirtapiiri: ruuvipuristusliittimet 2 kaapeli(t) 1...6 mm² joustava kaapelipäätteelläVirtapiiri: ruuvipuristusliittimet 2 kaapeli(t) 1...6 mm² jäykkäVirtapiiri: ruuvipuristusliittimet 2 kaapeli(t) 1.5...6 mm² joustava ilman kaapelipäätettäOhjauspiiri: ilman liitäntää |
| Kiristysmomentti: | Ohjauspiiri: 0.8...1.2 N.m litteäkärkinen ruuvimeisseli 5 mmOhjauspiiri: 0.8...1.2 N.m Philips nro 1 ruuvimeisseli 5 mmVirtapiiri: 1.9...2.5 N.m litteäkärkinen ruuvimeisseli 6 mmVirtapiiri: 1.9...2.5 N.m Philips nro 2 ruuvimeisseli 6 mm |
| Leveys: | 45 mm |
| Korkeus: | 154 mm |
| Syvyys: | 126 mm |
| Tuotteen paino: | 0.865 kg |
| Yhteensopivuuskoodi: | LUB |
| IP-suojausluokka: | IP20 standardin IEC 60947-1 mukaisesti (etupaneeli ja johdotetut liittimet)IP20 standardin IEC 60947-1 mukaisesti (muut pinnat)IP40 standardin IEC 60947-1 mukaisesti (etupaneeli liitäntäalueen ulkopuolella) |
|---|---|
| Suojaava käsittely: | TH standardin IEC 60068 mukaisesti |
| Ympäröivän ilman lämpötila käytössä: | -25...60 °C LUCM-laitteella-25...70 °C LUCA, LUCB, LUCC, LUCD-laitteilla |
| Ympäröivän ilman lämpötila varastoinnissa: | -40...85 °C |
| Palonkestävyys: | 960 °C virtaa johtavat osat standardin IEC 60695-2-12 mukaisesti650 °C standardin IEC 60695-2-12 mukaisesti |
| Käyttökorkeus: | 2000 m |
| Iskunkestävyys: | 10 gn tehonavat auki standardin IEC 60068-2-27 mukaisesti15 gn tehonavat kiinni standardin IEC 60068-2-27 mukaisesti |
| Tärinänkestävyys: | 2 gn (f= 5...300 Hz) tehonavat auki standardin IEC 60068-2-27 mukaisesti4 gn (f= 5...300 Hz) tehonavat kiinni standardin IEC 60068-2-27 mukaisesti |
| Sähköstaattisen purkauksen kestävyys: | 8 kV taso 3 avoimessa ilmassa standardin IEC 61000-4-2 mukaisesti8 kV taso 4 kosketuksessa standardin IEC 61000-4-2 mukaisesti |
| Säteilykenttien kestävyys: | 10 V/m 3 standardin IEC 61000-4-3 mukaisesti |
| Nopeiden transienttien kestävyys: | 2 kV luokka 3 sarjaliitäntä standardin IEC 61000-4-4 mukaisesti4 kV luokka 4 kaikki piirit paitsi sarjaliitäntä standardin IEC 61000-4-4 mukaisesti |
| Ei-hajoava iskun aalto: | 1 kV sarjamoodi 24...240 V AC standardin IEC 60947-6-2 mukaisesti1 kV sarjamoodi 48...220 V DC standardin IEC 60947-6-2 mukaisesti2 kV yhteismoodi 24...240 V AC standardin IEC 60947-6-2 mukaisesti2 kV yhteismoodi 48...220 V DC standardin IEC 60947-6-2 mukaisesti |
| Radioelektroniikan kenttien immuniteetti: | 10 V standardin IEC 61000-4-6 mukaisesti |
| Mikrokatkojen immuniteetti: | 3 ms ohjauspiirille |
| Jännitekatkosten immuniteetti: | 70 % / 500 ms standardin IEC 61000-4-11 mukaisesti |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110362800 |
|---|
