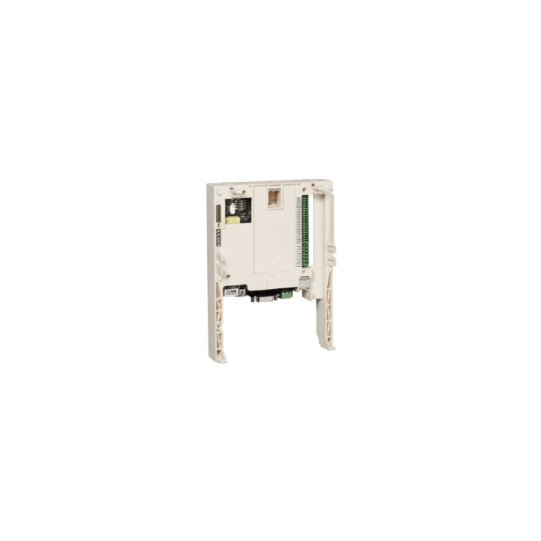

ATV IMC-käyttökortti tyyppi S -ratkaisut - VW3A3521S0
SKU: VW3A3521S0
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
ATV IMC-käyttökortti tyyppi S -ratkaisut - VW3A3521S0
KUVAUS
| Tuotevalikoima: | Altivar IMC |
|---|---|
| Tuotteen tai komponentin tyyppi: | Käytön ohjainkortti |
| Moduulin kokoonpano: | Konfiguroitu ja ohjelmoitu SoMachine-ohjelmistolla |
| Tuotekohtainen sovellus: | Ratkaisuihin |
| Diskreettien I/O:den määrä: | 16 |
| Analogisten I/O:den määrä: | 4 |
| Diskreettien tulojen määrä: | 6 diskreettiä tuloa tulo4 diskreettiä tuloa nopeaan tuloon |
|---|---|
| Diskreettien tulojen tyyppi: | Konfiguroitavissa yksivaiheiseksi laskuriksi (LI51, LI59)Konfiguroitavissa inkrementaalianturiksi (LI51, LI52)Konfiguroitavissa inkrementaalianturiksi (LI59, LI60) |
| Diskreetti tulologiikka: | Positiivinen logiikka (sink) nopeaan tuloonSink tai source (positiivinen/negatiivinen) tuloon |
| Diskreettien tulojen jännite: | 24...30 V |
| Diskreettien tulojen jännitteen tyyppi: | DC |
| Yhteispisteiden lukumäärä: | 1 yhteispiste(ttä) analogiselle lähdölle1 yhteispiste(ttä) analogiselle tulolle3 yhteispiste(ttä) logiikkatulolle |
| Jännitetila1 taattu: | >= 11 V logiikkatulolle |
| Jännitetila 0 taattu: | |
| Tuloimpedanssi: | 500 Ohm analogiselle lähdölle4.4 kOhm logiikkatulolle |
| Tulotaajuus: | |
| Diskreettien lähtöjen määrä: | 6 diskreettiä lähtöä transistorilähdölle |
| Diskreetti lähtölogiikka: | Positiivinen logiikka (source) |
| Diskreettien lähtöjen jännite: | 24...30 V DC transistorilähdölle |
| Diskreettien lähtöjen virta: | 2 A transistorilähdölle (LO51...LO56) |
| Lähtöyhteensopivuus: | Taso 1 PLC transistorilähdölle |
| Absoluuttinen tarkkuusvirhe: | +/- 1 % lämpötilan vaihtelulle 60 °C (analoginen tulo)+/- 1 % lämpötilan vaihtelulle 60 °C (analoginen lähtö) |
| Oikosulkusuojaus: | Oikosulkusuojauksella lähdölle ja nopealle lähdölle |
| Ylijännitesuojaus: | Ylijännitesuojauksella lähdölle ja nopealle lähdölle |
| Ylikuormitussuoja: | Ylikuormitussuojalla lähdölle ja nopealle lähdölle |
| Analogisten tulojen määrä: | 2 |
| Analogisten tulojen tyyppi: | Konfiguroitava jännite tai virta |
| Analogisten tulojen alue: | 0...20 mA0...5 V |
| Analogisten tulojen resoluutio: | 10 bittiä |
| Analogisten lähtöjen määrä: | 2 |
| Analogisten lähtöjen alue: | 0...20 mA |
| Analogisten lähtöjen resoluutio: | 12 bittiä |
| Lineaarisuusvirhe: | +/- 0.4 % maksimiarvosta analogiselle tulolle+/- 0.2 % maksimiarvosta analogiselle lähdölle |
| [Us] nimellissyöttöjännite: | 24 V DC |
| Syöttöjännitteen rajat: | 19...30 V |
| Muistin kuvaus: | Sisäinen RAM |
| Integroitu liitäntätyyppi: | MDI/MDX-portti |
| CANopen-ominaisuusprofiili: | DR 303-1DS 301 V4.02 |
| Taso tai luokka: | Luokka M20 - |
| Viestintäpalvelu: | 10 PDO:ta orjaa kohti (lähetys/emissio)320 TPDO:ta ja RPDO:ta maksimi |
| Siirtonopeus: | 1000 kbit/s 20 m kaapelilla CANopen500 kbit/s 100 m kaapelilla CANopen250 kbit/s 250 m kaapelilla CANopen125 kbit/s 500 m kaapelilla CANopen50 kbit/s 1000 m kaapelilla CANopen20 kbit/s 2500 m kaapelilla CANopen |
| Paikallinen signaalointi: | 1 LED vihreä/keltainen ETH:lle (Ethernet-toiminta)1 LED vihreä/punainen CAN:lle (CANopen-toiminta)1 LED vihreä/punainen USER:ille (ohjelmoitava)1 LED vihreä/punainen NS:lle (verkon tila)1 LED vihreä/punainen MS:lle (moduulin tila) |
| Sähköliitäntä: | 3 liitintä ruuviliittimellä - 1 liitin irrotettavalla ruuviliittimellä - 3 kosketinta - 1 liitin - mini B USB ohjelmointiin SoMachine-ohjelmistolla1 urosliitin - SUB-D 9 CANopen-väylään liittämiseen1 liitin - RJ45 ohjelmointiin SoMachine-ohjelmistolla/Ethernet Modbus TCP -verkkoon |
| Kiristysmomentti: | 0.25 Nm |
| Liittyvä täydellinen tuote: | ATV61ATV71TCSXCNAMUM3P |
| Tuotteen paino: | 0.185 kg |
| Kestävän kehityksen tarjonnan tila: | Ei Green Premium -tuote |
|---|---|
| RoHS (päivämääräkoodi: VVKK): | Vaatimustenmukainen - alkaen 1015 - Schneider Electric -vaatimustenmukaisuusvakuutus |
| Takuuaika: | 18 kuukautta |
| EAN-koodi: | 3606480284748 |
|---|---|
| Konteksti: |
ATV-IMC Integroitu ohjainkortti Altivar 61 ja 71 taajuusmuuttajiin. Älykkäämpi taajuusmuuttaja
Avoimempi ihmisen ja koneen välinen käyttöliittymä
Avoin ja kommunikoiva
|
