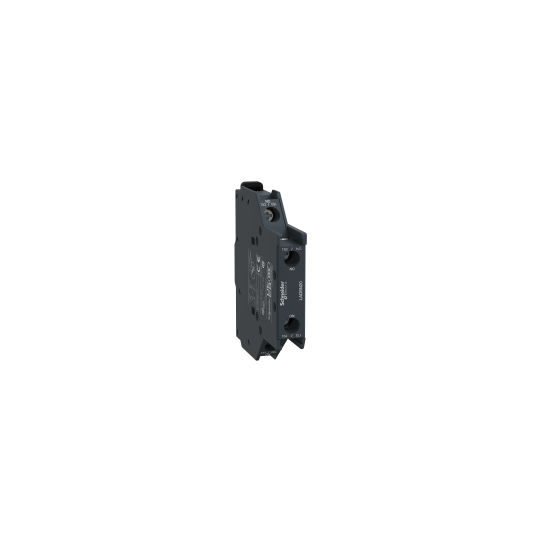

Apukoskettimet, TeSys D, 2NO, sivuasennus, ruuviliittimet - LAD8N20
SKU: LAD8N20
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Apukoskettimet, TeSys D, 2NO, sivuasennus, ruuviliittimet - LAD8N20
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotevalikoima: | TeSys D |
| Tuotteen nimi: | TeSys D |
| Tuotteen tai komponentin tyyppi: | Apukosketinlohko |
| Sarjan yhteensopivuus: | TeSys D LC1DTeSys D CAD |
| Asennussijainti: | Sivussa |
| Navan kosketinkokoonpano: | 2 NO |
| Apukoskettimien toiminta: | Välitön |
| [Ue] nimelliskäyttöjännite: | 690 V AC 25...400 Hz |
| [Ie] nimelliskäyttövirta: | 6 A AC-15 (120 V)1,04 A AC-15 (690 V)0,55 A DC-13 (125 V)0,1 A DC-13 (600 V) |
| [Ui] nimelliseristysjännite: | 690 V standardin IEC 60947-5-1 mukaan600 V standardin UL 60947-5-1 mukaan600 V standardin CSA C22.2 No 60947-5-1 mukaan |
| [Ith] tavanomainen vapaavirran lämpövirta: | 10 A (60 °C) |
| Standardit: | EN/IEC 60947-5-1UL 60947-5-1CSA C22.2 No 60947-5-1GB/T 14048.5 |
| Tuotesertifikaatit: | IECEE CB SchemeULCSACCCEACUKCA |
| Irms-nimelliskytkentäteho: | 140 A AC standardin IEC 60947-5-1 mukaan250 A DC standardin IEC 60947-5-1 mukaan |
|---|---|
| Sallittu lyhytaikainen luokitus: | 100 A 60 °C 1 s120 A 60 °C 500 ms140 A 60 °C 100 ms |
| Suojaustyyppi: | GG-sulake 10 A |
| Mekaaninen kestävyys: | 30 M jaksoa |
| Minimikytkentävirta: | 5 mA |
| Minimikytkentäjännite: | 17 V |
| Ei-päällekkäinen aika: | 1,5 ms virran katkaisussa ei päällekkäisyyttä NC- ja NO-koskettimien välillä1,5 ms virran kytkemisessä ei päällekkäisyyttä NC- ja NO-koskettimien välillä |
| Eristysresistanssi: | > 10 MOhm |
| Liitännät - liittimet: | Ruuviliittimet 1 johdin(ta) 1...2,5 mm² taipuisa johdon pääteholkillaRuuviliittimet 1 johdin(ta) 1...2,5 mm² taipuisa ilman johdon pääteholkkiaRuuviliittimet 2 johdin(ta) 1...2,5 mm² taipuisa johdon pääteholkillaRuuviliittimet 2 johdin(ta) 1...2,5 mm² taipuisa ilman johdon pääteholkkiaRuuviliittimet 1 johdin(ta) 1...2,5 mm² jäykkäRuuviliittimet 2 johdin(ta) 1...2,5 mm² jäykkä |
| Kiristysmomentti: | 1,7 N.m - ruuvimeisselillä litteä Ø 6 mm1,7 N.m - ruuvimeisselillä Philips No 2 |
| Suojaavan jatkuvuuden liitin: | Ilman |
| Korkeus: | 76 mm |
| Leveys: | 12,5 mm |
| Syvyys: | 76 mm |
| Yhteensopivuuskoodi: | LAD |
| Ympäristön ominaisuus: | Normaali ympäristö |
|---|---|
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaan |
| Suojakäsittely: | TH standardin IEC 60068 mukaan |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Ympäristön ilman lämpötila käytössä: | -5...60 °C |
| Käyttökorkeus: | 3000 m |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110384710 |
|---|
