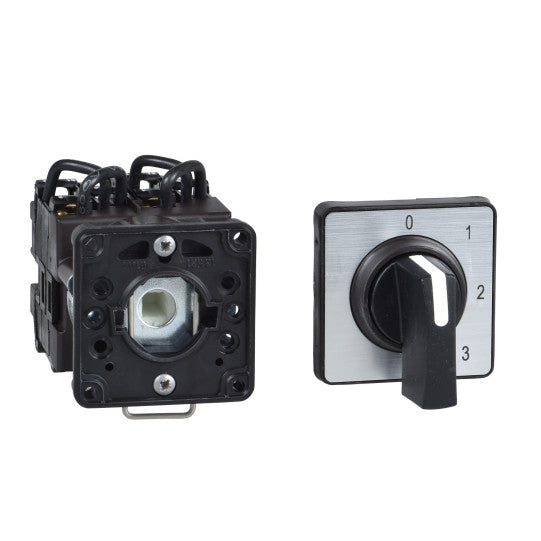

Virranmittarikytkin, 3-asentoinen, 90°, 12 A, Ø22 mm - K1F003MCH
SKU: K1F003MCH
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Virranmittarikytkin, 3-asentoinen, 90°, 12 A, Ø22 mm - K1F003MCH
KUVAUS
| Tuotevalikoima: | Harmony K |
|---|---|
| Tuotteen tai komponentin tyyppi: | Valmis nokkakytkin |
| Komponentin nimi: | K1 |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 12 A |
| Tuotteen asennus: | Etuasennus |
| Kiinnitystapa: | Ø 22 mm:n reikä |
| Nokkakytkimen pään tyyppi: | Etulevyllä 45 x 45 mm |
| Käyttölaitteen tyyppi: | Musta kahva, pituus = 35 mm |
| Kiertokahvan riippulukitus: | Ilman |
| Merkinnän esitys: | Metallisella merkinnällä, 0 - L1 - L2 - L3 musta merkintä |
| Nokkakytkintoiminto: | Ampeerimittarin kytkin |
| Paluu: | Ilman |
| Mittaustyyppi: | Kolmelle piirille |
| Off-asento: | Off-asennolla |
| Kytkentäasennot: | Oikea: 0° - 90° - 180° - 270° |
| IP-suojausluokka: | IP65 standardin IEC 529 mukaisestiIP65 standardin NF C 20-010 mukaisesti |
| Kytkentäkulma: | 90 ° |
|---|---|
| [Ui] nimelliseristysjännite: | 690 V (saasteaste 3) standardin IEC 60947-1 mukaisesti |
| [Ithe] tavanomainen koteloitu lämpövirta: | 10 A |
| Nimelliskäyttöteho W: | 10500 W AC-21, 500...660 V 3 vaihetta standardin IEC 60947-3 mukaisesti1100 W AC-3, 230 V 3 vaihetta standardin IEC 60947-3 mukaisesti1500 W AC-23A, 230 V 3 vaihetta standardin IEC 60947-3 mukaisesti1500 W AC-3, 400 V 1 vaihe standardin IEC 60947-3 mukaisesti1500 W AC-3, 400 V 3 vaihetta standardin IEC 60947-3 mukaisesti1500 W AC-3, 500 V 3 vaihetta standardin IEC 60947-3 mukaisesti1500 W AC-3, 690 V 3 vaihetta standardin IEC 60947-3 mukaisesti2200 W AC-23A, 400 V 3 vaihetta standardin IEC 60947-3 mukaisesti2200 W AC-23A, 500 V 3 vaihetta standardin IEC 60947-3 mukaisesti2200 W AC-23A, 690 V 3 vaihetta standardin IEC 60947-3 mukaisesti4800 W AC-21, 230 V 3 vaihetta standardin IEC 60947-3 mukaisesti600 W AC-3, 230 V 1 vaihe standardin IEC 60947-3 mukaisesti8300 W AC-21, 400 V 3 vaihetta standardin IEC 60947-3 mukaisesti |
| [Ie] nimelliskäyttövirta AC: | 1 A 500 V AC-15 standardin IEC 60947-5-1 mukaisesti2 A 400 V AC-15 standardin IEC 60947-5-1 mukaisesti3 A 230 V AC-15 standardin IEC 60947-5-1 mukaisesti1.8 A 690 V AC-3 3 vaihetta standardin IEC 60947-3 mukaisesti2.8 A 500 V AC-3 3 vaihetta standardin IEC 60947-3 mukaisesti2.8 A 690 V AC-23A 3 vaihetta standardin IEC 60947-3 mukaisesti3.3 A 400 V AC-3 3 vaihetta standardin IEC 60947-3 mukaisesti3.8 A 500 V AC-23A 3 vaihetta standardin IEC 60947-3 mukaisesti4.6 A 230 V AC-3 3 vaihetta standardin IEC 60947-3 mukaisesti4.8 A 400 V AC-23A 3 vaihetta standardin IEC 60947-3 mukaisesti5.6 A 230 V AC-23A 3 vaihetta standardin IEC 60947-3 mukaisesti |
| Sähköinen kesto: | 1000000 sykliä AC-151000000 sykliä AC-21500000 sykliä AC-23500000 sykliä AC-3 |
| Suurin toimintataajuus: | 2.5 sykliä/min AC-212.5 sykliä/min AC-232.5 sykliä/min AC-38.333 sykliä/min AC-15 |
| Oikosulkuvirta: | 10000 A |
| Oikosulkusuojaus: | 16 A patruunasulake, tyyppi gG |
| [Uimp] nimellisimpulssijännite: | 4 kV eristystoiminnossa6 kV standardin IEC 60947-1 mukaisesti |
| Koskettimien toiminta: | Hidas katkeaminen |
| Positiivinen avautuminen: | Kyllä |
| Sähköliitäntä: | Kiinteät ruuviliitinnastat joustavat, puristuskapasiteetti: 2 x 1.5 mm²Kiinteät ruuviliitinnastat kiinteät, puristuskapasiteetti: 1 x 2.5 mm² |
| Mekaaninen kesto: | 1000000 sykliä |
| CAD-kokonaisleveys: | 45 mm |
| CAD-kokonaiskorkeus: | 50 mm |
| CAD-kokonaissyvyys: | 69 mm |
| Tuotteen paino: | 0.19 kg |
| Yhteensopivuuskoodi: | K1F |
| Standardit: | CENELEC EN 50013EN/IEC 60947-3 tehopiiroilleEN/IEC 60947-5-1 ohjauspiireille |
|---|---|
| Tuotesertifikaatit: | CSA 240 V 1 hv 1 vaiheCSA 240 V 3 hv 3 vaihetta 2 napainen(napaiset)UL 240 V 1 hv 3 vaihettaUL 240 V 0.33 hv 1 vaihe 2 napainen(napaiset) |
| Suojakäsittely: | TC |
| Ympäristön ilman lämpötila käytössä: | -25...55 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...70 °C |
| Iskunkestävyys: | 30 gn standardin IEC 68-2-27 mukaisesti |
| Tärinänkestävyys: | 5 gn standardin IEC 68-2-6 mukaisesti (f = 10...150 Hz) |
| Sähköiskun suojausluokka: | Luokka II standardin IEC 536 mukaisestiLuokka II standardin NF C 20-030 mukaisesti |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110979176 |
|---|
