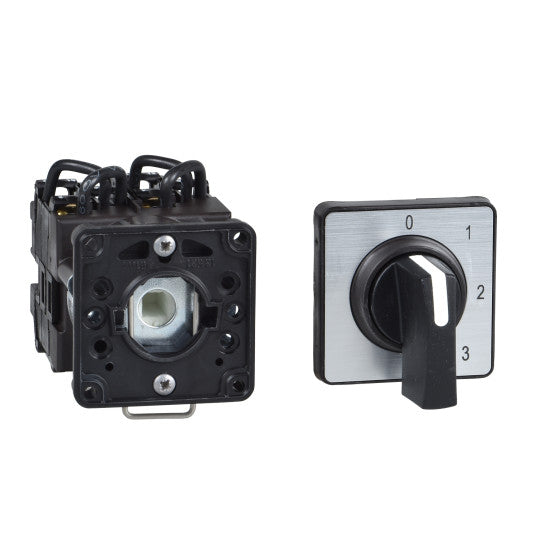

nokkakytkin - 4-napainen - 45° - 12 A - Ø 22 mm - K1D004ACH
SKU: K1D004ACH
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
nokkakytkin - 4-napainen - 45° - 12 A - Ø 22 mm - K1D004ACH
KUVAUS
| Tuotevalikoima: | Harmony K |
|---|---|
| Tuote tai komponenttityyppi: | Täydellinen nokkakytkin |
| Komponentin nimi: | K1 |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 12 A |
| Asennuspaikka: | Etu |
| Kiinnitystapa: | Ø 22 mm reikä |
| Nokkakytkimen pään tyyppi: | Etulevyllä 45 x 45 mm |
| Käyttölaitteen tyyppi: | Musta kahva, pituus = 35 mm |
| Vääntökahvan riippulukitus: | Ilman |
| Legendan esitys: | Metallilegendalla, 0 - 1 musta merkintä |
| Nokkakytkimen toiminto: | Kytkin |
| Paluu: | Ilman |
| Off-asento: | Off-asennolla |
| Napojen kuvaus: | 4P |
| Kytkentäasennot: | Oikea: 0° - 45° |
| IP-suojausluokka: | IP65 standardin IEC 529 mukaanIP65 standardin NF C 20-010 mukaan |
| Kytkentäkulma: | 45 ° |
|---|---|
| [Ui] nimelliseristysjännite: | 690 V (saasteaste 3) standardin IEC 60947-1 mukaan |
| [Ithe] tavanomainen suljettu lämpövirta: | 10 A |
| Nimelliskäyttöteho W:nä: | 10500 W AC-21, 500...660 V 3-vaihetta standardin IEC 947-3 mukaan1100 W AC-3, 230 V 3-vaihetta standardin IEC 947-3 mukaan1500 W AC-23A, 230 V 3-vaihetta standardin IEC 947-3 mukaan1500 W AC-3, 400 V 1-vaihe standardin IEC 947-3 mukaan1500 W AC-3, 400 V 3-vaihetta standardin IEC 947-3 mukaan1500 W AC-3, 500 V 3-vaihetta standardin IEC 947-3 mukaan1500 W AC-3, 690 V 3-vaihetta standardin IEC 947-3 mukaan2200 W AC-23A, 400 V 3-vaihetta standardin IEC 947-3 mukaan2200 W AC-23A, 500 V 3-vaihetta standardin IEC 947-3 mukaan2200 W AC-23A, 690 V 3-vaihetta standardin IEC 947-3 mukaan4800 W AC-21, 230 V 3-vaihetta standardin IEC 947-3 mukaan600 W AC-3, 230 V 1-vaihe standardin IEC 947-3 mukaan8300 W AC-21, 400 V 3-vaihetta standardin IEC 947-3 mukaan |
| [Ie] nimelliskäyttövirta AC: | 1.8 A 690 V AC-3 3-vaihetta standardin IEC 947-3 mukaan2.8 A 500 V AC-3 3-vaihetta standardin IEC 947-3 mukaan2.8 A 690 V AC-23A 3-vaihetta standardin IEC 947-3 mukaan3.3 A 400 V AC-3 3-vaihetta standardin IEC 947-3 mukaan3.8 A 500 V AC-23A 3-vaihetta standardin IEC 947-3 mukaan4.6 A 230 V AC-3 3-vaihetta standardin IEC 947-3 mukaan4.8 A 400 V AC-23A 3-vaihetta standardin IEC 947-3 mukaan5.6 A 230 V AC-23A 3-vaihetta standardin IEC 947-3 mukaan1 A 500 V AC-15 standardin IEC 947-5-1 mukaan2 A 400 V AC-15 standardin IEC 947-5-1 mukaan3 A 230 V AC-15 standardin IEC 947-5-1 mukaan |
| Sähköinen kestävyys: | 1000000 jaksoa AC-151000000 jaksoa AC-21500000 jaksoa AC-23500000 jaksoa AC-3 |
| Suurin toimintanopeus: | 2.5 jaksoa/min AC-212.5 jaksoa/min AC-232.5 jaksoa/min AC-38.333 jaksoa/min AC-15 |
| Oikosulkuvirta: | 10000 A |
| Oikosulkusuojaus: | 16 A patruunasulake, tyyppi gG |
| [Uimp] nimellinen impulssijännitteenkesto: | 4 kV eristystoiminnossa6 kV standardin IEC 947-1 mukaan |
| Koskettimien toiminta: | Hidas katkeaminen |
| Positiivinen avautuminen: | Kyllä |
| Sähköliitäntä: | Kiinteät ruuviliittimet, joustava, kiristyskapasiteetti: 2 x 1.5 mm²Kiinteät ruuviliittimet, jäykkä, kiristyskapasiteetti: 1 x 2.5 mm² |
| Mekaaninen kestävyys: | 1000000 jaksoa |
| CAD kokonaisleveys: | 45 mm |
| CAD kokonaiskorkeus: | 50 mm |
| CAD kokonaissyvyys: | 59 mm |
| Tuotteen paino: | 0.158 kg |
| Yhteensopivuuskoodi: | K1D |
| Standardit: | EN/IEC 60947-3 virtapiiriinEN/IEC 60947-5-1 ohjauspiiriinCENELEC EN 50013 |
|---|---|
| Tuotesertifikaatit: | CSA 240 V 3 hp 3 vaihetta 2 -napaaUL 240 V 0.33 hp 1 vaihe 2 -napaaCSA 240 V 1 hp 1 vaiheUL 240 V 1 hp 3 vaihetta |
| Suojakäsittely: | TC |
| Ympäristön ilman lämpötila käytön aikana: | -25...55 °C |
| Ympäristön ilman lämpötila varastoinnin aikana: | -40...70 °C |
| Iskunkestävyys: | 30 gn standardin IEC 68-2-27 mukaan |
| Tärinänkestävyys: | 5 gn standardin IEC 68-2-6 mukaan (f = 10...150 Hz) |
| Ylijänniteluokka: | Luokka II standardin IEC 536 mukaanLuokka II standardin NF C 20-030 mukaan |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110079364 |
|---|
