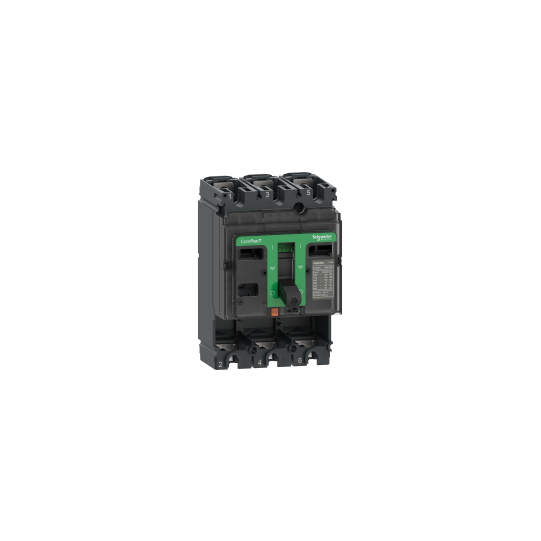

Perusrunko katkaisijalle, ComPacT NSX100S, 100 kA @ 415 VAC 50/60 Hz, 100 A, ilman laukaisuyksikköä, 3-napainen - C10S3
SKU: C10S3
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Perusrunko katkaisijalle, ComPacT NSX100S, 100 kA @ 415 VAC 50/60 Hz, 100 A, ilman laukaisuyksikköä, 3-napainen - C10S3
KUVAUS
| Sarja: | ComPacT uusi sukupolvi |
|---|---|
| Tuotevalikoima: | ComPacT NSX100...250 uusi sukupolvi |
| Tuotteen nimi: | ComPacT NSX uusi sukupolvi |
| Laitteen lyhyt nimi: | NSX100S |
| Tuotteen tai komponentin tyyppi: | Perusrunko |
| Laitteen käyttökohde: | Jakelu |
| Napojen kuvaus: | 3P |
| [In] mitoitusvirta: | 100 A kohdassa 40 °C |
| [Ue] mitoitettu käyttöjännite: | 690 V AC 50/60 Hz, yhdenmukainen standardin IEC 60947-2 kanssa |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Sopivuus eristykseen: | Kyllä, yhdenmukainen EN/IEC 60947-2 standardin kanssa |
| Käyttöluokka: | Luokka A |
| Katkaisukyky: | 100 kA Icu kohteessa 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukainen120 kA Icu kohteessa 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukainen15 kA Icu kohteessa 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukainen40 kA Icu kohteessa 525 V AC 50/60 Hz standardin IEC 60947-2 mukainen65 kA Icu kohteessa 500 V AC 50/60 Hz standardin IEC 60947-2 mukainen90 kA Icu kohteessa 440 V AC 50/60 Hz standardin IEC 60947-2 mukainen |
| Katkaisukykykoodi: | S 100 kA 415 V AC |
| Ohjaustyyppi: | Vaihto |
| Asennustapa: | Kiinteä |
| [Ui] mitoitettu eristysjännite: | 800 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
|---|---|
| [Uimp] mitoitettu impulssikestojännite: | 8 kV standardin IEC 60947-2 mukaisesti |
| [Ics] mitoitettu käyttökatkaisukyky: | 100 kA kohteessa 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukainen120 kA kohteessa 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukainen15 kA kohteessa 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukainen40 kA kohteessa 525 V AC 50/60 Hz standardin IEC 60947-2 mukainen65 kA kohteessa 500 V AC 50/60 Hz standardin IEC 60947-2 mukainen90 kA kohteessa 440 V AC 50/60 Hz standardin IEC 60947-2 mukainen |
| Mekaaninen kestävyys: | 50000 jaksoa IEC 60947-2 -standardin mukaisesti |
| Sähköinen kestävyys: | 10000 jaksoa 690 V AC 50/60 Hz In standardin IEC 60947-2 mukaisesti20000 jaksoa 690 V AC 50/60 Hz In/2 standardin IEC 60947-2 mukaisesti30000 jaksoa 440 V AC 50/60 Hz In standardin IEC 60947-2 mukaisesti50000 jaksoa 440 V AC 50/60 Hz In/2 standardin IEC 60947-2 mukaisesti |
| Asennustuki: | Takalevy |
| Yläliitäntä: | Edessä |
| Alaliitäntä: | Edessä |
| Liitäntäväli: | 35 mm |
| Suojaustyyppi: | Ilman suojaa |
| Leveys: | 105 mm |
| Korkeus: | 161 mm |
| Syvyys: | 86 mm |
| Yhteensopivuuskoodi: | NSX100 |
| Standardit: | EN/IEC 60947-2UL 508 |
|---|---|
| Tuotesertifikaatit: | ULCSA |
| Saastumisaste: | 3 standardin IEC 60664-1 mukaisesti |
| IP-suojausaste: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausaste: | IK07 standardin IEC 62262 mukaisesti |
| Ympäristön ilman lämpötila käytössä: | -25...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -50...85 °C |
| REACh-asetus: | Viite sisältää erittäin ongelmallisia aineita kynnysarvon yläpuolellaEU RoHS -direktiivi |
| EAN-koodi: | 3606481999351 |
|---|
