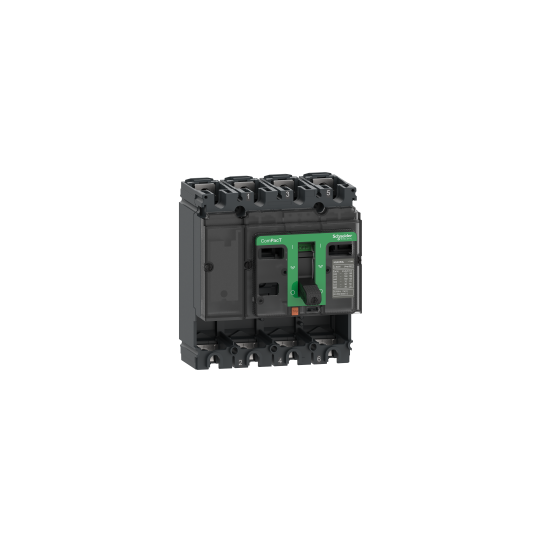

Automaattisen katkaisijan perusrunko, ComPacT NSX160F, 36 kA AC 415 V 50/60 Hz, 160 A, ilman laukaisuyksikköä, 4-napainen - C16F4
SKU: C16F4
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Automaattisen katkaisijan perusrunko, ComPacT NSX160F, 36 kA AC 415 V 50/60 Hz, 160 A, ilman laukaisuyksikköä, 4-napainen - C16F4
KUVAUS
| Sarja: | ComPacT uusi sukupolvi |
|---|---|
| Tuotevalikoima: | ComPacT NSX100...250 uusi sukupolvi |
| Tuotteen nimi: | ComPacT NSX uusi sukupolvi |
| Laitteen lyhyt nimi: | NSX160F |
| Tuotteen tai komponentin tyyppi: | Perusrunko |
| Laitesovellus: | Jakelu |
| Napojen kuvaus: | 4P |
| Nollapisteen sijainti: | Vasen |
| [In] nimellisvirta: | 160 A (40 °C:ssa) |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz (standardin IEC 60947-2 mukainen) |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus eristykseen: | Kyllä (standardin EN/IEC 60947-2 mukainen) |
| Käyttöluokka: | Luokka A |
| Katkaisukyky: | 10 kA (600 V AC 50/60 Hz, standardin UL 508 mukainen)85 kA (240 V AC 50/60 Hz, standardin UL 508 mukainen)22 kA Icu (525 V AC 50/60 Hz, standardin IEC 60947-2 mukainen)35 kA Icu (440 V AC 50/60 Hz, standardin IEC 60947-2 mukainen)36 kA Icu (380/415 V AC 50/60 Hz, standardin IEC 60947-2 mukainen)8 kA Icu (660/690 V AC 50/60 Hz, standardin IEC 60947-2 mukainen)85 kA Icu (220/240 V AC 50/60 Hz, standardin IEC 60947-2 mukainen)35 kA (480 V AC 50/60 Hz, standardin UL 508 mukainen)30 kA Icu (500 V AC 50/60 Hz, standardin IEC 60947-2 mukainen) |
| Katkaisukykykoodi: | F 36 kA 415 V AC |
| Ohjaustyyppi: | Vipu |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz (standardin IEC 60947-2 mukainen) |
|---|---|
| [Uimp] nimellisimpulssikestojännite: | 8 kV (standardin IEC 60947-2 mukainen) |
| [Ics] nimellinen huoltokatkaisukyky: | 35 kA (440 V AC 50/60 Hz, standardin IEC 60947-2 mukainen)36 kA (380/415 V AC 50/60 Hz, standardin IEC 60947-2 mukainen)85 kA (220/240 V AC 50/60 Hz, standardin IEC 60947-2 mukainen)22 kA (525 V AC 50/60 Hz, standardin IEC 60947-2 mukainen)30 kA (500 V AC 50/60 Hz, standardin IEC 60947-2 mukainen)8 kA (660/690 V AC 50/60 Hz, standardin IEC 60947-2 mukainen) |
| Mekaaninen kestävyys: | 40000 jaksoa (standardin IEC 60947-2 mukainen) |
| Sähköinen kestävyys: | 40000 jaksoa 440 V AC 50/60 Hz In/2 (standardin IEC 60947-2 mukainen)15000 jaksoa 690 V AC 50/60 Hz In/2 (standardin IEC 60947-2 mukainen)20000 jaksoa 440 V AC 50/60 Hz In (standardin IEC 60947-2 mukainen)7500 jaksoa 690 V AC 50/60 Hz In (standardin IEC 60947-2 mukainen) |
| Asennustuki: | Takalevy |
| Yläliitäntä: | Edessä |
| Alaliitäntä: | Edessä |
| Liitäntäväli: | 35 mm |
| Suojaustyyppi: | Ilman suojausta |
| Leveys: | 140 mm |
| Korkeus: | 161 mm |
| Syvyys: | 86 mm |
| Yhteensopivuuskoodi: | NSX160 |
| Standardit: | EN/IEC 60947-2UL 508 |
|---|---|
| Tuotesertifikaatit: | CSAUL |
| Saasteaste: | 3 (standardin IEC 60664-1 mukainen) |
| IP-suojausluokka: | IP40 (standardin IEC 60529 mukainen) |
| IK-suojausluokka: | IK07 (standardin IEC 62262 mukainen) |
| Ympäristön ilman lämpötila käytön aikana: | -25...70 °C |
| Ympäristön ilman lämpötila varastoinnin aikana: | -50...85 °C |
| REACh-asetus: | Viite sisältää erityistä huolta aiheuttavia aineita yli kynnysarvonEU:n RoHS-direktiivi |
| EAN-koodi: | 3606481999818 |
|---|
