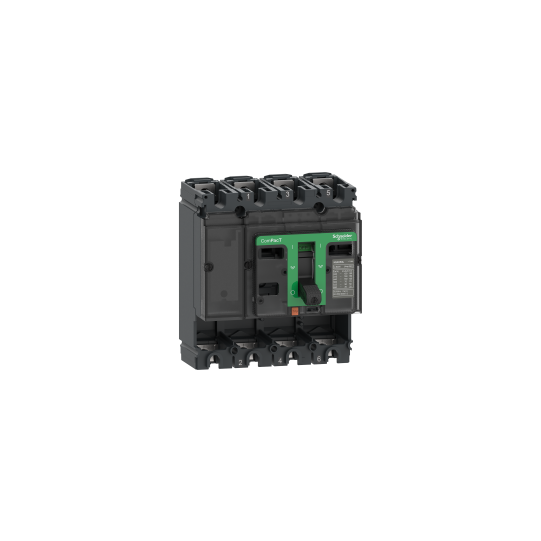

Katkaisijan perusrunko, ComPacT NSX160S, 100 kA @ 415 VAC 50/60 Hz, 160 A, ilman laukaisuyksikköä, 4-napainen - C16S4
SKU: C16S4
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Katkaisijan perusrunko, ComPacT NSX160S, 100 kA @ 415 VAC 50/60 Hz, 160 A, ilman laukaisuyksikköä, 4-napainen - C16S4
KUVAUS
| Sarja: | ComPacT uusi sukupolvi |
|---|---|
| Tuotevalikoima: | ComPacT NSX100...250 uusi sukupolvi |
| Tuotteen nimi: | ComPacT NSX uusi sukupolvi |
| Laitteen lyhyt nimi: | NSX160S |
| Tuotteen tai komponentin tyyppi: | Perusrunko |
| Laitteen käyttötarkoitus: | Jakelu |
| Navan kuvaus: | 4P |
| Nollajohtimen sijainti: | Vasen |
| [In] mitoitusvirta: | 160 A 40 °C:ssa |
| [Ue] mitoituskäyttöjännite: | 690 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus eristykseen: | Kyllä, standardin EN/IEC 60947-2 mukaisesti |
| Käyttöluokka: | Luokka A |
| Katkaisukyky: | 100 kA Icu 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti120 kA Icu 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti15 kA Icu 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti40 kA Icu 525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti65 kA Icu 500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti90 kA Icu 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| Katkaisukykykoodi: | S 100 kA 415 V AC |
| Ohjaustyyppi: | Vipukytkin |
| Asennustapa: | Kiinteä |
| [Ui] mitoituseristysjännite: | 800 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
|---|---|
| [Uimp] nimellisimpulssikestojännite: | 8 kV standardin IEC 60947-2 mukaisesti |
| [Ics] mitoituskäyttökatkaisukyky: | 100 kA 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti120 kA 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti15 kA 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti40 kA 525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti65 kA 500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti90 kA 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| Mekaaninen kestävyys: | 40000 jaksoa standardin IEC 60947-2 mukaisesti |
| Sähkömekaaninen kestävyys: | 40000 jaksoa 440 V AC 50/60 Hz In/2 standardin IEC 60947-2 mukaisesti15000 jaksoa 690 V AC 50/60 Hz In/2 standardin IEC 60947-2 mukaisesti20000 jaksoa 440 V AC 50/60 Hz In standardin IEC 60947-2 mukaisesti7500 jaksoa 690 V AC 50/60 Hz In standardin IEC 60947-2 mukaisesti |
| Asennustuki: | Pohjalevy |
| Yläliitäntä: | Etu |
| Alaliitäntä: | Etu |
| Liitäntäjako: | 35 mm |
| Suojaustyyppi: | Ilman suojausta |
| Leveys: | 140 mm |
| Korkeus: | 161 mm |
| Syvyys: | 86 mm |
| Yhteensopivuuskoodi: | NSX160 |
| Standardit: | EN/IEC 60947-2UL 508 |
|---|---|
| Tuotesertifikaatit: | CSAUL |
| Saasteluokka: | 3 standardin IEC 60664-1 mukaisesti |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin IEC 62262 mukaisesti |
| Ympäristön käyttölämpötila: | -25...70 °C |
| Ympäristön varastointilämpötila: | -50...85 °C |
| REACh-asetus: | Viite sisältää erityistä huolta aiheuttavia aineita kynnysarvon ylittävinä määrinäEU RoHS -direktiivi |
| EAN-koodi: | 3606481999849 |
|---|
