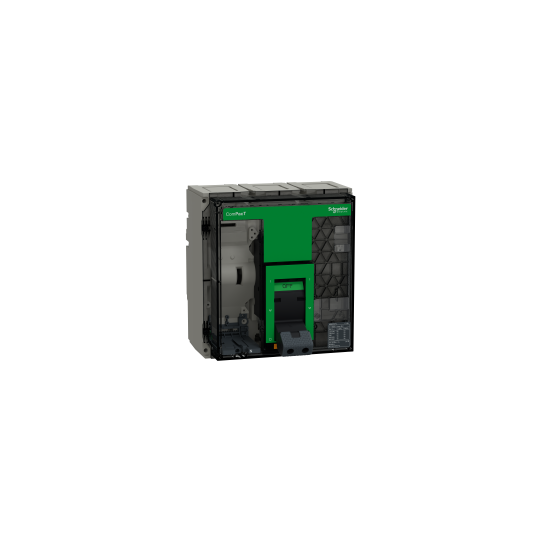

Katkaisija, ComPacT NS1000N, 50kA @ 415VAC, 4P, kiinteä, käsikäyttöinen, MicroLogic 5.0E -ohjausyksikkö, 1000A - C100N45EFM
SKU: C100N45EFM
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Katkaisija, ComPacT NS1000N, 50kA @ 415VAC, 4P, kiinteä, käsikäyttöinen, MicroLogic 5.0E -ohjausyksikkö, 1000A - C100N45EFM
KUVAUS
| Sarja: | ComPacT |
|---|---|
| Tuotteen nimi: | ComPacT NS new generation |
| Tuotevalikoima: | ComPacT NS630b...1600 uusi sukupolvi |
| Tuote- tai komponenttityyppi: | Katkaisija |
| Laitteen sovellus: | Jakelu |
| Napojen kuvaus: | 4P |
| Suojattujen napojen kuvaus: | 4D |
| Neutraaliasento: | Vasen |
| [In] nimellisvirta: | 1000 A kohdassa 50 °C |
| [Ue] nimellistoimintajännite: | 690 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus eristykseen: | Kyllä, standardin EN/IEC 60947-2 mukaisesti |
| Käyttöluokka: | Luokka B |
| Katkaisukyky: | 85 kA Icu kohdassa 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA Icu kohdassa 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA Icu kohdassa 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti40 kA Icu kohdassa 500/525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti30 kA Icu kohdassa 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| Katkaisukykykoodi: | N 50 kA 415 V AC |
| Laukaisuyksikön nimi: | MicroLogic 5.0 E |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Laukaisuyksikön suojatoiminnot: | LSI |
| Ohjauksen tyyppi: | Käyttö manuaalisesti |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
|---|---|
| [Uimp] nimellisimpulssi-jännitekesto: | 8 kV standardin IEC 60947-2 mukaisesti |
| [Ics] nimellinen huollon katkaisukyky: | 50 kA kohdassa 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA kohdassa 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA kohdassa 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti40 kA kohdassa 500/525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti30 kA kohdassa 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Icw] nimellinen oikosulun kesto: | 19.2 kA 1 s standardin IEC 60947-2 mukaisesti |
| Mekaaninen kestävyys: | 10000 jaksoa |
| Sähköinen kestävyys: | 2000 jaksoa 690 V In4000 jaksoa 690 V In/25000 jaksoa 440 V In6000 jaksoa 440 V In/2 |
| Tehohäviöt: | 22 W |
| Asennustuki: | Taustalevy |
| Yläliitäntä: | Etu |
| Alaliitäntä: | Etu |
| Liitäntäväli: | 70 mm |
| Suojauksen tyyppi: | L |
| Laukaisuyksikön luokitus: | 1000 A kohdassa 50 °C |
| Pitkäaikaisen laukaisuvirran säätötyyppi Ir: | Säädettävä 9 asetusta |
| Pitkäaikaisen laukaisuvirran säätöalue: | 0.4...1 x In |
| Pitkäaikaisen viiveen säätötyyppi: | Säädettävä 9 asetusta |
| [tr] pitkäaikaisen viiveen säätöalue: | 12.5...600 s kohdassa 1.5 x Ir0.5...24 s kohdassa 6 x Ir0.7...16.6 s kohdassa 7.2 x Ir |
| Lämpömuisti: | 20 min |
| Lyhytaikaisen laukaisuvirran säätötyyppi Isd: | Säädettävä 9 asetusta |
| [Isd] lyhytaikaisen laukaisuvirran säätöalue: | 1.5...10 x Ir |
| Lyhytaikaisen viiveen säätötyyppi: | Säädettävä |
| [tsd] lyhytaikaisen viiveen säätöalue: | 0.1...0.4 s I²t=on0...0.4 s I²t=off |
| Välittömän laukaisuvirran säätötyyppi Ii: | Säädettävä |
| Välittömän laukaisuvirran säätöalue: | Pois2...15 x In |
| Maavuotosuojaus: | Ilman |
| Nollajohtimen suojausasetus: | Ei suojausta (3D)0.5 x Ir (3D + N/2)1 x Ir (4D) |
| Vyöhykeselektiivinen lukitus ZSI: | Kanssa |
| Apukosketinkokoonpano: | 1 NO/NC |
| Paikallinen signalointi: | 4 LED-valoa (punainen) vianilmaisuun1 LED-valo (keltainen) ylikuormitusta varten |
| Näytön tyyppi: | LCD-näyttö |
| Mittaustyyppi: | Energiamittari |
| Leveys: | 280 mm |
| Korkeus: | 327 mm |
| Syvyys: | 147 mm |
| Nettopaino: | 18 kg |
| Yhteensopivuuskoodi: | NS1000 |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | IECEE CB Scheme |
| Saasteaste: | 3 standardin IEC 60947 mukaisesti |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin EN 50102 mukaisesti |
| Ympäristön ilman lämpötila käytössä: | -25...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000 m...5000 m alentamisella |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| Pakkauksen yksikkötyyppi 1: | PCEn yksiköiden määrä pakkauksessa 1 |
| EAN-koodi: | 3606482098091 |
|---|
