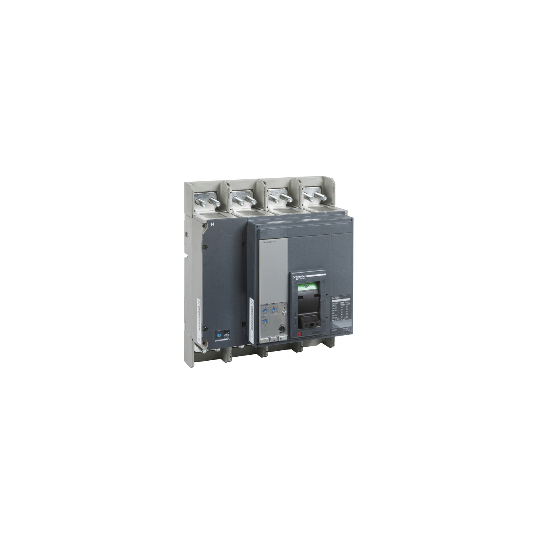

automaattinen ilmakatkaisija ComPact NS1250H, 70 kA 415 VAC, laukaisulaite Micrologic 2.0 E, 1250 A, kiinteä, 3-napainen 3d - 34413
SKU: 34413
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
automaattinen ilmakatkaisija ComPact NS1250H, 70 kA 415 VAC, laukaisulaite Micrologic 2.0 E, 1250 A, kiinteä, 3-napainen 3d - 34413
KUVAUS
| Sarja: | ComPact |
|---|---|
| Tuotteen nimi: | ComPact NS |
| Tuotevalikoima: | ComPact NS630b...1600 |
| Laitteen lyhyt nimi: | Compact NS1250H |
| Tuote- tai osatyyppi: | Katkaisija |
| Laitteen käyttötarkoitus: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojattujen napojen kuvaus: | 3d |
| [In] nimellisvirta: | 1250 A 50 °C:ssa |
| [Ue] nimellistoimintajännite: | 690 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Sopii erottamiseen: | Kyllä, standardin EN/IEC 60947-2 mukainen |
| Käyttöluokka: | Luokka B |
| Katkaisukyky: | 42 kA Icu 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti65 kA Icu 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti70 kA Icu 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti85 kA Icu 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA Icu 500/525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| Katkaisukyvyn koodi: | H 70 kA 415 V AC |
| Laukaisuyksikön nimi: | Micrologic 2.0 E |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Laukaisuyksikön suojaustoiminnot: | LI |
| Ohjaustyyppi: | VipuKiertokahva |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz, standardin IEC 60947-2 mukainen |
|---|---|
| [Uimp] nimellisimpulssikestojännite: | 8 kV, standardin IEC 60947-2 mukainen |
| [Ics] nimellinen käyttökatkaisukyky: | 50 kA 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti30 kA 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti40 kA 500/525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Icw] nimellinen oikosulun kestovirta: | 19,2 kA 1 s standardin IEC 60947-2 mukaisesti |
| Mekaaninen kestävyys: | 10000 jaksoa |
| Sähköinen kestävyys: | 2000 jaksoa 690 V In3000 jaksoa 690 V In/24000 jaksoa 440 V In5000 jaksoa 440 V In/2 |
| Tehohäviöt: | 44 W |
| Asennustuki: | Taustalevy |
| Yläliitäntä: | Edessä |
| Alaliitäntä: | Edessä |
| Liitäntäväli: | 70 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön nimellisarvo: | 1250 A 50 °C:ssa |
| Pitkäaikaisen laukaisun säädön tyyppi Ir: | Säädettävä 9 asetusta |
| Pitkäaikaisen laukaisun säätöalue: | 0,4...1 x In |
| Pitkäaikaisen viiveen säädön tyyppi: | Säädettävä 9 asetusta |
| [tr] pitkäaikaisen viiveen säätöalue: | 12,5...600 s 1,5 x Ir0,5...24 s 6 x Ir0,7...16,6 s 7,2 x Ir |
| Lämpömuisti: | 20 min |
| Välittömän laukaisun säädön tyyppi Ii: | Säädettävä |
| Välittömän laukaisun säätöalue: | 1,5...10 x Ir |
| Maavuotosuojaus: | Ilman |
| Vyöhykevalikoiva lukitus ZSI: | Ilman |
| Apukosketinkokoonpano: | 1 NO/NC |
| Paikallinen signaalointi: | 4 LEDiä (punainen) vian ilmaisemiseen1 LED (keltainen) ylikuormitukselle |
| Näytön tyyppi: | LCD-näyttö |
| Mittauksen tyyppi: | Energiamittari |
| Leveys: | 210 mm |
| Korkeus: | 327 mm |
| Syvyys: | 147 mm |
| Tuotteen paino: | 14 kg |
| Yhteensopivuuskoodi: | NS1250 |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | ASTAASEFA |
| Saasteaste: | 3 standardin IEC 60947 mukaisesti |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin EN 50102 mukaisesti |
| Ympäristön ilman lämpötila käytössä: | -25...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000 m...5000 m alentamisella |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480344961 |
|---|---|
| Korvaava_teksti: | Vanhentunut tuote. |
