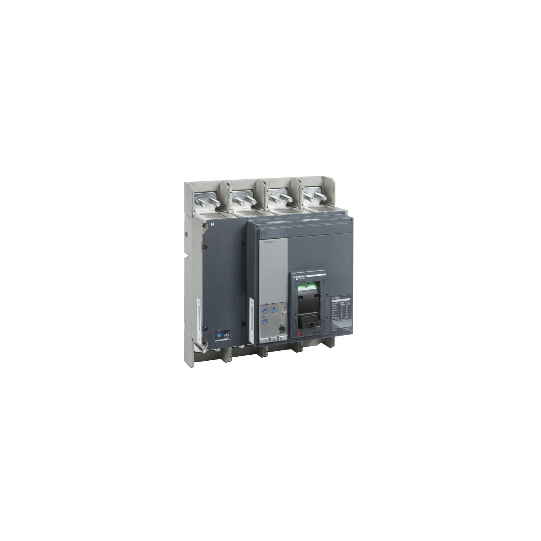

katkaisija ComPact NS1250H, 70 kA @ 415 VAC, laukaisuyksikkö Micrologic 2.0 E, 1250 A, kiinteä, 4-napainen 4d - 34415
SKU: 34415
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
katkaisija ComPact NS1250H, 70 kA @ 415 VAC, laukaisuyksikkö Micrologic 2.0 E, 1250 A, kiinteä, 4-napainen 4d - 34415
KUVAUS
| Sarja: | ComPact |
|---|---|
| Tuotteen nimi: | ComPact NS |
| Tuotevalikoima: | ComPact NS630b...1600 |
| Laitteen lyhyt nimi: | Compact NS1250H |
| Tuotteen tai komponentin tyyppi: | Katkaisija |
| Laitteen käyttötarkoitus: | Jakelu |
| Napojen kuvaus: | 4P |
| Suojattujen napojen kuvaus: | 4d |
| Nollajohdin: | Vasen |
| [In] nimellisvirta: | 1250 A 50 °C:ssa |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus erottamiseen: | Kyllä, standardin EN/IEC 60947-2 mukaisesti |
| Käyttöluokka: | Luokka B |
| Katkaisukyky: | 42 kA Icu 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti65 kA Icu 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti70 kA Icu 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti85 kA Icu 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA Icu 500/525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| Katkaisukykykoodi: | H 70 kA 415 V AC |
| Laukaisuyksikön nimi: | Micrologic 2.0 E |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Laukaisuyksikön suojatoiminnot: | LI |
| Ohjaustyyppi: | KiertokahvaKytkin |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
|---|---|
| [Uimp] nimellisimpulssikestojännite: | 8 kV standardin IEC 60947-2 mukaisesti |
| [Ics] nimellinen käyttökatkaisukyky: | 50 kA 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti30 kA 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti40 kA 500/525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Icw] nimellinen oikosulun kestovirta: | 19.2 kA 1 s standardin IEC 60947-2 mukaisesti |
| Mekaaninen kesto: | 10000 jaksoa |
| Sähköinen kesto: | 2000 jaksoa 690 V In3000 jaksoa 690 V In/24000 jaksoa 440 V In5000 jaksoa 440 V In/2 |
| Tehohäviöt: | 44 W |
| Asennustuki: | Takalevy |
| Yläliitäntä: | Edessä |
| Alaliitäntä: | Edessä |
| Liitäntäetäisyys: | 70 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön luokitus: | 1250 A 50 °C:ssa |
| Pitkän aikaviiveen laukaisun säätötyyppi Ir: | Säädettävä 9 asetusta |
| Pitkän aikaviiveen laukaisun säätöalue: | 0.4...1 x In |
| Pitkän aikaviiveen säädön tyyppi: | Säädettävä 9 asetusta |
| [tr] pitkän aikaviiveen säätöalue: | 12.5...600 s 1.5 x Ir0.5...24 s 6 x Ir0.7...16.6 s 7.2 x Ir |
| Terminen muisti: | 20 min |
| Välittömän laukaisun säätötyyppi Ii: | Säädettävä |
| Välittömän laukaisun säätöalue: | 1.5...10 x Ir |
| Maavuotosuojaus: | Ilman |
| Nollasuojauksen asetus: | Ei suojausta (3d)0.5 x Ir (3d + N/2)1 x Ir (4d) |
| Vyöhykeselektiivinen lukitus ZSI: | Ilman |
| Apukosketinkokoonpano: | 1 NO/NC |
| Paikallinen signaalointi: | 4 LED-valoa (punainen) vikailmoitukseen1 LED (keltainen) ylikuormitukseen |
| Näytön tyyppi: | LCD-näyttö |
| Mittaustyyppi: | Energiamittari |
| Leveys: | 280 mm |
| Korkeus: | 327 mm |
| Syvyys: | 147 mm |
| Tuotteen paino: | 18 kg |
| Yhteensopivuuskoodi: | NS1250 |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | ASEFAASTA |
| Saasteaste: | 3 standardin IEC 60947 mukaisesti |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin EN 50102 mukaisesti |
| Ympäristön ilman lämpötila käytössä: | -25...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000 m...5000 m alentamisella |
| Kestävän kehityksen tuotteen tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480344978 |
|---|---|
| Korvaava teksti: | Vanhentunut tuote. |
