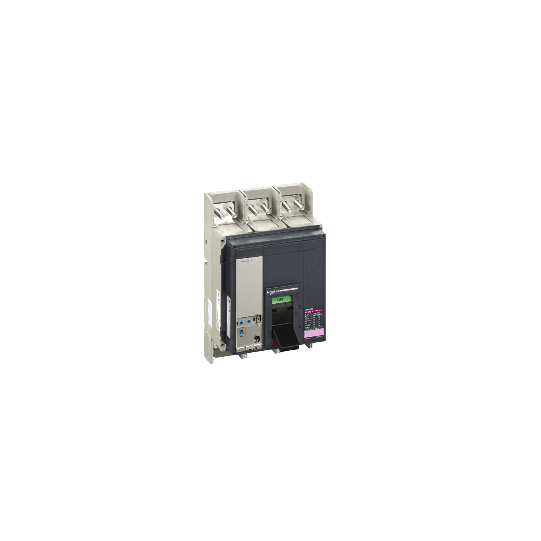

katkaisija ComPact NS1250H, 70 kA @ 415 VAC, Micrologic 5.0 E laukaisuyksikkö, 1250 A, kiinteä, 3-napainen 3d - 34433
SKU: 34433
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
katkaisija ComPact NS1250H, 70 kA @ 415 VAC, Micrologic 5.0 E laukaisuyksikkö, 1250 A, kiinteä, 3-napainen 3d - 34433
KUVAUS
| Sarja: | ComPact |
|---|---|
| Tuotteen nimi: | ComPact NS |
| Tuotevalikoima: | ComPact NS630b...1600 |
| Laitteen lyhyt nimi: | Compact NS1250H |
| Tuote tai komponenttityyppi: | Katkaisija |
| Laitteen käyttökohde: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojattujen napojen kuvaus: | 3d |
| [In] nimellisvirta: | 1250 A (50 °C) |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus eristykseen: | Kyllä standardin EN/IEC 60947-2 mukaisesti |
| Käyttöluokka: | Luokka B |
| Katkaisukyky: | 42 kA Icu nimellisjännitteellä 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti65 kA Icu nimellisjännitteellä 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti70 kA Icu nimellisjännitteellä 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti85 kA Icu nimellisjännitteellä 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA Icu nimellisjännitteellä 500/525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| Katkaisukykykoodi: | H 70 kA 415 V AC |
| Laukaisuyksikön nimi: | Micrologic 5.0 E |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Laukaisuyksikön suojatoiminnot: | LSI |
| Ohjaustyyppi: | VääntökahvaVipukytkin |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
|---|---|
| [Uimp] nimellisimpulssijännite: | 8 kV standardin IEC 60947-2 mukaisesti |
| [Ics] nimelliskäyttökatkaisukyky: | 50 kA nimellisjännitteellä 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti30 kA nimellisjännitteellä 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti40 kA nimellisjännitteellä 500/525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA nimellisjännitteellä 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA nimellisjännitteellä 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Icw] nimellinen oikosulun kestovirta: | 19,2 kA 1 s standardin IEC 60947-2 mukaisesti |
| Mekaaninen kesto: | 10000 jaksoa |
| Sähköinen kesto: | 2000 jaksoa 690 V In3000 jaksoa 690 V In/24000 jaksoa 440 V In5000 jaksoa 440 V In/2 |
| Tehohäviöt: | 44 W |
| Asennustuki: | Takalevy |
| Yläliitäntä: | Etu |
| Alaliitäntä: | Etu |
| Liitäntäjako: | 70 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön nimellisarvo: | 1250 A (50 °C) |
| Viivevirran asetus tyyppi Ir: | Säädettävä 9 asetusta |
| Viivevirran säätöalue: | 0,4...1 x In |
| Viiveajan säätötyyppi: | Säädettävä 9 asetusta |
| [tr] pitkäaikaisen viiveen säätöalue: | 12,5...600 s (1,5 x Ir)0,5...24 s (6 x Ir)0,7...16,6 s (7,2 x Ir) |
| Lämpömuisti: | 20 min |
| Lyhytaikaisen laukaisun säädön tyyppi Isd: | Säädettävä 9 asetusta |
| [Isd] lyhytaikaisen laukaisun säätöalue: | 1,5...10 x Ir |
| Lyhytaikaisen viiveen säätötyyppi: | Säädettävä |
| [tsd] lyhytaikaisen viiveen säätöalue: | 0,1...0,4 s I²t=päällä0...0,4 s I²t=pois päältä |
| Välittömän laukaisun säätötyyppi Ii: | Säädettävä |
| Välittömän laukaisun säätöalue: | 2...15 x InOff |
| Maasulkusuojaus: | Ilman |
| Alueellinen valikoiva lukitus ZSI: | Kanssa |
| Apukosketinrakenne: | 1 NO/NC |
| Paikallinen merkinanto: | 4 LED-valoa (punainen) vian ilmaisuun1 LED (keltainen) ylikuormitukselle |
| Näytön tyyppi: | LCD-näyttö |
| Mittaustyyppi: | Energiamittari |
| Leveys: | 210 mm |
| Korkeus: | 327 mm |
| Syvyys: | 147 mm |
| Tuotteen paino: | 14 kg |
| Yhteensopivuuskoodi: | NS1250 |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | ASEFAASTA |
| Saastumisaste: | 3 standardin IEC 60947 mukaisesti |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin EN 50102 mukaisesti |
| Ympäristön käyttölämpötila: | -25...70 °C |
| Ympäristön varastointilämpötila: | -40...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000 m...5000 m alentamisella |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480345166 |
|---|---|
| Substitution_texte: | Tuote vanhentunut. |
