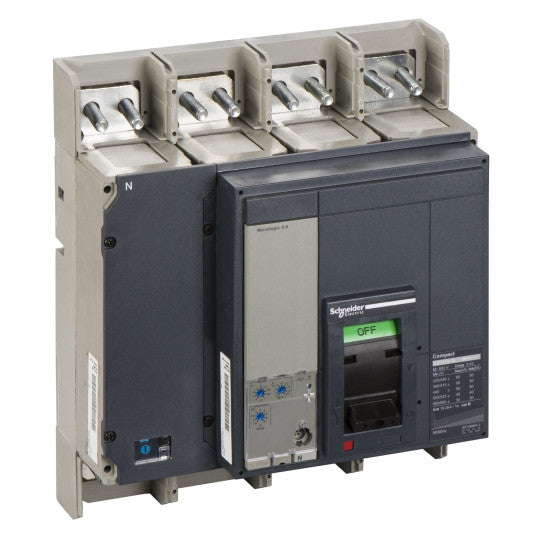

automaattinen katkaisija ComPact NS1250N, 50 kA at 415 VAC, Micrologic 2.0 laukaisuyksikkö, 1250 A, kiinteä, 4-napainen 4d - 33480
SKU: 33480
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
automaattinen katkaisija ComPact NS1250N, 50 kA at 415 VAC, Micrologic 2.0 laukaisuyksikkö, 1250 A, kiinteä, 4-napainen 4d - 33480
KUVAUS
| Sarja: | ComPact |
|---|---|
| Tuotteen nimi: | ComPact NS |
| Tuotevalikoima: | ComPact NS630b...1600 |
| Laitteen lyhyt nimi: | Compact NS1250N |
| Tuotteen tai komponentin tyyppi: | Katkaisija |
| Laitteen käyttötarkoitus: | Jakelu |
| Napojen kuvaus: | 4P |
| Suojattujen napojen kuvaus: | 4d |
| Nollajohdon sijainti: | Vasen |
| [In] nimellisvirta: | 1250 A (50 °C) |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus erottamiseen: | Kyllä, EN/IEC 60947-2:n mukaisesti |
| Käyttöluokka: | Luokka B |
| Katkaisukyky: | 30 kA Icu (660/690 V AC 50/60 Hz, IEC 60947-2:n mukaisesti)50 kA Icu (380/415 V AC 50/60 Hz, IEC 60947-2:n mukaisesti)50 kA Icu (440 V AC 50/60 Hz, IEC 60947-2:n mukaisesti)85 kA Icu (220/240 V AC 50/60 Hz, IEC 60947-2:n mukaisesti)40 kA Icu (500/525 V AC 50/60 Hz, IEC 60947-2:n mukaisesti) |
| Katkaisukykykoodi: | N 50 kA 415 V AC |
| Laukaisuyksikön nimi: | Micrologic 2.0 |
| Laukaisuyksikön teknologia: | Elektroninen |
| Laukaisuyksikön suojaustoiminnot: | LI |
| Ohjaustyyppi: | VipuKiertokahva |
| Kiinnitystapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz, IEC 60947-2:n mukaisesti |
|---|---|
| [Uimp] nimellinen impulssijännite: | 8 kV, IEC 60947-2:n mukaisesti |
| [Ics] nimellinen huoltokatkaisukyky: | 30 kA (660/690 V AC 50/60 Hz, IEC 60947-2:n mukaisesti)40 kA (500/525 V AC 50/60 Hz, IEC 60947-2:n mukaisesti)50 kA (220/240 V AC 50/60 Hz, IEC 60947-2:n mukaisesti)50 kA (380/415 V AC 50/60 Hz, IEC 60947-2:n mukaisesti)50 kA (440 V AC 50/60 Hz, IEC 60947-2:n mukaisesti) |
| [Icw] nimellinen lyhytaikainen kestovirta: | 19.2 kA 1 s, IEC 60947-2:n mukaisesti |
| Mekaaninen kestävyys: | 10000 jaksoa |
| Sähköinen kestävyys: | 2000 jaksoa (690 V In)3000 jaksoa (690 V In/2)4000 jaksoa (440 V In)5000 jaksoa (440 V In/2) |
| Tehohäviöt: | 44 W |
| Asennustuki: | Takalevy |
| Yläliitäntä: | Etu |
| Alaliitäntä: | Etu |
| Liitäntäväli: | 70 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön luokitus: | 1250 A (50 °C) |
| Pitkäaikaisen ylivirran laukaisun säätötyyppi Ir: | Säädettävä, 9 asetusta |
| Pitkäaikaisen ylivirran laukaisun säätöalue: | 0,4...1 x In |
| Pitkäaikaisen viiveen säätötyyppi: | Säädettävä, 9 asetusta |
| [tr] pitkäaikaisen viiveen säätöalue: | 12.5...600 s (1.5 x Ir)0.5...24 s (6 x Ir)0.7...16.6 s (7.2 x Ir) |
| Lämpömuisti: | 20 min |
| Välittömän laukaisun säätötyyppi Ii: | Säädettävä |
| Välittömän laukaisun säätöalue: | 1,5...10 x Ir |
| Maasulkusuojaus: | Ilman |
| Nollajohdon suojauksen asetus: | Ei suojausta (3d)0,5 x Ir (3d + N/2)1 x Ir (4d) |
| Vyöhykeselektiivinen lukitus ZSI: | Ilman |
| Apukosketinkokoonpano: | 1 NO/NC |
| Paikallinen merkinanto: | 4 LED-valoa (punainen) vikailmoitusta varten1 LED-valo (keltainen) ylikuormitusta varten |
| Leveys: | 280 mm |
| Korkeus: | 327 mm |
| Syvyys: | 147 mm |
| Tuotteen paino: | 18 kg |
| Yhteensopivuuskoodi: | NS1250 |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | ASTAASEFA |
| Saastumisaste: | 3 (IEC 60947:n mukaisesti) |
| IP-suojausluokka: | IP40 (IEC 60529:n mukaisesti) |
| IK-suojausluokka: | IK07 (EN 50102:n mukaisesti) |
| Ympäristön lämpötila käytössä: | -25...70 °C |
| Ympäristön lämpötila varastoinnissa: | -50...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman tehon alenemista2000 m...5000 m tehon alenemisella |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3303430334804 |
|---|---|
| Korvaava teksti: | Tuote vanhentunut. |
