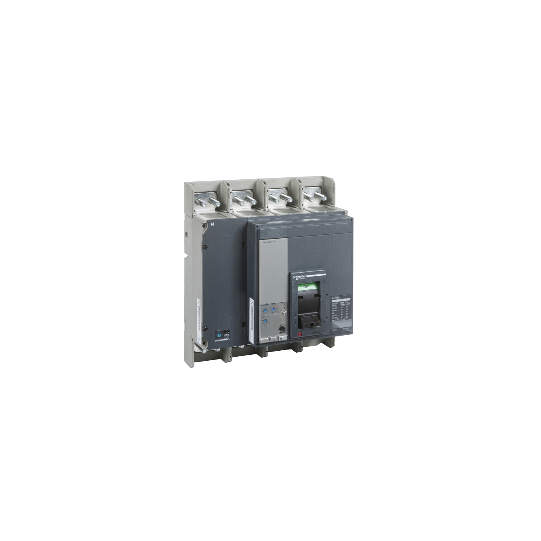

katkaisija ComPact NS1250N, 50 kA 415 VAC:lla, Micrologic 5.0 E -laukausyksikkö, 1250 A, kiinteä, 3-napainen 3d - 34432
SKU: 34432
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
katkaisija ComPact NS1250N, 50 kA 415 VAC:lla, Micrologic 5.0 E -laukausyksikkö, 1250 A, kiinteä, 3-napainen 3d - 34432
KUVAUS
| Sarja: | ComPact |
|---|---|
| Tuotteen nimi: | ComPact NS |
| Tuotevalikoima: | ComPact NS630b...1600 |
| Laitteen lyhyt nimi: | Compact NS1250N |
| Tuote- tai osatyyppi: | Katkaisija |
| Laitteen käyttötarkoitus: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojattujen napojen kuvaus: | 3d |
| [In] nimellisvirta: | 1250 A 50 °C:ssa |
| [Ue] nimellistoimintajännite: | 690 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus eristykseen: | Kyllä, standardin EN/IEC 60947-2 mukaisesti |
| Käyttöluokka: | Luokka B |
| Katkaisukyky: | 30 kA Icu taajuudella 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA Icu taajuudella 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA Icu taajuudella 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti85 kA Icu taajuudella 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti40 kA Icu taajuudella 500/525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| Katkaisukyvyn koodi: | N 50 kA 415 V AC |
| Laukaisuyksikön nimi: | Micrologic 5.0 E |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Laukaisuyksikön suojatoiminnot: | LSI |
| Ohjaustyyppi: | VipukytkinVääntökahva |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
|---|---|
| [Uimp] nimellinen impulssinkesto jännite: | 8 kV standardin IEC 60947-2 mukaisesti |
| [Ics] nimelliskäyttökatkaisukyky: | 30 kA taajuudella 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti40 kA taajuudella 500/525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA taajuudella 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA taajuudella 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA taajuudella 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 19.2 kA 1 s standardin IEC 60947-2 mukaisesti |
| Mekaaninen kestävyys: | 10000 jaksoa |
| Sähköinen kestävyys: | 2000 jaksoa 690 V In3000 jaksoa 690 V In/24000 jaksoa 440 V In5000 jaksoa 440 V In/2 |
| Tehohäviöt: | 44 W |
| Asennustuki: | Takalevy |
| Yläliitäntä: | Edessä |
| Alaliitäntä: | Edessä |
| Liitäntäväli: | 70 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön nimellisarvo: | 1250 A 50 °C:ssa |
| Pitkän aikaviiveen säätötyyppi Ir: | Säädettävissä, 9 asetusta |
| Pitkän aikaviiveen säätöalue: | 0.4...1 x In |
| Pitkän aikaviiveen säätötyyppi: | Säädettävissä, 9 asetusta |
| [tr] pitkän aikaviiveen säätöalue: | 12.5...600 s nopeudella 1.5 x Ir0.5...24 s nopeudella 6 x Ir0.7...16.6 s nopeudella 7.2 x Ir |
| Lämpömuisti: | 20 min |
| Lyhyen aikaviiveen säätötyyppi Isd: | Säädettävissä, 9 asetusta |
| [Isd] lyhyen aikaviiveen säätöalue: | 1.5...10 x Ir |
| Lyhyen aikaviiveen säätötyyppi: | Säädettävä |
| [tsd] lyhyen aikaviiveen säätöalue: | 0.1...0.4 s I²t=päällä0...0.4 s I²t=pois päältä |
| Välittömän laukaisun säätötyyppi Ii: | Säädettävä |
| Välittömän laukaisun säätöalue: | 2...15 x InPois päältä |
| Maavuotosuojaus: | Ilman |
| Vyöhykevalikoiva lukitus ZSI: | Kanssa |
| Apukosketinkokoonpano: | 1 NO/NC |
| Paikallinen signaali: | 4 LED-valoa (punainen) vian osoittamiseksi1 LED-valo (keltainen) ylikuormitukselle |
| Näytön tyyppi: | LCD-näyttö |
| Mittaustyyppi: | Energiamittari |
| Leveys: | 210 mm |
| Korkeus: | 327 mm |
| Syvyys: | 147 mm |
| Tuotteen paino: | 14 kg |
| Yhteensopivuuskoodi: | NS1250 |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | ASEFAASTA |
| Saastumisaste: | 3 standardin IEC 60947 mukaisesti |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin EN 50102 mukaisesti |
| Ympäröivän ilman lämpötila käytön aikana: | -25...70 °C |
| Ympäröivän ilman lämpötila varastoinnin aikana: | -40...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman tehon alennusta2000 m...5000 m tehon alennuksella |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| Code EAN: | 3606480345142 |
|---|---|
| Substitution_texte: | Tuote vanhentunut. |
