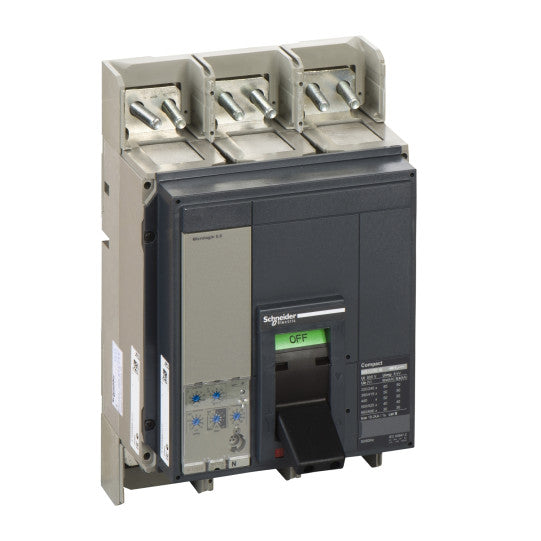

automaattinen ilmakatkaisija ComPact NS1250N, 50 kA / 415 VAC, Micrologic 5.0 -laukaisuyksikkö, 1250 A, kiinteä, 3-napainen 3d - 33564
SKU: 33564
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
automaattinen ilmakatkaisija ComPact NS1250N, 50 kA / 415 VAC, Micrologic 5.0 -laukaisuyksikkö, 1250 A, kiinteä, 3-napainen 3d - 33564
KUVAUS
| Sarja: | ComPact |
|---|---|
| Tuotteen nimi: | ComPact NS |
| Tuotevalikoima: | ComPact NS630b...1600 |
| Laitteen lyhyt nimi: | Compact NS1250N |
| Tuotteen tai komponentin tyyppi: | Katkaisija |
| Laitesovellus: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojattujen napojen kuvaus: | 3D |
| [In] nimellisvirta: | 1250 A (50 °C) |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus eristykseen: | Kyllä, EN/IEC 60947-2 -standardin mukaisesti |
| Käyttöluokka: | Luokka B |
| Katkaisukyky: | 30 kA Icu 660/690 V AC 50/60 Hz IEC 60947-2 -standardin mukaisesti50 kA Icu 380/415 V AC 50/60 Hz IEC 60947-2 -standardin mukaisesti50 kA Icu 440 V AC 50/60 Hz IEC 60947-2 -standardin mukaisesti85 kA Icu 220/240 V AC 50/60 Hz IEC 60947-2 -standardin mukaisesti40 kA Icu 500/525 V AC 50/60 Hz IEC 60947-2 -standardin mukaisesti |
| Katkaisukykykoodi: | N 50 kA 415 V AC |
| Laukaisuyksikön nimi: | Micrologic 5.0 |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Laukaisuyksikön suojatoiminnot: | LSI |
| Ohjaustyyppi: | VipuKiertokahva |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz IEC 60947-2 -standardin mukaisesti |
|---|---|
| [Uimp] nimellisimpulssi-jännitekestävyys: | 8 kV IEC 60947-2 -standardin mukaisesti |
| [Ics] nimellinen käyttökatkaisukyky: | 30 kA 660/690 V AC 50/60 Hz IEC 60947-2 -standardin mukaisesti40 kA 500/525 V AC 50/60 Hz IEC 60947-2 -standardin mukaisesti50 kA 220/240 V AC 50/60 Hz IEC 60947-2 -standardin mukaisesti50 kA 380/415 V AC 50/60 Hz IEC 60947-2 -standardin mukaisesti50 kA 440 V AC 50/60 Hz IEC 60947-2 -standardin mukaisesti |
| [Icw] nimellinen lyhytaikainen virrankesto: | 19,2 kA 1 s IEC 60947-2 -standardin mukaisesti |
| Mekaaninen kestävyys: | 10000 jaksoa |
| Sähköinen kestävyys: | 2000 jaksoa 690 V In3000 jaksoa 690 V In/24000 jaksoa 440 V In5000 jaksoa 440 V In/2 |
| Tehohäviöt: | 44 W |
| Asennustuki: | Takalevy |
| Ylempi liitäntä: | Edessä |
| Alempi liitäntä: | Edessä |
| Liitäntäetäisyys: | 70 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön nimellisarvo: | 1250 A (50 °C) |
| Pitkän aikaviiveen säätötyyppi Ir: | Säädettävä, 9 asetusta |
| Pitkän aikaviiveen säätöalue: | 0,4...1 x In |
| Pitkän aikaviiveen säätötyyppi: | Säädettävä, 9 asetusta |
| [tr] pitkän aikaviiveen säätöalue: | 12,5...600 s 1,5 x Ir0,5...24 s 6 x Ir0,7...16,6 s 7,2 x Ir |
| Lämpömuisti: | 20 min |
| Lyhyen aikaviiveen säätötyyppi Isd: | Säädettävä, 9 asetusta |
| [Isd] lyhyen aikaviiveen säätöalue: | 1,5...10 x Ir |
| Lyhyen aikaviiveen säätötyyppi: | Säädettävä |
| [tsd] lyhyen aikaviiveen säätöalue: | 0,1...0,4 s I²t=päällä0...0,4 s I²t=pois päältä |
| Välittömän laukaisun säätötyyppi Ii: | Säädettävä |
| Välittömän laukaisun säätöalue: | 2...15 x Inpois päältä |
| Maavuotosuojaus: | Ilman |
| Vyöhykevalikoiva lukitus ZSI: | Ilman |
| Apukoskettimen kokoonpano: | 1 NO/NC |
| Paikallinen merkinanto: | 4 LED-valoa (punainen) vianilmaisua varten1 LED-valo (keltainen) ylikuormitusta varten |
| Leveys: | 210 mm |
| Korkeus: | 327 mm |
| Syvyys: | 147 mm |
| Nettopaino: | 14 kg |
| Yhteensopivuuskoodi: | NS1250 |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | ASTAASEFA |
| Saasteaste: | 3 IEC 60947 -standardin mukaisesti |
| IP-suojausluokka: | IP40 IEC 60529 -standardin mukaisesti |
| IK-iskunkestävyysluokka: | IK07 EN 50102 -standardin mukaisesti |
| Ympäristön käyttölämpötila: | -25...70 °C |
| Ympäristön varastointilämpötila: | -50...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman tehonrajoitusta2000 m...5000 m tehonrajoituksella |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| Pakkauksen 1 yksikkötyyppi: | PCEYksiköiden lukumäärä pakkauksessa 1 |
| EAN-koodi: | 3303430335641 |
|---|---|
| Substitution_texte: | Vanhentunut tuote. |
