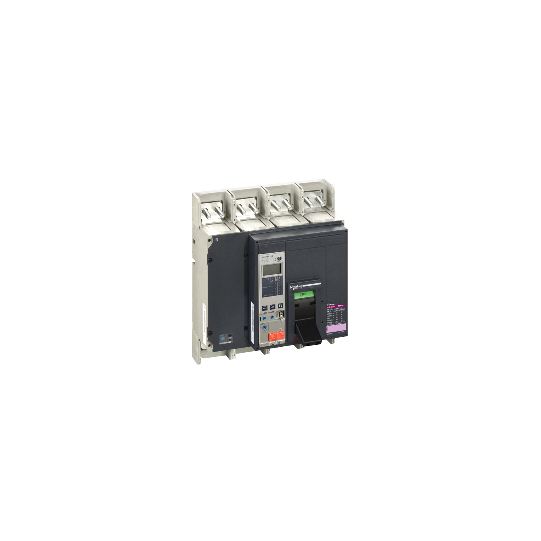

katkaisija ComPact NS1600H, 70 kA @ 415 VAC, Micrologic 2.0 E -laukausyksikkö, 1600 A, kiinteä, 4-napainen 4d - 34419
SKU: 34419
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
katkaisija ComPact NS1600H, 70 kA @ 415 VAC, Micrologic 2.0 E -laukausyksikkö, 1600 A, kiinteä, 4-napainen 4d - 34419
KUVAUS
| Sarja: | ComPact |
|---|---|
| Tuotteen nimi: | ComPact NS |
| Tuotevalikoima: | ComPact NS630b...1600 |
| Laitteen lyhyt nimi: | Compact NS1600H |
| Tuotteen tai komponentin tyyppi: | Katkaisija |
| Laitteen käyttötarkoitus: | Jakelu |
| Napojen kuvaus: | 4P |
| Suojattujen napojen kuvaus: | 4d |
| Nollajohdin: | Vasen |
| [In] nimellisvirta: | 1600 A (50 °C) |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus eristykseen: | Kyllä, standardin EN/IEC 60947-2 mukainen |
| Käyttöluokka: | Luokka B |
| Katkaisukyky: | 42 kA Icu (660/690 V AC 50/60 Hz) standardin IEC 60947-2 mukaisesti65 kA Icu (440 V AC 50/60 Hz) standardin IEC 60947-2 mukaisesti70 kA Icu (380/415 V AC 50/60 Hz) standardin IEC 60947-2 mukaisesti85 kA Icu (220/240 V AC 50/60 Hz) standardin IEC 60947-2 mukaisesti50 kA Icu (500/525 V AC 50/60 Hz) standardin IEC 60947-2 mukaisesti |
| Katkaisukykykoodi: | H 70 kA 415 V AC |
| Laukaisuyksikön nimi: | Micrologic 2.0 E |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Laukaisuyksikön suojaustoiminnot: | LI |
| Ohjaustyyppi: | VipuKiertokahva |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz, standardin IEC 60947-2 mukainen |
|---|---|
| [Uimp] nimellisimpulssikestojännite: | 8 kV, standardin IEC 60947-2 mukainen |
| [Ics] nimellinen käyttökatkaisukyky: | 30 kA (500/525 V AC 50/60 Hz) standardin IEC 60947-2 mukaisesti37 kA (220/240 V AC 50/60 Hz) standardin IEC 60947-2 mukaisesti37 kA (380/415 V AC 50/60 Hz) standardin IEC 60947-2 mukaisesti22 kA (660/690 V AC 50/60 Hz) standardin IEC 60947-2 mukaisesti37 kA (440 V AC 50/60 Hz) standardin IEC 60947-2 mukaisesti |
| [Icw] nimelliskestosulkuvirta: | 19.2 kA 1 s, standardin IEC 60947-2 mukainen |
| Mekaaninen kesto: | 10000 jaksoa |
| Sähköinen kesto: | 1000 jaksoa (690 V In)2000 jaksoa (690 V In/2)2000 jaksoa (440 V In)5000 jaksoa (440 V In/2) |
| Tehohäviöt: | 74 W |
| Asennustuki: | Pohjalevy |
| Yläliitäntä: | Etuosa |
| Alaliitäntä: | Etuosa |
| Liitäntäväli: | 70 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön mitoitus: | 1600 A (50 °C) |
| Pitkäaikaisen laukaisun säädön tyyppi Ir: | Säädettävä 9 asetusta |
| Pitkäaikaisen laukaisun säätöalue: | 0.4...1 x In |
| Pitkäaikaisen viiveen säätötyyppi: | Säädettävä 9 asetusta |
| [tr] pitkäaikaisen viiveen säätöalue: | 12.5...600 s (1.5 x Ir)0.5...24 s (6 x Ir)0.7...16.6 s (7.2 x Ir) |
| Lämpömuisti: | 20 min |
| Välittömän laukaisun säädön tyyppi Ii: | Säädettävä |
| Välittömän laukaisun säätöalue: | 1.5...10 x Ir |
| Maavuotosuojaus: | Ilman |
| Nollajohtimen suojauksen asetus: | Ei suojausta (3d)0.5 x Ir (3d + N/2)1 x Ir (4d) |
| Vyöhykeselektiivinen lukitus ZSI: | Ilman |
| Apukosketinkokoonpano: | 1 NO/NC |
| Paikallinen merkinanto: | 4 LED-valoa (punainen) vian osoittamiseen1 LED-valo (keltainen) ylikuormitusta varten |
| Näytön tyyppi: | LCD-näyttö |
| Mittauksen tyyppi: | Energiamittari |
| Leveys: | 280 mm |
| Korkeus: | 327 mm |
| Syvyys: | 147 mm |
| Tuotteen paino: | 18 kg |
| Yhteensopivuuskoodi: | NS1600 |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | ASEFAASTA |
| Saasteaste: | 3 standardin IEC 60947 mukaisesti |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin EN 50102 mukaisesti |
| Käyttöympäristön lämpötila: | -25...70 °C |
| Varastointiympäristön lämpötila: | -40...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000 m...5000 m alentamisella |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480345012 |
|---|---|
| Substitution_texte: | Vanhentunut tuote. |
