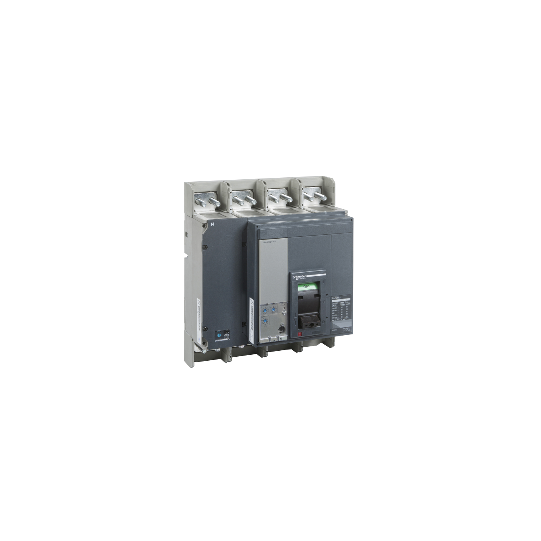

katkaisija ComPact NS1600N, 50 kA 415 VAC, laukaisuyksikkö Micrologic 5.0 E, 1600 A, kiinteä, 3-napainen 3d - 34436
SKU: 34436
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
katkaisija ComPact NS1600N, 50 kA 415 VAC, laukaisuyksikkö Micrologic 5.0 E, 1600 A, kiinteä, 3-napainen 3d - 34436
KUVAUS
| Sarja: | ComPact |
|---|---|
| Tuotteen nimi: | ComPact NS |
| Tuotevalikoima: | ComPact NS630b...1600 |
| Laitteen lyhyt nimi: | Compact NS1600N |
| Tuote- tai komponenttityyppi: | Katkaisija |
| Laitesovellus: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojattujen napojen kuvaus: | 3d |
| [In] nimellisvirta: | 1600 A (50 °C) |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus eristykseen: | Kyllä standardin EN/IEC 60947-2 mukaisesti |
| Käyttöluokka: | Luokka B |
| Katkaisukyky: | 30 kA Icu (660/690 V AC 50/60 Hz) standardin IEC 60947-2 mukaisesti50 kA Icu (380/415 V AC 50/60 Hz) standardin IEC 60947-2 mukaisesti50 kA Icu (440 V AC 50/60 Hz) standardin IEC 60947-2 mukaisesti85 kA Icu (220/240 V AC 50/60 Hz) standardin IEC 60947-2 mukaisesti40 kA Icu (500/525 V AC 50/60 Hz) standardin IEC 60947-2 mukaisesti |
| Katkaisukoodi: | N 50 kA 415 V AC |
| Laukaisuyksikön nimi: | Micrologic 5.0 E |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Laukaisuyksikön suojaustoiminnot: | LSI |
| Hallintatyyppi: | VaihtokytkinVääntökahva |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
|---|---|
| [Uimp] nimellisimpulssikestojännite: | 8 kV standardin IEC 60947-2 mukaisesti |
| [Ics] nimellinen huoltokatkaisukyky: | 30 kA (500/525 V AC 50/60 Hz) standardin IEC 60947-2 mukaisesti37 kA (220/240 V AC 50/60 Hz) standardin IEC 60947-2 mukaisesti37 kA (380/415 V AC 50/60 Hz) standardin IEC 60947-2 mukaisesti22 kA (660/690 V AC 50/60 Hz) standardin IEC 60947-2 mukaisesti37 kA (440 V AC 50/60 Hz) standardin IEC 60947-2 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 19.2 kA 1 s standardin IEC 60947-2 mukaisesti |
| Mekaaninen kestävyys: | 10000 jaksoa |
| Sähköinen kestävyys: | 1000 jaksoa (690 V In)2000 jaksoa (690 V In/2)2000 jaksoa (440 V In)5000 jaksoa (440 V In/2) |
| Tehohäviöt: | 74 W |
| Kiinnitystuki: | Takalevy |
| Yläliitäntä: | Etu |
| Alaliitäntä: | Etu |
| Liitäntäväli: | 70 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön luokitus: | 1600 A (50 °C) |
| Pitkäaikaisen laukaisun säätötyyppi Ir: | Säädettävä 9 asetusta |
| Pitkäaikaisen laukaisun säätöalue: | 0.4...1 x In |
| Pitkäaikaisen viiveen säätötyyppi: | Säädettävä 9 asetusta |
| [tr] pitkäaikaisen viiveen säätöalue: | 12.5...600 s (1.5 x Ir)0.5...24 s (6 x Ir)0.7...16.6 s (7.2 x Ir) |
| Lämpömuisti: | 20 min |
| Lyhytaikaisen laukaisun säätötyyppi Isd: | Säädettävä 9 asetusta |
| [Isd] lyhytaikaisen laukaisun säätöalue: | 1.5...10 x Ir |
| Lyhytaikaisen viiveen säätötyyppi: | Säädettävä |
| [tsd] lyhytaikaisen viiveen säätöalue: | 0.1...0.4 s I²t=on0...0.4 s I²t=off |
| Välittömän laukaisun säätötyyppi Ii: | Säädettävä |
| Välittömän laukaisun säätöalue: | 2...15 x InOff |
| Maavuotosuojaus: | Ilman |
| Vyöhykevalikoiva lukitus ZSI: | Kanssa |
| Apukosketinkokoonpano: | 1 NO/NC |
| Paikallinen signaalointi: | 4 LED-valoa (punainen) vianilmaisua varten1 LED-valo (keltainen) ylikuormitusta varten |
| Näytön tyyppi: | LCD-näyttö |
| Mittauksen tyyppi: | Energiamittari |
| Leveys: | 210 mm |
| Korkeus: | 327 mm |
| Syvyys: | 147 mm |
| Tuotteen paino: | 14 kg |
| Yhteensopivuuskoodi: | NS1600 |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | ASTAASEFA |
| Likaantumisaste: | 3 standardin IEC 60947 mukaisesti |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin EN 50102 mukaisesti |
| Käyttöympäristön lämpötila: | -25...70 °C |
| Ympäristön lämpötila varastoinnissa: | -40...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000 m...5000 m alentamisella |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480345180 |
|---|---|
| Korvaava_teksti: | Vanhentunut tuote. |
