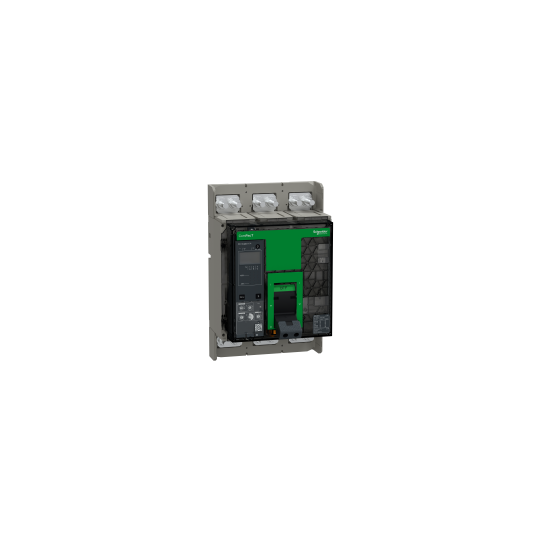

Katkaisija, ComPacT NS1600N, 50 kA @ 415 VAC, 3P, kiinteä, käsikäyttöinen, MicroLogic 2.0E -ohjausyksikkö, 1600A - C160N32EFM
SKU: C160N32EFM
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Katkaisija, ComPacT NS1600N, 50 kA @ 415 VAC, 3P, kiinteä, käsikäyttöinen, MicroLogic 2.0E -ohjausyksikkö, 1600A - C160N32EFM
KUVAUS
| Sarja: | ComPacT |
|---|---|
| Tuotteen nimi: | ComPacT NS uusi sukupolvi |
| Tuotevalikoima: | ComPacT NS630b...1600 uusi sukupolvi |
| Tuote tai komponenttityyppi: | Katkaisija |
| Laitteen käyttötarkoitus: | Jakelu |
| Navan kuvaus: | 3P |
| Suojattujen napojen kuvaus: | 3D |
| [In] nimellisvirta: | 1600 A kohdassa 50 °C |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus erotteluun: | Kyllä, EN/IEC 60947-2:n mukaisesti |
| Käyttöluokka: | Luokka B |
| Katkaisukyky: | 85 kA Icu kohdassa 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA Icu kohdassa 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA Icu kohdassa 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti40 kA Icu kohdassa 500/525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti30 kA Icu kohdassa 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| Katkaisukykykoodi: | N 50 kA 415 V AC |
| Laukaisuyksikön nimi: | MicroLogic 2.0 E |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Laukaisuyksikön suojaustoiminnot: | LI |
| Hallintatyyppi: | Manuaalisesti ohjattu |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
|---|---|
| [Uimp] nimellinen impulssinkesto jännite: | 8 kV standardin IEC 60947-2 mukaisesti |
| [Ics] nimelliskäyttökatkaisukyky: | 37 kA kohdassa 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti37 kA kohdassa 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti37 kA kohdassa 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti30 kA kohdassa 500/525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti22 kA kohdassa 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 19.2 kA 1 s standardin IEC 60947-2 mukaisesti |
| Mekaaninen kestävyys: | 10000 jaksoa |
| Sähköinen kestävyys: | 1000 jaksoa 690 V In2000 jaksoa 690 V In/22000 jaksoa 440 V In5000 jaksoa 440 V In/2 |
| Tehohäviöt: | 74 W |
| Asennustuki: | Takalevy |
| Ylempi liitäntä: | Etu |
| Alapuolen liitäntä: | Etu |
| Liitäntäväli: | 70 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön luokitus: | 1600 A kohdassa 50 °C |
| Pitkäaikaisen laukaisukynnyksen säätötyyppi Ir: | Säädettävä 9 asetusta |
| Pitkäaikaisen laukaisukynnyksen säätöalue: | 0.4...1 x In |
| Pitkäaikaisen viiveen säätötyyppi: | Säädettävä 9 asetusta |
| [tr] pitkäaikaisen viiveen säätöalue: | 12.5...600 s 1.5 x Ir0.5...24 s 6 x Ir0.7...16.6 s 7.2 x Ir |
| Lämpömuisti: | 20 min |
| Välittömän laukaisukynnyksen säätötyyppi Ii: | Säädettävä |
| Välittömän laukaisukynnyksen säätöalue: | 1.5...10 x Ir |
| Maavuotosuojaus: | Ilman |
| Alueellinen selektiivinen lukitus ZSI: | Ilman |
| Apukoskettimen koostumus: | 1 NO/NC |
| Paikallinen signalointi: | 4 LEDiä (punainen) vian ilmaisemiseen1 LED (keltainen) ylikuormitukselle |
| Näytön tyyppi: | LCD-näyttö |
| Mittaustyyppi: | Energiamittari |
| Leveys: | 210 mm |
| Korkeus: | 327 mm |
| Syvyys: | 147 mm |
| Nettopaino: | 14 kg |
| Yhteensopivuuskoodi: | NS1600 |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | IECEE CB Scheme |
| Saasteaste: | 3 standardin IEC 60947 mukaisesti |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin EN 50102 mukaisesti |
| Ympäristön ilman lämpötila käyttöä varten: | -25...70 °C |
| Ympäristön ilman lämpötila varastointia varten: | -40...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman tehonlaskua2000 m...5000 m tehonlaskulla |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| Pakkauksen yksikkötyyppi 1: | PCENumber of Units in Package 1 |
| EAN-koodi: | 3606482097865 |
|---|
