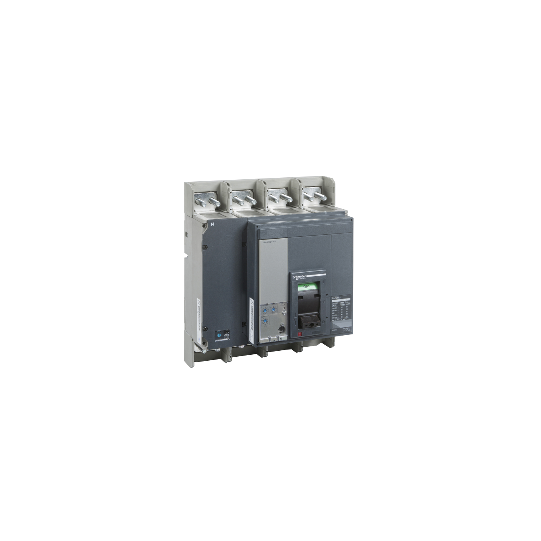

KomPact NS800H -katkaisija, 70 kA @ 415 VAC, Micrologic 2.0 E -laukaisuyksikkö, 800 A, kiinteä, 3-napainen 3d - 34405
SKU: 34405
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
KomPact NS800H -katkaisija, 70 kA @ 415 VAC, Micrologic 2.0 E -laukaisuyksikkö, 800 A, kiinteä, 3-napainen 3d - 34405
KUVAUS
| Sarja: | ComPact |
|---|---|
| Tuotteen nimi: | ComPact NS |
| Tuotevalikoima: | ComPact NS630b...1600 |
| Laitteen lyhyt nimi: | Compact NS800H |
| Tuotteen tai komponentin tyyppi: | Katkaisija |
| Laitesovellus: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojattujen napojen kuvaus: | 3d |
| [In] nimellisvirta: | 800 A (50 °C) |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus eristykseen: | Kyllä, standardin EN/IEC 60947-2 mukaisesti |
| Käyttöluokka: | Luokka B |
| Katkaisukyky: | 42 kA Icu (660/690 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti)65 kA Icu (440 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti)70 kA Icu (380/415 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti)85 kA Icu (220/240 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti)50 kA Icu (500/525 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti) |
| Katkaisukykykoodi: | H 70 kA 415 V AC |
| Laukaisuyksikön nimi: | Micrologic 2.0 E |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Laukaisuyksikön suojatoiminnot: | LI |
| Ohjaustyyppi: | Pyörivä kahvaVaihtokytkin |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti |
|---|---|
| [Uimp] nimellisimpulssikestojännite: | 8 kV, standardin IEC 60947-2 mukaisesti |
| [Ics] nimelliskäyttökatkaisukyky: | 30 kA (660/690 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti)40 kA (500/525 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti)50 kA (220/240 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti)50 kA (380/415 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti)50 kA (440 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti) |
| [Icw] nimelliskestosulkuvirta: | 19,2 kA 1 s, standardin IEC 60947-2 mukaisesti |
| Mekaaninen kestävyys: | 10000 jaksoa |
| Sähköinen kestävyys: | 2000 jaksoa (690 V In)4000 jaksoa (690 V In/2)5000 jaksoa (440 V In)6000 jaksoa (440 V In/2) |
| Tehohäviöt: | 15 W |
| Asennustuki: | Takalevy |
| Yläliitäntä: | Edessä |
| Alaliitäntä: | Edessä |
| Liitäntäväli: | 70 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön luokitus: | 800 A (50 °C) |
| Pitkäaikaisen laukaisun säädön tyyppi Ir: | Säädettävä, 9 asetusta |
| Pitkäaikaisen laukaisun säätöalue: | 0.4...1 x In |
| Pitkäaikaisen viiveen säädön tyyppi: | Säädettävä, 9 asetusta |
| [tr] pitkäaikaisen viiveen säätöalue: | 12.5...600 s (1.5 x Ir)0.5...24 s (6 x Ir)0.7...16.6 s (7.2 x Ir) |
| Lämpömuisti: | 20 min |
| Välittömän laukaisun säädön tyyppi Ii: | Säädettävä |
| Välittömän laukaisun säätöalue: | 1.5...10 x Ir |
| Maavuotosuojaus: | Ilman |
| Alueellinen valikoiva lukitus ZSI: | Ilman |
| Apukoskettimen kokoonpano: | 1 NO/NC |
| Paikallinen signalointi: | 4 LEDiä (punainen) vian ilmaisuun1 LED (keltainen) ylikuormitukseen |
| Näytön tyyppi: | LCD-näyttö |
| Mittaustyyppi: | Energiamittari |
| Leveys: | 210 mm |
| Korkeus: | 327 mm |
| Syvyys: | 147 mm |
| Tuotteen paino: | 14 kg |
| Yhteensopivuuskoodi: | NS800 |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | ASTAASEFA |
| Saasteaste: | 3 standardin IEC 60947 mukaisesti |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin EN 50102 mukaisesti |
| Ympäröivän ilman lämpötila käytössä: | -25...70 °C |
| Ympäröivän ilman lämpötila varastoinnissa: | -40...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman tehon alennusta2000 m...5000 m tehon alennuksella |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480344886 |
|---|---|
| Korvaava tuoteteksti: | Tuote vanhentunut. |
