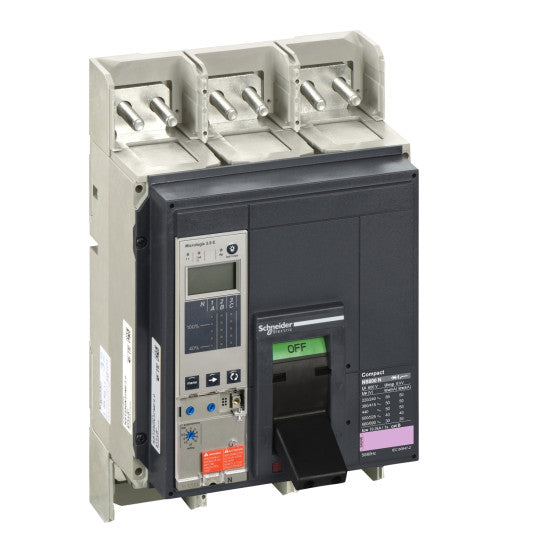

Katkaisija ComPact NS800N, 50 kA @ 415 VAC, Micrologic 2.0 E laukaisuyksikkö, 800 A, kiinteä, 3-nap. 3d - 34404
SKU: 34404
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Katkaisija ComPact NS800N, 50 kA @ 415 VAC, Micrologic 2.0 E laukaisuyksikkö, 800 A, kiinteä, 3-nap. 3d - 34404
KUVAUS
| Sarja: | ComPact |
|---|---|
| Tuotteen nimi: | ComPact NS |
| Tuotevalikoima: | ComPact NS630b...1600 |
| Laitteen lyhyt nimi: | Compact NS800N |
| Tuotteen tai komponentin tyyppi: | Katkaisija |
| Laitteen käyttökohde: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojattujen napojen kuvaus: | 3d |
| [In] nimellisvirta: | 800 A (50 °C) |
| [Ue] nimellistoimintajännite: | 690 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus eristykseen: | Kyllä, standardin EN/IEC 60947-2 mukaisesti |
| Käyttöluokka: | Luokka B |
| Katkaisukyky: | 30 kA Icu at 660/690 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti50 kA Icu at 380/415 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti50 kA Icu at 440 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti85 kA Icu at 220/240 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti40 kA Icu at 500/525 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti |
| Katkaisukyvyn koodi: | N 50 kA 415 V AC |
| Laukaisuyksikön nimi: | Micrologic 2.0 E |
| Laukaisuyksikön tekniikka: | Sähköinen |
| Laukaisuyksikön suojatoiminnot: | LI |
| Ohjaustyyppi: | KääntökytkinKiertokahva |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
|---|---|
| [Uimp] nimellinen impulssijännite: | 8 kV standardin IEC 60947-2 mukaisesti |
| [Ics] nimellinen käyttökatkaisukyky: | 30 kA at 660/690 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti40 kA at 500/525 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti50 kA at 220/240 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti50 kA at 380/415 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti50 kA at 440 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 19.2 kA 1 s standardin IEC 60947-2 mukaisesti |
| Mekaaninen kestävyys: | 10000 jaksoa |
| Sähköinen kestävyys: | 2000 jaksoa 690 V In4000 jaksoa 690 V In/25000 jaksoa 440 V In6000 jaksoa 440 V In/2 |
| Tehohäviöt: | 15 W |
| Asennustuki: | Asennuslevy |
| Yläliitäntä: | Edessä |
| Alaliitäntä: | Edessä |
| Liitäntäjako: | 70 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön luokitus: | 800 A (50 °C) |
| Pitkäaikaisen laukaisun säädön tyyppi Ir: | Säädettävä, 9 asetusta |
| Pitkäaikaisen laukaisun säätöalue: | 0.4...1 x In |
| Pitkäaikaisen viiveen säätötyyppi: | Säädettävä, 9 asetusta |
| [tr] pitkäaikaisen viiveen säätöalue: | 12.5...600 s at 1.5 x Ir0.5...24 s at 6 x Ir0.7...16.6 s at 7.2 x Ir |
| Lämpömuisti: | 20 mn |
| Välittömän laukaisun säätötyyppi Ii: | Säädettävä |
| Välittömän laukaisun säätöalue: | 1.5...10 x Ir |
| Maavuotosuojaus: | Ilman |
| Selektiivinen vyöhykelukitus ZSI: | Ilman |
| Apukosketinkokoonpano: | 1 NO/NC |
| Paikallinen signalointi: | 4 LED-valoa (punainen) vian ilmaisuun1 LED-valo (keltainen) ylikuormitukselle |
| Näytön tyyppi: | LCD-näyttö |
| Mittaustyyppi: | Energiamittari |
| Leveys: | 210 mm |
| Korkeus: | 327 mm |
| Syvyys: | 147 mm |
| Tuotteen paino: | 14 kg |
| Yhteensopivuuskoodi: | NS800 |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | ASEFAASTA |
| Saasteaste: | 3 standardin IEC 60947 mukaisesti |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin EN 50102 mukaisesti |
| Ympäristön lämpötila käytössä: | -25...70 °C |
| Ympäristön lämpötila varastoinnissa: | -40...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000 m...5000 m alentamisella |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480344862 |
|---|
