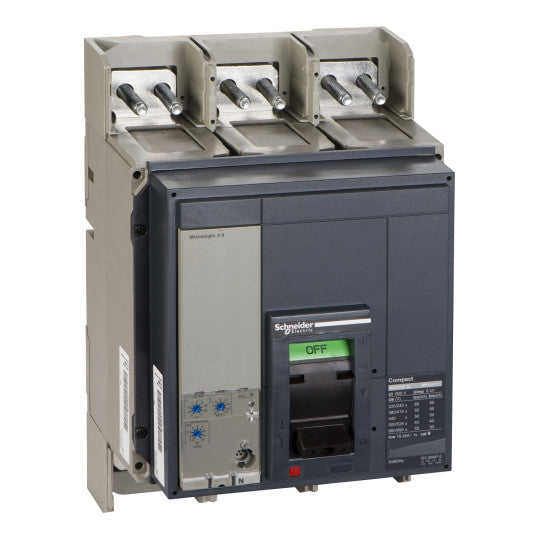

katkaisija ComPact NS800N, 50 kA @ 415 VAC, Micrologic 2.0 -laukaisuyksikkö, 800 A, kiinteä, 3-napainen 3d - 33466
SKU: 33466
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
katkaisija ComPact NS800N, 50 kA @ 415 VAC, Micrologic 2.0 -laukaisuyksikkö, 800 A, kiinteä, 3-napainen 3d - 33466
KUVAUS
| Sarja: | ComPact |
|---|---|
| Tuotteen nimi: | ComPact NS |
| Tuotevalikoima: | ComPact NS630b...1600 |
| Laitteen lyhyt nimi: | Compact NS800N |
| Tuotteen tai komponentin tyyppi: | Katkaisija |
| Laitesovellus: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojattujen napojen kuvaus: | 3d |
| [In] nimellisvirta: | 800 A (50 °C:ssa) |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus eristykseen: | Kyllä, EN/IEC 60947-2 -standardin mukainen |
| Käyttöluokka: | Luokka B |
| Katkaisukyky: | 30 kA Icu (660/690 V AC 50/60 Hz) IEC 60947-2 -standardin mukaisesti50 kA Icu (380/415 V AC 50/60 Hz) IEC 60947-2 -standardin mukaisesti50 kA Icu (440 V AC 50/60 Hz) IEC 60947-2 -standardin mukaisesti85 kA Icu (220/240 V AC 50/60 Hz) IEC 60947-2 -standardin mukaisesti40 kA Icu (500/525 V AC 50/60 Hz) IEC 60947-2 -standardin mukaisesti |
| Katkaisukyvyn koodi: | N 50 kA 415 V AC |
| Laukaisuyksikön nimi: | Micrologic 2.0 |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Laukaisuyksikön suojaustoiminnot: | LI |
| Ohjaustyyppi: | VääntökahvaVipu |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz, IEC 60947-2 -standardin mukainen |
|---|---|
| [Uimp] nimellinen impulssijännitekesto: | 8 kV, IEC 60947-2 -standardin mukainen |
| [Ics] nimellinen huollon katkaisukyky: | 30 kA (660/690 V AC 50/60 Hz) IEC 60947-2 -standardin mukaisesti40 kA (500/525 V AC 50/60 Hz) IEC 60947-2 -standardin mukaisesti50 kA (220/240 V AC 50/60 Hz) IEC 60947-2 -standardin mukaisesti50 kA (380/415 V AC 50/60 Hz) IEC 60947-2 -standardin mukaisesti50 kA (440 V AC 50/60 Hz) IEC 60947-2 -standardin mukaisesti |
| [Icw] nimellinen lyhytaikainen virtakesto: | 19,2 kA 1 s, IEC 60947-2 -standardin mukainen |
| Mekaaninen kestävyys: | 10000 jaksoa |
| Sähköinen kestävyys: | 2000 jaksoa (690 V In)4000 jaksoa (690 V In/2)5000 jaksoa (440 V In)6000 jaksoa (440 V In/2) |
| Tehohäviöt: | 15 W |
| Asennustuki: | Pohjalevy |
| Ylempi liitäntä: | Edestä |
| Alempi liitäntä: | Edestä |
| Liitäntäväli: | 70 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön luokitus: | 800 A (50 °C:ssa) |
| Pitkän viiveen laukaisun säädön tyyppi Ir: | Säädettävissä 9 asetusta |
| Pitkän viiveen laukaisun säätöalue: | 0.4...1 x In |
| Pitkän viiveen säädön tyyppi: | Säädettävissä 9 asetusta |
| [tr] pitkän viiveen säätöalue: | 12.5...600 s (1.5 x Ir)0.5...24 s (6 x Ir)0.7...16.6 s (7.2 x Ir) |
| Lämpömuisti: | 20 min |
| Välittömän laukaisun säädön tyyppi Ii: | Säädettävä |
| Välittömän laukaisun säätöalue: | 1.5...10 x Ir |
| Maavuotosuojaus: | Ilman |
| Vyöhykeselektiivinen lukitus ZSI: | Ilman |
| Apukosketinkokoonpano: | 1 NO/NC |
| Paikallinen merkinanto: | 4 LED-valoa (punainen) vian osoittamiseen1 LED-valo (keltainen) ylikuormitukselle |
| Leveys: | 210 mm |
| Korkeus: | 327 mm |
| Syvyys: | 147 mm |
| Tuotteen paino: | 14 kg |
| Yhteensopivuuskoodi: | NS800 |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | ASEFAASTA |
| Saasteaste: | 3, IEC 60947 -standardin mukainen |
| IP-suojausluokka: | IP40, IEC 60529 -standardin mukainen |
| IK-suojausluokka: | IK07, EN 50102 -standardin mukainen |
| Ympäristön lämpötila käytössä: | -25...70 °C |
| Ympäristön lämpötila varastoinnissa: | -50...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000 m...5000 m alentamalla |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3303430334668 |
|---|---|
| Korvaus_teksti: | Tuote vanhentunut. |
