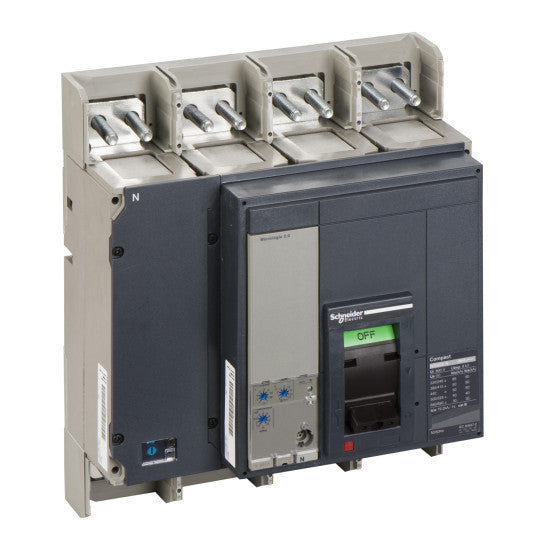

circuit breaker ComPact NS800N, 50 kA at 415 VAC, Micrologic 2.0 trip unit, 800 A, fixed, 4 poles 4d - 33469
SKU: 33469
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
circuit breaker ComPact NS800N, 50 kA at 415 VAC, Micrologic 2.0 trip unit, 800 A, fixed, 4 poles 4d - 33469
KUVAUS
| Sarja: | ComPact |
|---|---|
| Tuotteen nimi: | ComPact NS |
| Tuotevalikoima: | ComPact NS630b...1600 |
| Laitteen lyhyt nimi: | Compact NS800N |
| Tuote- tai komponenttityyppi: | Katkaisija |
| Laitteen käyttötarkoitus: | Jakelu |
| Napojen kuvaus: | 4P |
| Suojattujen napojen kuvaus: | 4d |
| Nollapisteen sijainti: | Vasen |
| [In] mitoitusvirta: | 800 A (50 °C:ssa) |
| [Ue] mitoitettu käyttöjännite: | 690 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkkotaajuus: | 50/60 Hz |
| Sopivuus erotukseen: | Kyllä standardin EN/IEC 60947-2 mukaisesti |
| Käyttöluokka: | Luokka B |
| Katkaisukyky: | 30 kA Icu nimellisjännitteellä 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA Icu nimellisjännitteellä 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA Icu nimellisjännitteellä 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti85 kA Icu nimellisjännitteellä 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti40 kA Icu nimellisjännitteellä 500/525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| Katkaisukyvyn koodi: | N 50 kA 415 V AC |
| Laukaisuyksikön nimi: | Micrologic 2.0 |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Laukaisuyksikön suojatoiminnot: | LI |
| Säätimen tyyppi: | KiertokahvaVipu |
| Asennustapa: | Kiinteä |
| [Ui] mitoitettu eristysjännite: | 800 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
|---|---|
| [Uimp] mitoitettu impulssijännite: | 8 kV standardin IEC 60947-2 mukaisesti |
| [Ics] mitoitettu käyttökatkaisukyky: | 30 kA nimellisjännitteellä 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti40 kA nimellisjännitteellä 500/525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA nimellisjännitteellä 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA nimellisjännitteellä 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA nimellisjännitteellä 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Icw] mitoitettu lyhytaikainen kestovirta: | 19,2 kA 1 s standardin IEC 60947-2 mukaisesti |
| Mekaaninen kestävyys: | 10000 jaksoa |
| Sähköinen kestävyys: | 2000 jaksoa (690 V In)4000 jaksoa (690 V In/2)5000 jaksoa (440 V In)6000 jaksoa (440 V In/2) |
| Tehohäviöt: | 15 W |
| Asennustuki: | Takalevy |
| Yläliitäntä: | Etu |
| Alaliitäntä: | Etu |
| Liitäntäväli: | 70 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön mitoitus: | 800 A (50 °C:ssa) |
| Pitkän viiveen laukaisun asetustyyppi Ir: | Säädettävä, 9 asetusta |
| Pitkän viiveen laukaisun säätöalue: | 0,4...1 x In |
| Pitkän viiveen säädön tyyppi: | Säädettävä, 9 asetusta |
| [tr] pitkän viiveen säätöalue: | 12,5...600 s (1,5 x Ir)0,5...24 s (6 x Ir)0,7...16,6 s (7,2 x Ir) |
| Terminen muisti: | 20 min |
| Välittömän laukaisun asetustyyppi Ii: | Säädettävä |
| Välittömän laukaisun säätöalue: | 1,5...10 x Ir |
| Maasulkusuojaus: | Ilman |
| Nollasuojauksen asetus: | Ei suojausta (3d)0,5 x Ir (3d + N/2)1 x Ir (4d) |
| Vyöhykeselektiivinen lukitus ZSI: | Ilman |
| Apukosketin: | 1 NO/NC |
| Paikallinen merkinanto: | 4 LEDiä (punainen) vianilmaisuun1 LED (keltainen) ylikuormitukseen |
| Leveys: | 280 mm |
| Korkeus: | 327 mm |
| Syvyys: | 147 mm |
| Tuotteen paino: | 18 kg |
| Yhteensopivuuskoodi: | NS800 |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | ASEFAASTA |
| Saastumisaste: | 3 standardin IEC 60947 mukaisesti |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-iskunkestävyysluokka: | IK07 standardin EN 50102 mukaisesti |
| Ympäröivän ilman käyttölämpötila: | -25...70 °C |
| Ympäröivän ilman säilytyslämpötila: | -50...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000 m...5000 m alentamisella |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3303430334699 |
|---|---|
| Substitution_texte: | Tuote vanhentunut. |
