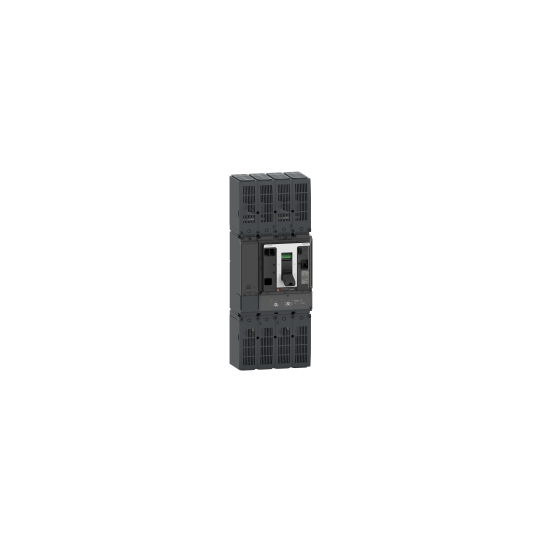

Compact NSX1000 TM-DC johdonsuojakatkaisija, 2-napainen, 1000 A, 50 kA @ 600 VDC, ilman avojohtoliitintä - C1BN2TM10HD
SKU: C1BN2TM10HD
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Compact NSX1000 TM-DC johdonsuojakatkaisija, 2-napainen, 1000 A, 50 kA @ 600 VDC, ilman avojohtoliitintä - C1BN2TM10HD
KUVAUS
| Sarja: | ComPacT uusi sukupolvi |
|---|---|
| Tuotteen nimi: | ComPacT NSX DC uusi sukupolvi |
| Tuotevalikoima: | ComPacT NSX630...1200 DC uusi sukupolvi |
| Laitteen lyhyt nimi: | NSX1200 DC |
| Tuotteen tai komponentin tyyppi: | Katkaisija |
| Laitteen käyttötarkoitus: | Jakelu |
| Napojen kuvaus: | 2P |
| Suojattujen napojen kuvaus: | 2D |
| [In] nimellisvirta: | 1000 A (40 °C:ssa) |
| [Ue] nimelliskäyttöjännite: | 600 V DC |
| Verkon tyyppi: | DC |
| Soveltuvuus erottamiseen: | Kyllä, standardin EN/IEC 60947-2 mukainen |
| Käyttöluokka: | Luokka A |
| Katkaisukykyluokka: | 50 kA Icu (24...300 V DC, 1-napainen) standardin IEC 60947-2 mukaisesti50 kA Icu (300...600 V DC, 2-napainen sarjassa) standardin IEC 60947-2 mukaisesti |
| Katkaisukykyluokan koodi: | N 50 kA 600 V DC |
| Laukaisulaitteen nimi: | TM-DC |
| Laukaisulaitteen tekniikka: | Lämpömagneettinen |
| Laukaisulaitteen suojaustoiminnot: | LI |
| Ohjaustyyppi: | Vipu |
| Kiinnitystapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 750 V DC, standardin IEC 60947-2 mukainen |
|---|---|
| [Uimp] nimellisimpulssikestojännite: | 8 kV, standardin IEC 60947-2 mukainen |
| [Ics] nimellinen käyttökatkaisukyky: | 12.5 kA (24...300 V DC) standardin IEC 60947-2 mukaisesti12.5 kA (300...600 V DC) standardin IEC 60947-2 mukaisesti |
| Mekaaninen kestävyys: | 5000 jaksoa |
| Sähköinen kestävyys: | 2000 jaksoa (600 V In/2)1000 jaksoa (600 V In) |
| Asennustuki: | Asennuslevy |
| Asennusasento: | Vaaka- ja pystysuoraTasaus takapuolella |
| Yläliitäntä: | Etu |
| Alaliitäntä: | Etu |
| Liitäntäväli: | 45 mm |
| Suojaustyyppi: | L |
| Laukaisulaitteen luokitus: | 1000 A (40 °C:ssa) |
| Pitkäaikaisen laukaisun säätötyyppi Ir: | Säädettävä |
| Pitkäaikaisen laukaisun säätöalue: | 0.7...1 x In |
| Pitkäaikaisen viiveen säätötyyppi: | Kiinteä |
| Välittömän laukaisun säätötyyppi Ii: | Säädettävä |
| Välittömän laukaisun säätöalue: | 2.5...5 x In |
| Maavuotosuojaus: | Ilman |
| Paikkojen määrä: | 6 paikkaa |
| Leveys: | 185 mm |
| Korkeus: | 350 mm |
| Syvyys: | 110 mm |
| Nettopaino: | 9.4 kg |
| Yhteensopivuuskoodi: | NSX1000 |
| Standardit: | EN/IEC 60947 |
|---|---|
| Tuotesertifikaatit: | CCCEACMarine |
| Ylijänniteluokka: | Luokka II |
| Sähköiskusuojaluokka: | Luokka II |
| Saasteaste: | 3, standardin IEC 60664-1 mukainen |
| IP-suojausluokka: | IP40, standardin IEC 60529 mukainen |
| IK-suojausluokka: | IK07, standardin IEC 62262 mukainen |
| Käyttölämpötila: | -25...70 °C |
| Varastointilämpötila: | -50...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman tehonlaskua2000 m...5000 m tehonlaskulla |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606482005648 |
|---|
