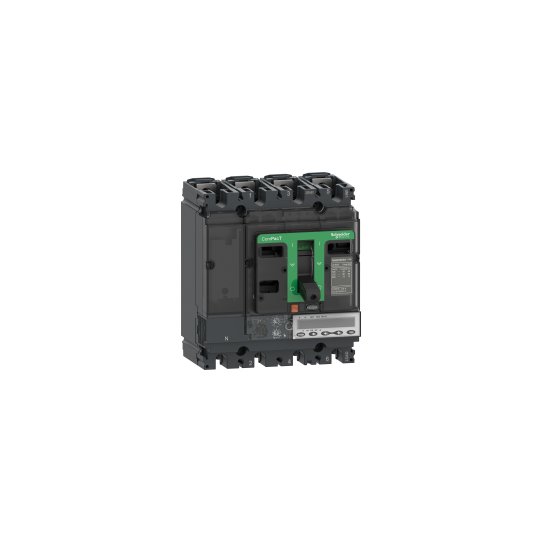

katkaisija ComPacT NSX100R, 200 kA 415 VAC, MicroLogic 6.2 E laukaisuyksikkö 100 A, 4-napainen 4d - C10R46E100
SKU: C10R46E100
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
katkaisija ComPacT NSX100R, 200 kA 415 VAC, MicroLogic 6.2 E laukaisuyksikkö 100 A, 4-napainen 4d - C10R46E100
KUVAUS
| Sarja: | ComPacT uusi sukupolvi |
|---|---|
| Tuotteen nimi: | ComPacT NSX uusi sukupolvi |
| Tuotevalikoima: | ComPacT NSX100...250 uusi sukupolvi |
| Laitteen lyhyt nimi: | NSX100R |
| Tuotteen tai komponentin tyyppi: | Katkaisija |
| Laitteen käyttökohde: | Jakelu |
| Napojen kuvaus: | 4P |
| Suojattujen napojen kuvaus: | 4D3D + OSN3D + N/23D |
| Nollapiste: | Vasen |
| [In] nimellisvirta: | 100 A (40 °C) |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus eristykseen: | Kyllä, standardin EN/IEC 60947-2 mukainen |
| Käyttöluokka: | Luokka A |
| Katkaisukyky: | 200 kA Icu (220/240 V AC 50/60 Hz) standardin IEC 60947-2 mukainen200 kA Icu (380/415 V AC 50/60 Hz) standardin IEC 60947-2 mukainen200 kA Icu (440 V AC 50/60 Hz) standardin IEC 60947-2 mukainen80 kA Icu (500 V AC 50/60 Hz) standardin IEC 60947-2 mukainen65 kA Icu (525 V AC 50/60 Hz) standardin IEC 60947-2 mukainen45 kA Icu (660/690 V AC 50/60 Hz) standardin IEC 60947-2 mukainen |
| Katkaisukykykoodi: | R 200 kA 415 V AC |
| Laukaisuyksikön nimi: | Micrologic 6.2 E |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Laukaisuyksikön suojatoiminnot: | LSIG |
| Ohjaustyyppi: | Vipukytkin |
| Asennustapa: | Kiinteä |
| [Ui] nimellinen eristysjännite: | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] nimellinen impulssijännitekesto: | 8 kV |
| [Ics] nimellinen toiminnallinen katkaisukyky: | 200 kA (220/240 V AC 50/60 Hz) standardin IEC 60947-2 mukainen200 kA (380/415 V AC 50/60 Hz) standardin IEC 60947-2 mukainen200 kA (440 V AC 50/60 Hz) standardin IEC 60947-2 mukainen80 kA (500 V AC 50/60 Hz) standardin IEC 60947-2 mukainen65 kA (525 V AC 50/60 Hz) standardin IEC 60947-2 mukainen45 kA (660/690 V AC 50/60 Hz) standardin IEC 60947-2 mukainen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 20000 jaksoa (440 V In/2)10000 jaksoa (440 V In)10000 jaksoa (690 V In/2)5000 jaksoa (690 V In) |
| Tehohäviö napaa kohti: | 4.7 W |
| Asennustuki: | Takalevy |
| Asennusasento: | Vaaka ja pystyTasaiseksi taustaa vasten |
| Ylempi liitäntä: | Edessä |
| Alempi liitäntä: | Edessä |
| Liitäntäväli: | 35 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön luokitus: | 100 A (40 °C) |
| Pitkän aikaviiveen noston säätötyyppi Ir: | Säädettävä 9 asetusta |
| Pitkän aikaviiveen noston säätöalue: | 40...100 A |
| Pitkän aikaviiveen säätötyyppi: | Säädettävä |
| [tr] pitkän aikaviiveen säätöalue: | 15...400 s (1.5 x Ir)0.5...16 s (6 x Ir)0.35...11 s (7.2 x Ir) |
| Nollasuojauksen asetus: | 0.5 x Ir (3D + N/2)1 x Ir (4D)1.6 x Ir (3D + OSN)Ei suojausta (3D) |
| Lämpömuisti: | 20 minuuttia ennen ja jälkeen laukaisun |
| Lyhyen aikaviiveen noston säätötyyppi Isd: | Säädettävä |
| [Isd] lyhyen aikaviiveen noston säätöalue: | 1.5...15 x In |
| Lyhyen aikaviiveen säätötyyppi: | Säädettävä 5 asetusta |
| [tsd] lyhyen aikaviiveen säätöalue: | 0...0.4 s I²t=pois0.1...0.4 s I²t=päällä |
| Välittömän noston säätötyyppi Ii: | Säädettävä |
| Välittömän noston säätöalue: | 1.5...15 x In |
| Maavikasähkösuojan säätötyyppi: | Säädettävä 9 asetusta |
| [Ig] maavikasähkösuojan säätöalue: | 0.2...1 x InIg käytössä/pois päältä |
| Maavikasähkösuojan aikaviiveen säätötyyppi -tg: | Säädettävä 5 asetusta |
| [tg] maavikasähkösuojan aikaviiveen säätöalue: | 0...0.4 s I²t=pois0.1...0.4 s I²t=päällä |
| Maavuotosuojaus: | Ilman |
| Alueellinen valikoiva lukitus ZSI: | Kanssa |
| Paikkojen määrä: | 5 paikka(a) |
| Paikallinen signaalitoiminto: | Vilkkuva LED (vihreä) valmiina toimimaanLED 105 % Ir (punainen) ylikuormitusLED 90 % Ir (oranssi) ylikuormitus |
| Näytön tyyppi: | LCD-näyttö |
| Mittaustyyppi: | Energiamittari |
| Tietojen välitys: | Aikaleimatut historiat ja tapahtumataulukotMaksimimittarit/minimimittaritVälittömät ja vaaditut arvotVirran ja tehon tarveHuoltoilmaisimetEnergiamittausVirranlaatuSuojaus- ja hälytysasetukset |
| Leveys: | 140 mm |
| Korkeus: | 161 mm |
| Syvyys: | 86 mm |
| Nettopaino: | 2.4 kg |
| Yhteensopivuuskoodi: | NSX100 |
| Standardit: | EN/IEC 60947 |
|---|---|
| Tuotesertifikaatit: | EACCCCMarine |
| Ylijänniteluokka: | Luokka II |
| Sähköiskun suojaluokka: | Luokka II |
| Saasteluokka: | 3 standardin IEC 60664-1 mukainen |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukainen |
| IK-iskunkestävyysluokka: | IK07 standardin IEC 62262 mukainen |
| Käyttölämpötila: | -25...70 °C |
| Varastointilämpötila: | -40...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000 m...5000 m alentamisen kanssa |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606482001282 |
|---|
