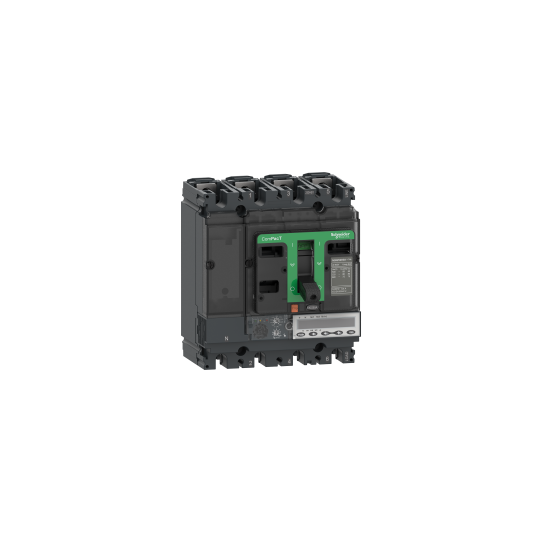

Katkaisija ComPacT NSX250HB1, 75 kA 690 VAC, laukaisuyksikkö MicroLogic 6.2 E 160 A, 4-napainen 4d - C25V46E160
SKU: C25V46E160
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Katkaisija ComPacT NSX250HB1, 75 kA 690 VAC, laukaisuyksikkö MicroLogic 6.2 E 160 A, 4-napainen 4d - C25V46E160
KUVAUS
| Sarja: | ComPacT uusi sukupolvi |
|---|---|
| Tuotteen nimi: | ComPacT NSX uusi sukupolvi |
| Tuotevalikoima: | ComPacT NSX100...250 uusi sukupolvi |
| Laitteen lyhyt nimi: | NSX250HB1 |
| Tuotteen tai komponentin tyyppi: | Katkaisija |
| Laitteen käyttö: | Jakelu |
| Napojen kuvaus: | 4P |
| Suojattujen napojen kuvaus: | 4D3D + OSN3D + N/23D |
| Nollapisteen sijainti: | Vasen |
| [In] nimellisvirta: | 160 A 40 °C:ssa |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus eristykseen: | Kyllä, standardin EN/IEC 60947-2 mukaisesti |
| Käyttöluokka: | Luokka A |
| Katkaisukyky: | 85 kA Icu 500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti80 kA Icu 525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti75 kA Icu 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| Katkaisukykykoodi: | HB1 75 kA 690 V AC |
| Laukaisuyksikön nimi: | Micrologic 6.2 E |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Laukaisuyksikön suojaustoiminnot: | LSIG |
| Ohjaustyyppi: | Vipukytkin |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] nimellisimpulsinkesto jännite: | 8 kV |
| [Ics] nimellinen palvelun katkaisukyky: | 85 kA 500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti80 kA 525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti75 kA 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 20000 jaksoa 440 V In/2:lla10000 jaksoa 690 V In/2:lla |
| Tehohäviö per napa: | 7.17 W |
| Asennustuki: | Takalevy |
| Asennusasento: | Vaaka ja pystyTakaosa tasaisena |
| Yläliitäntä: | Etu |
| Alaliitäntä: | Etu |
| Liitäntäväli: | 35 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön luokitus: | 160 A 40 °C:ssa |
| Pitkäaikaisen laukaisun säädön tyyppi Ir: | Säädettävä 9 asetusta |
| Pitkäaikaisen laukaisun säätöalue: | 63...160 A |
| Pitkäaikaisen viiveen säätötyyppi: | Säädettävä |
| [tr] pitkäaikaisen viiveen säätöalue: | 15...400 s 1.5 x Ir0.5...16 s 6 x Ir0.35...11 s 7.2 x Ir |
| Nollapistesuojan asetus: | 0.5 x Ir (3D + N/2)1 x Ir (4D)1.6 x Ir (3D + OSN)Ei suojausta (3D) |
| Lämpömuisti: | 20 minuuttia ennen ja jälkeen laukeamisen |
| Lyhytaikaisen laukaisun säätötyyppi Isd: | Säädettävä |
| [Isd] lyhytaikaisen laukaisun säätöalue: | 1.5...15 x In |
| Lyhytaikaisen viiveen säätötyyppi: | Säädettävä 5 asetusta |
| [tsd] lyhytaikaisen viiveen säätöalue: | 0...0.4 s I²t=off0.1...0.4 s I²t=on |
| Välittömän laukaisun säätötyyppi Ii: | Säädettävä |
| Välittömän laukaisun säätöalue: | 1.5...15 x In |
| Maasulkuvirran laukaisun säätötyyppi: | Säädettävä 9 asetusta |
| [Ig] maasulkuvirran laukaisun säätöalue: | 0.2...1 x InIg kytkentä päällä/pois |
| Maasulkuvirran viiveen säätötyyppi -tg: | Säädettävä 5 asetusta |
| [tg] maasulkuvirran viiveen säätöalue: | 0...0.4 s I²t=off0.1...0.4 s I²t=on |
| Maavuotosuojaus: | Ilman |
| Alueellinen valikoiva lukitus ZSI: | Kanssa |
| Paikkojen lukumäärä: | 5 paikka(a) |
| Paikallinen signalointi: | Vilkkuva LED (vihreä) käyttövalmiinaLED 105 % Ir (punainen) ylikuormitukselleLED 90 % Ir (oranssi) ylikuormitukselle |
| Näytön tyyppi: | LCD-näyttö |
| Mittaustyyppi: | Energiamittari |
| Tietojen tiedonsiirto: | EnergianmittausTehonlaatuKysyntävirta ja -tehoHuoltoilmaisimetAikaleimatut historiat ja tapahtumataulukotSuojaus- ja hälytysasetuksetVälittömät ja kysyntäarvotMaksimi-/minimi-arvot |
| Leveys: | 140 mm |
| Korkeus: | 161 mm |
| Syvyys: | 86 mm |
| Nettopaino: | 2.8 kg |
| Yhteensopivuuskoodi: | NSX250 |
| Standardit: | EN/IEC 60947 |
|---|---|
| Tuotesertifikaatit: | MarineEACCCC |
| Ylijänniteluokka: | Luokka II |
| Sähköiskun suojaluokka: | Luokka II |
| Saasteaste: | 3 standardin IEC 60664-1 mukaisesti |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin IEC 62262 mukaisesti |
| Ympäröivän ilman lämpötila käytössä: | -25...70 °C |
| Ympäröivän ilman lämpötila varastoinnissa: | -40...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000 m...5000 m alentamisella |
| Kestävän kehityksen tarjouksen tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606482001947 |
|---|
