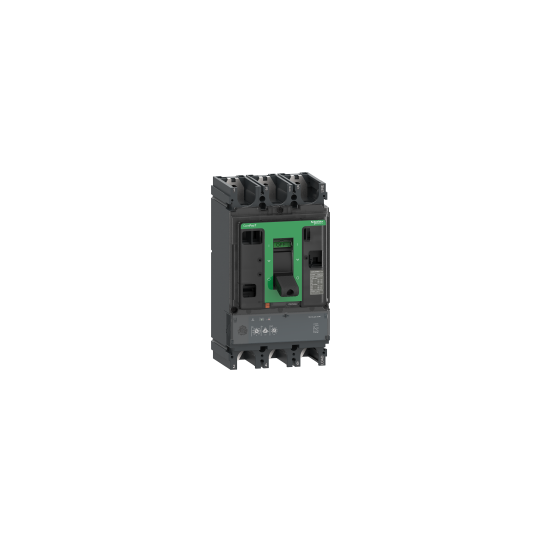

ComPacT NSX400HB1 -katkaisija, 75 kA 690 V AC, MicroLogic 2.3 M -laukaisuyksikkö 320 A, 3-napainen 3d - C40V32M320
SKU: C40V32M320
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
ComPacT NSX400HB1 -katkaisija, 75 kA 690 V AC, MicroLogic 2.3 M -laukaisuyksikkö 320 A, 3-napainen 3d - C40V32M320
KUVAUS
| Sarja: | ComPacT uusi sukupolvi |
|---|---|
| Tuotteen nimi: | ComPacT NSX uusi sukupolvi |
| Tuotevalikoima: | ComPacT NSX400...630 uusi sukupolvi |
| Laitteen lyhyt nimi: | NSX400HB1 |
| Tuotteen tai komponentin tyyppi: | Katkaisija |
| Laitteen käyttötarkoitus: | Moottorin suojaus |
| Napojen kuvaus: | 3P |
| Suojattujen napojen kuvaus: | 3D |
| [In] nimellisvirta: | 320 A 65 °C:ssa |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus eristykseen: | Kyllä, EN/IEC 60947-2 mukaisesti |
| Käyttöluokka: | Luokka A |
| Katkaisukyky: | 85 kA Icu 500 V AC 50/60 Hz IEC 60947-2:n mukaisesti80 kA Icu 525 V AC 50/60 Hz IEC 60947-2:n mukaisesti75 kA Icu 660/690 V AC 50/60 Hz IEC 60947-2:n mukaisesti |
| Katkaisukyvyn koodi: | HB1 75 kA 690 V AC |
| Laukaisuyksikön nimi: | Micrologic 2.3 M |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Laukaisuyksikön suojatoiminnot: | LSoI |
| Ohjaustyyppi: | Vaihtokytkin |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] nimellisimpulsijännite: | 8 kV |
| [Ics] nimellinen huoltokatkaisukyky: | 85 kA 500 V AC 50/60 Hz IEC 60947-2:n mukaisesti80 kA 525 V AC 50/60 Hz IEC 60947-2:n mukaisesti75 kA 660/690 V AC 50/60 Hz IEC 60947-2:n mukaisesti |
| Mekaaninen kestävyys: | 15000 jaksoa |
| Sähköinen kestävyys: | 12000 jaksoa 440 V In/26000 jaksoa 440 V In6000 jaksoa 690 V In/23000 jaksoa 690 V In |
| Häviöteho per napa: | 12.29 W |
| Asennustuki: | Pohjalevy |
| Asennusasento: | Vaaka ja pystyTakaosa tasaisena |
| Ylempi liitäntä: | Edestä |
| Alempi liitäntä: | Edestä |
| Liitäntäetäisyys: | 45 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön luokitus: | 320 A 65 °C:ssa |
| Moottorin laukaisuluokka: | 20105 |
| Täydentävä moottorin suojaus: | Vaihe-epätasapaino |
| Pitkän aikaviiveen poiminnan säätötyyppi Ir: | Säädettävissä, 9 asetusta |
| Pitkän aikaviiveen poiminnan säätöalue: | 160...320 A |
| Pitkän aikaviiveen säätötyyppi: | Kiinteä |
| [tr] pitkän aikaviiveen säätöalue: | 120 s 1,5 x Ir:llä laukaisuluokalle 56,5 s 6 x Ir:llä laukaisuluokalle 55 s 7,2 x Ir:llä laukaisuluokalle 5240 s 1,5 x Ir:llä laukaisuluokalle 1013,5 s 6 x Ir:llä laukaisuluokalle 1010 s 7,2 x Ir:llä laukaisuluokalle 10480 s 1,5 x Ir:llä laukaisuluokalle 2026 s 6 x Ir:llä laukaisuluokalle 2020 s 7,2 x Ir:llä laukaisuluokalle 20 |
| Lämpömuisti: | 20 minuuttia ennen laukeamista ja sen jälkeen |
| Lyhyen aikaviiveen poiminnan säätötyyppi Isd: | Säädettävissä, 9 asetusta |
| [Isd] lyhyen aikaviiveen poiminnan säätöalue: | 5...13 x Ir |
| Lyhyen aikaviiveen säätötyyppi: | Kiinteä |
| Hetkellisen poiminnan säätötyyppi Ii: | Kiinteä |
| Hetkellisen poiminnan säätöalue: | 4800 A |
| Maavuotosuojaus: | Ilman |
| Vyöhykevalikoiva lukitus ZSI: | Ilman |
| Paikkojen lukumäärä: | 6 paikkaa |
| Paikallinen merkinanto: | Vilkkuva LED (vihreä) käyttövalmiinaLED 95 % Ith (punainen) lämpötilan ylittyessä asetusarvon |
| Leveys: | 140 mm |
| Korkeus: | 255 mm |
| Syvyys: | 110 mm |
| Nettopaino: | 6.05 kg |
| Yhteensopivuuskoodi: | NSX400 |
| Standardit: | EN/IEC 60947 |
|---|---|
| Tuotesertifikaatit: | CCCEACMarine |
| Ylijänniteluokka: | Luokka II |
| Sähköiskun suojaluokka: | Luokka II |
| Saastumisaste: | 3 IEC 60664-1:n mukaisesti |
| IP-suojausluokka: | IP40 IEC 60529:n mukaisesti |
| IK-suojausluokka: | IK07 IEC 62262:n mukaisesti |
| Ympäristön lämpötila käytön aikana: | -25...70 °C |
| Ympäristön lämpötila varastoinnin aikana: | -50...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000 m...5000 m alentamisella |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606481989055 |
|---|
