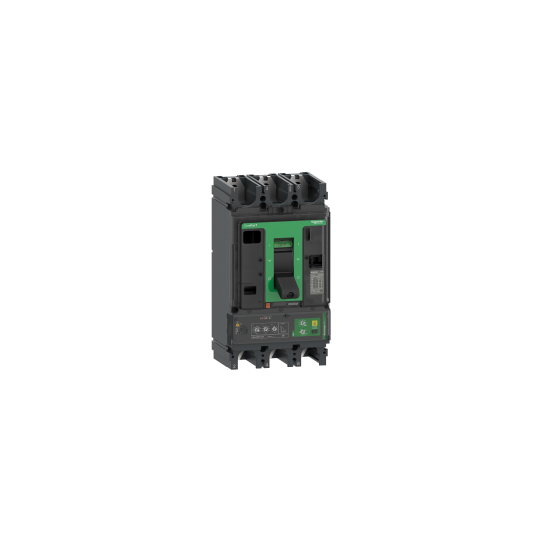

Katkaisija, ComPacT NSX400N, 50 kA/415 VAC, 3-napainen, MicroLogic Vigi 4.3 -laukaisuyksikkö 400A - C40N34V400
SKU: C40N34V400
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Katkaisija, ComPacT NSX400N, 50 kA/415 VAC, 3-napainen, MicroLogic Vigi 4.3 -laukaisuyksikkö 400A - C40N34V400
KUVAUS
| Sarja: | ComPacT uusi sukupolvi |
|---|---|
| Tuotteen nimi: | ComPacT NSX uusi sukupolvi |
| Tuotelinja: | ComPacT NSX400...630 uusi sukupolvi |
| Laitteen lyhyt nimi: | NSX400N |
| Tuote- tai komponenttityyppi: | Vikavirtasuojakytkin |
| Laitteen käyttö: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojattujen napojen kuvaus: | 3D |
| [In] nimellisvirta: | 400 A (40 °C) |
| [Ue] nimellistoimintajännite: | 440 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkkotaajuus: | 50/60 Hz |
| Soveltuvuus eristykseen: | Kyllä, EN/IEC 60947-2 -standardin mukaisesti |
| Käyttöluokka: | Luokka A |
| Katkaisukyky: | 85 kA Icu (220/240 V AC 50/60 Hz) IEC 60947-2 -standardin mukaisesti50 kA Icu (380/415 V AC 50/60 Hz) IEC 60947-2 -standardin mukaisesti42 kA Icu (440 V AC 50/60 Hz) IEC 60947-2 -standardin mukaisesti30 kA Icu (500 V AC 50/60 Hz) IEC 60947-2 -standardin mukaisesti22 kA Icu (525 V AC 50/60 Hz) IEC 60947-2 -standardin mukaisesti10 kA Icu (660/690 V AC 50/60 Hz) IEC 60947-2 -standardin mukaisesti |
| Katkaisukykykoodi: | N 50 kA 415 V AC |
| Laukaisuyksikön nimi: | Micrologic 4.3 |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Laukaisuyksikön suojatoiminnot: | LSoIR |
| Ohjaustyyppi: | Vipukytkin |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz |
|---|---|
| [Uimp] nimellisimpulssikestojännite: | 8 kV |
| [Ics] nimellinen käyttökatkaisukyky: | 85 kA (220/240 V AC 50/60 Hz) IEC 60947-2 -standardin mukaisesti50 kA (380/415 V AC 50/60 Hz) IEC 60947-2 -standardin mukaisesti42 kA (440 V AC 50/60 Hz) IEC 60947-2 -standardin mukaisesti30 kA (500 V AC 50/60 Hz) IEC 60947-2 -standardin mukaisesti11 kA (525 V AC 50/60 Hz) IEC 60947-2 -standardin mukaisesti10 kA (660/690 V AC 50/60 Hz) IEC 60947-2 -standardin mukaisesti |
| Mekaaninen kestävyys: | 15000 jaksoa |
| Sähköinen kestävyys: | 12000 jaksoa (440 V In/26000 jaksoa (440 V In)6000 jaksoa (690 V In/23000 jaksoa (690 V In) |
| Tehohäviö per napa: | 25.6 W N25.6 W L1 ja L322.4 W L2 |
| Asennustuki: | Takalevy |
| Asennusasento: | Vaaka- ja pystysuoraTasainen tausta |
| Yläliitäntä: | Edestä |
| Alaliitäntä: | Edestä |
| Liitäntäjako: | 45 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön luokitus: | 400 A (40 °C) |
| Pitkäaikaisen laukaisuvirran säädön tyyppi Ir: | Säädettävä, 9 asetusta |
| Pitkäaikaisen laukaisuvirran säätöalue: | 160...400 A |
| Pitkäaikaisen viiveen säätötyyppi: | Kiinteä |
| [tr] pitkäaikaisen viiveen säätöalue: | 400 s (1.5 x Ir)16 s (6 x Ir)11 s (7.2 x Ir) |
| Lämpömuisti: | 20 minuuttia ennen ja jälkeen laukaisun |
| Lyhytaikaisen laukaisuvirran säädön tyyppi Isd: | Säädettävä |
| [Isd] lyhytaikaisen laukaisuvirran säätöalue: | 1.5...10 x Ir |
| Lyhytaikaisen viiveen säätötyyppi: | Kiinteä |
| [tsd] lyhytaikaisen viiveen säätöalue: | 0.02 s |
| Välittömän laukaisuvirran säädön tyyppi Ii: | Kiinteä |
| Välittömän laukaisuvirran säätöalue: | 4800 A |
| Vikavirtasuojaus: | Integroitu |
| Vikavirtasuojauksen luokka: | Luokka A |
| Jäännösvirran herkkyyden säätötyyppi: | Säädettävä |
| [I?n] jäännösvirran herkkyyden säätö: | 300 mA500 mA1 A3 A5 A10 A |
| Toimintatila: | POIS PÄÄLTÄ I?n-kiertokytkimellä |
| Jäännösvirran aikaviiveen säätötyyppi: | Säädettävä |
| [?t] jäännösvirran aikaviiveen säätö: | 0 ms60 ms150 ms500 ms1 s |
| Alueellinen valikoiva lukitus (ZSI): | Ilman |
| Paikkojen lukumäärä: | 6 paikka(a) |
| Paikallinen signaalitoiminto: | Vilkkuva LED (vihreä) käyttövalmiinaLED 105 % Ir (punainen) ylikuormitukselleLED 90 % Ir (oranssi) ylikuormitukselle |
| Leveys: | 140 mm |
| Korkeus: | 255 mm |
| Syvyys: | 110 mm |
| Nettopaino: | 6.05 kg |
| Yhteensopivuuskoodi: | NSX400 |
| Standardit: | EN/IEC 60947 |
|---|---|
| Tuotesertifikaatit: | CCCEACMarine |
| Ylijänniteluokka: | Luokka II |
| Sähköiskun suojaluokka: | Luokka II |
| Saastumisaste: | 3 standardin IEC 60664-1 mukaisesti |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin IEC 62262 mukaisesti |
| Ympäristön käyttölämpötila: | -25...70 °C |
| Ympäristön varastointilämpötila: | -50...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000 m...5000 m alentamisella |
| REACh-asetus: | Viite sisältää erityistä huolta aiheuttavia aineita yli raja-arvonEU:n RoHS-direktiivi |
| EAN-koodi: | 3606481994110 |
|---|
