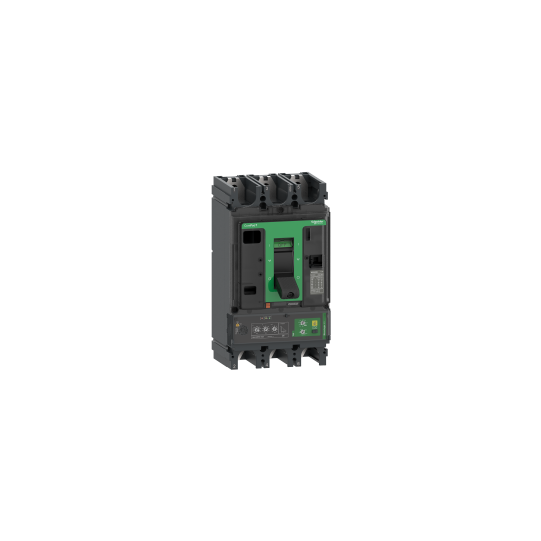

Katkaisija, ComPacT NSX630F, 36kA/415VAC, 3-napainen, MicroLogic Vigi 4.3 -laukaisuyksikkö 570A - C63F34V570
SKU: C63F34V570
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Katkaisija, ComPacT NSX630F, 36kA/415VAC, 3-napainen, MicroLogic Vigi 4.3 -laukaisuyksikkö 570A - C63F34V570
KUVAUS
| Sarja: | ComPacT uusi sukupolvi |
|---|---|
| Tuotteen nimi: | ComPacT NSX uusi sukupolvi |
| Tuotevalikoima: | ComPacT NSX400...630 uusi sukupolvi |
| Laitteen lyhyt nimi: | NSX630F |
| Tuotteen tai komponentin tyyppi: | Vikavirtasuojakytkin |
| Laitteen käyttö: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojattujen napojen kuvaus: | 3D |
| [In] nimellisvirta: | 570 A kohdassa 40 °C |
| [Ue] nimelliskäyttöjännite: | 440 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus eristykseen: | Kyllä, standardin EN/IEC 60947-2 mukaisesti |
| Käyttöluokka: | Luokka A |
| Katkaisukyky: | 40 kA Icu kohdassa 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti36 kA Icu kohdassa 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti30 kA Icu kohdassa 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti25 kA Icu kohdassa 500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti20 kA Icu kohdassa 525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti10 kA Icu kohdassa 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| Katkaisukyvyn koodi: | F 36 kA 415 V AC |
| Laukaisuyksikön nimi: | Micrologic 4.3 |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Laukaisuyksikön suojatoiminnot: | LSoIR |
| Hallintatyyppi: | Vipu |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz |
|---|---|
| [Uimp] nimellisimpulssijännite: | 8 kV |
| [Ics] nimelliskäyttökatkaisukyky: | 40 kA kohdassa 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti36 kA kohdassa 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti30 kA kohdassa 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti25 kA kohdassa 500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti10 kA kohdassa 525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti10 kA kohdassa 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| Mekaaninen kestävyys: | 15000 jaksoa |
| Sähköinen kestävyys: | 8000 jaksoa kohdassa 440 V In/24000 jaksoa kohdassa 440 V In6000 jaksoa kohdassa 690 V In/22000 jaksoa kohdassa 690 V In |
| Tehohäviö per napa: | 45,49 W N45,49 W L1 ja L338,99 W L2 |
| Asennustuki: | Takalevy |
| Asennusasento: | Vaaka- ja pystyasennossaTasaisesti takaosassa |
| Yläliitäntä: | Edessä |
| Alaliitäntä: | Edessä |
| Liitäntäväli: | 45 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön luokitus: | 570 A kohdassa 40 °C |
| Pitkän viiveen nostoasetustyyppi Ir: | Säädettävä 9 asetusta |
| Pitkän viiveen nostoasetusalue: | 250...570 A |
| Pitkän viiveen säätötyyppi: | Kiinteä |
| [tr] pitkän viiveen säätöalue: | 400 s kohdassa 1.5 x Ir16 s kohdassa 6 x Ir11 s kohdassa 7.2 x Ir |
| Lämpömuisti: | 20 minuuttia ennen ja jälkeen laukaisun |
| Lyhytaikaisen noston säätötyyppi Isd: | Säädettävä |
| [Isd] lyhytaikaisen noston säätöalue: | 1.5...10 x Ir |
| Lyhytaikaisen viiveen säätötyyppi: | Kiinteä |
| [tsd] lyhytaikaisen viiveen säätöalue: | 0,02 s |
| Välittömän noston säätötyyppi Ii: | Kiinteä |
| Välittömän noston säätöalue: | 6900 A |
| Maasulkusuojaus: | Integroitu |
| Maasulkusuojauksen luokka: | Luokka A |
| Jäännösvirran herkkyyden säätötyyppi: | Säädettävä |
| [I?n] jäännösvirran herkkyyden säätö: | 300 mA500 mA1 A3 A5 A10 A |
| Käyttötila: | OFF käyttämällä I?n kiertokytkintä |
| Jäännösvirran viiveen säätötyyppi: | Säädettävä |
| [?t] jäännösvirran viiveen säätö: | 0 ms60 ms150 ms500 ms1 s |
| Vyöhykevalikoiva lukitus ZSI: | Ilman |
| Paikkojen lukumäärä: | 6 paikka(a) |
| Paikallinen merkinanto: | Vilkkuva LED (vihreä) käyttövalmiinaLED 105 % Ir (punainen) ylikuormitukselleLED 90 % Ir (oranssi) ylikuormitukselle |
| Leveys: | 140 mm |
| Korkeus: | 255 mm |
| Syvyys: | 110 mm |
| Nettopaino: | 6,2 kg |
| Yhteensopivuuskoodi: | NSX630 |
| Standardit: | EN/IEC 60947 |
|---|---|
| Tuotesertifikaatit: | CCCEACMarine |
| Ylijänniteluokka: | Luokka II |
| Sähköiskun suojaluokka: | Luokka II |
| Saasteaste: | 3 standardin IEC 60664-1 mukaisesti |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin IEC 62262 mukaisesti |
| Ympäristön ilman lämpötila käytössä: | -25...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -50...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000 m...5000 m alentamisella |
| REACh-asetus: | Viite sisältää erityistä huolta aiheuttavia aineita raja-arvon yläpuolellaEU RoHS-direktiivi |
| EAN-koodi: | 3606481994080 |
|---|
