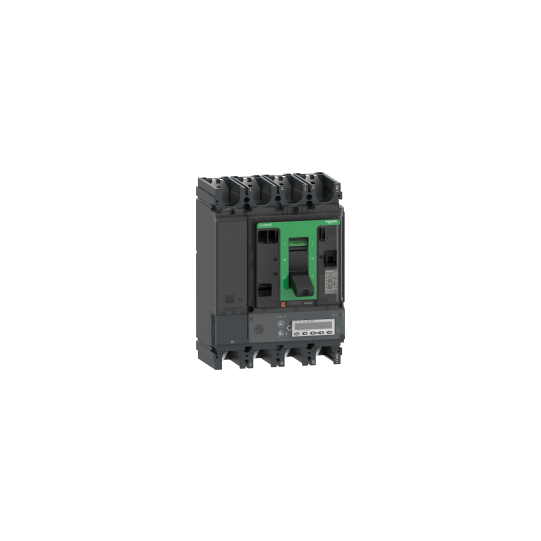

katkaisija ComPacT NSX630HB1, 75 kA, 690 VAC, laukaisuyksikkö MicroLogic 6.3 E 630 A, 4-napainen 4d - C63V46E630
SKU: C63V46E630
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
katkaisija ComPacT NSX630HB1, 75 kA, 690 VAC, laukaisuyksikkö MicroLogic 6.3 E 630 A, 4-napainen 4d - C63V46E630
KUVAUS
| Sarja: | ComPacT uusi sukupolvi |
|---|---|
| Tuotteen nimi: | ComPacT NSX uusi sukupolvi |
| Tuotevalikoima: | ComPacT NSX400...630 uusi sukupolvi |
| Laitteen lyhyt nimi: | NSX630HB1 |
| Tuotteen tai komponentin tyyppi: | Katkaisija |
| Laitteen käyttötarkoitus: | Jakelu |
| Napojen kuvaus: | 4P |
| Suojattujen napojen kuvaus: | 4D3D + OSN3D + N/23D |
| Neutraaliasento: | Vasen |
| [In] nimellisvirta: | 630 A (40 °C) |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz |
| Verkkotyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus eristykseen: | Kyllä, standardin EN/IEC 60947-2 mukainen |
| Käyttöluokka: | Luokka A |
| Katkaisukyky: | 85 kA Icu (500 V AC 50/60 Hz) standardin IEC 60947-2 mukainen80 kA Icu (525 V AC 50/60 Hz) standardin IEC 60947-2 mukainen75 kA Icu (660/690 V AC 50/60 Hz) standardin IEC 60947-2 mukainen |
| Katkaisukykykoodi: | HB1 75 kA 690 V AC |
| Laukaisuyksikön nimi: | Micrologic 6.3 E |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Laukaisuyksikön suojatoiminnot: | LSIG |
| Ohjaustyyppi: | Vipukytkin |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] nimellisimpulsinkestojännite: | 8 kV |
| [Ics] nimellinen huoltokatkaisukyky: | 85 kA (500 V AC 50/60 Hz) standardin IEC 60947-2 mukainen80 kA (525 V AC 50/60 Hz) standardin IEC 60947-2 mukainen75 kA (660/690 V AC 50/60 Hz) standardin IEC 60947-2 mukainen |
| Mekaaninen kestävyys: | 15000 jaksoa |
| Sähköinen kestävyys: | 8000 jaksoa (440 V In/2)4000 jaksoa (440 V In)6000 jaksoa (690 V In/2)2000 jaksoa (690 V In) |
| Tehohäviö per napa: | 39.69 W |
| Asennustuki: | Takalevy |
| Asennusasento: | Vaaka- ja pystysuoraTasaisesti takapuolella |
| Yläliitäntä: | Etu |
| Alaliitäntä: | Etu |
| Liitäntäjako: | 45 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön luokitus: | 630 A (40 °C) |
| Pitkäaikaisen laukaisun säädön tyyppi Ir: | Säädettävissä 9 asetusta |
| Pitkäaikaisen laukaisun säätöalue: | 250...630 A |
| Pitkäaikaisen viiveen säätötyyppi: | Säädettävä |
| [tr] pitkäaikaisen viiveen säätöalue: | 15...400 s (1.5 x Ir)0.5...16 s (6 x Ir)0.35...11 s (7.2 x Ir) |
| Nollasuojauksen asetus: | 0.5 x Ir (3D + N/2)1 x Ir (4D)1.6 x Ir (3D + OSN)Ei suojausta (3D) |
| Terminen muisti: | 20 minuuttia ennen ja jälkeen laukaisun |
| Lyhytaikaisen laukaisun säädön tyyppi Isd: | Säädettävä |
| [Isd] lyhytaikaisen laukaisun säätöalue: | 1.5...11 x In |
| Lyhytaikaisen viiveen säätötyyppi: | Säädettävissä 5 asetusta |
| [tsd] lyhytaikaisen viiveen säätöalue: | 0...0.4 s I²t=off0.1...0.4 s I²t=on |
| Välittömän laukaisun säätötyyppi Ii: | Säädettävä |
| Välittömän laukaisun säätöalue: | 1.5...11 x In |
| Maasulun laukaisun säädön tyyppi: | Säädettävissä 9 asetusta |
| [Ig] maasulun laukaisun säätöalue: | 0.2...1 x InIg ota käyttöön/poista käytöstä |
| Maasulun aikaviiveen säätötyyppi -tg: | Säädettävissä 5 asetusta |
| [tg] maasulun aikaviiveen säätöalue: | 0...0.4 s I²t=off0.1...0.4 s I²t=on |
| Maavuotosuojaus: | Ilman |
| Vyöhykevalikoiva lukitus ZSI: | Sisältää |
| Paikkojen lukumäärä: | 6 paikkaa |
| Paikallinen signalointi: | Vilkkuva LED (vihreä) käyttövalmiinaLED 105 % Ir (punainen) ylikuormituksestaLED 90 % Ir (oranssi) ylikuormituksesta |
| Näytön tyyppi: | LCD-näyttö |
| Mittaustyyppi: | Energiamittari |
| Tietoliikenne: | Kulutusvirta ja -tehoVälittömät ja kulutusarvotTehon laatuEnergiakulutusHuoltoväli-ilmaisimetMaksimi-/minimiarvotAikaleimatut historiat ja tapahtumataulukotSuojaus- ja hälytysasetukset |
| Leveys: | 185 mm |
| Korkeus: | 255 mm |
| Syvyys: | 110 mm |
| Nettopaino: | 8.13 kg |
| Yhteensopivuuskoodi: | NSX630 |
| Standardit: | EN/IEC 60947 |
|---|---|
| Tuotesertifikaatit: | CCCEACMarine |
| Ylijänniteluokka: | Luokka II |
| Sähköiskun suojaluokka: | Luokka II |
| Saastumisaste: | 3 standardin IEC 60664-1 mukainen |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukainen |
| IK-iskunkestävyysluokka: | IK07 standardin IEC 62262 mukainen |
| Käyttöympäristön lämpötila: | -25...70 °C |
| Varastointiympäristön lämpötila: | -40...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000 m...5000 m alennuksella |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606481989154 |
|---|
