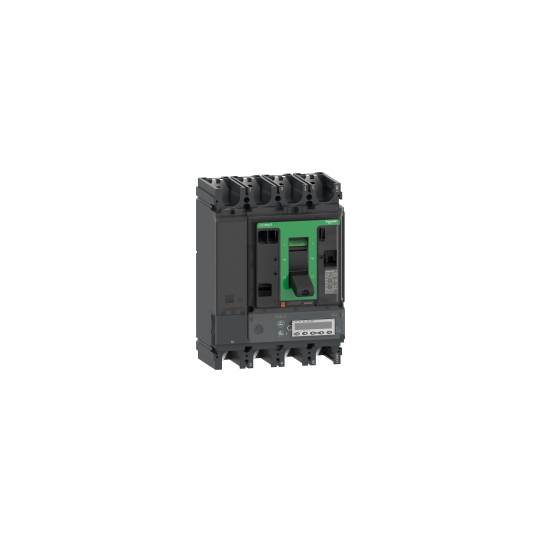

Katkaisija ComPacT NSX630R, 200 kA 415 VAC, MicroLogic 6.3 E laukaisuyksikkö 630 A, 4-napainen 4d - C63R46E630
SKU: C63R46E630
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Katkaisija ComPacT NSX630R, 200 kA 415 VAC, MicroLogic 6.3 E laukaisuyksikkö 630 A, 4-napainen 4d - C63R46E630
KUVAUS
| Sarja: | ComPacT uusi sukupolvi |
|---|---|
| Tuotteen nimi: | ComPacT NSX uusi sukupolvi |
| Tuoteperhe: | ComPacT NSX400...630 uusi sukupolvi |
| Laitteen lyhyt nimi: | NSX630R |
| Tuote tai komponenttityyppi: | Katkaisija |
| Laitesovellus: | Jakelu |
| Napojen kuvaus: | 4P |
| Suojattujen napojen kuvaus: | 4D3D + OSN3D + N/23D |
| Nollapiste: | Vasen |
| [In] nimellisvirta: | 630 A 40 °C:ssa |
| [Ue] nimellistoimintajännite: | 690 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Sopivuus eristykseen: | Kyllä, standardin EN/IEC 60947-2 mukaisesti |
| Käyttöluokka: | Luokka A |
| Katkaisukyky: | 200 kA Icu 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti200 kA Icu 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti200 kA Icu 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti80 kA Icu 500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti65 kA Icu 525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti45 kA Icu 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| Katkaisukykykoodi: | R 200 kA 415 V AC |
| Laukaisuyksikön nimi: | Micrologic 6.3 E |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Laukaisuyksikön suojaustoiminnot: | LSIG |
| Ohjauksen tyyppi: | Vipu |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] nimellinen impulssinkesto: | 8 kV |
| [Ics] nimellinen käyttökatkaisukyky: | 200 kA 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti200 kA 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti200 kA 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti80 kA 500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti65 kA 525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti45 kA 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| Mekaaninen kestävyys: | 15000 sykliä |
| Sähköinen kestävyys: | 8000 sykliä 440 V In/24000 sykliä 440 V In6000 sykliä 690 V In/22000 sykliä 690 V In |
| Tehohäviö napaa kohden: | 39.69 W |
| Asennustuki: | Taustalevy |
| Asennusasento: | Vaaka- ja pystysuoraTasainen takapuoli |
| Yläliitäntä: | Etu |
| Alaliitäntä: | Etu |
| Liitäntäväli: | 45 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön luokitus: | 630 A 40 °C:ssa |
| Pitkäaikaisen laukaisun säädön tyyppi Ir: | Säädettävä, 9 asetusta |
| Pitkäaikaisen laukaisun säätöalue: | 250...630 A |
| Pitkän viiveen säädön tyyppi: | Säädettävä |
| [tr] pitkän viiveen säätöalue: | 15...400 s 1.5 x Ir0.5...16 s 6 x Ir0.35...11 s 7.2 x Ir |
| Nollapisteen suojausasetus: | 0.5 x Ir (3D + N/2)1 x Ir (4D)1.6 x Ir (3D + OSN)Ei suojausta (3D) |
| Lämpömuisti: | 20 minuuttia ennen ja jälkeen laukaisun |
| Lyhytaikaisen laukaisun säädön tyyppi Isd: | Säädettävä |
| [Isd] lyhytaikaisen laukaisun säätöalue: | 1.5...11 x In |
| Lyhytaikaisen viiveen säädön tyyppi: | Säädettävä, 5 asetusta |
| [tsd] lyhytaikaisen viiveen säätöalue: | 0...0.4 s I²t=off0.1...0.4 s I²t=on |
| Hetkellisen laukaisun säädön tyyppi Ii: | Säädettävä |
| Hetkellisen laukaisun säätöalue: | 1.5...11 x In |
| Maasulun laukaisun säädön tyyppi: | Säädettävä, 9 asetusta |
| [Ig] maasulun laukaisun säätöalue: | 0.2...1 x InIg käytössä/pois päältä |
| Maasulun aikaviiveen säädön tyyppi -tg: | Säädettävä, 5 asetusta |
| [tg] maasulun aikaviiveen säätöalue: | 0...0.4 s I²t=off0.1...0.4 s I²t=on |
| Maavuotosuojaus: | Ilman |
| Vyöhykevalikoiva lukitus ZSI: | Kanssa |
| Paikkojen lukumäärä: | 6 paikkaa |
| Paikallinen merkinanto: | Vilkkuva LED (vihreä) toimintavalmiinaLED 105 % Ir (punainen) ylikuormitusLED 90 % Ir (oranssi) ylikuormitus |
| Näytön tyyppi: | LCD-näyttö |
| Mittauksen tyyppi: | Energiamittari |
| Tietoliikenne: | Tarvikevirta ja -tehoHuoltoindikaattoritEnergiansäästöAikaleimatut historiat ja tapahtumataulukotTehonlaatuSuojaus- ja hälytysasetuksetMaksimi-/minimimittaritHetkelliset ja kysyntäarvot |
| Leveys: | 185 mm |
| Korkeus: | 255 mm |
| Syvyys: | 110 mm |
| Nettopaino: | 8.13 kg |
| Yhteensopivuuskoodi: | NSX630 |
| Standardit: | EN/IEC 60947 |
|---|---|
| Tuotesertifikaatit: | MarineCCCEAC |
| Ylijänniteluokka: | Luokka II |
| Sähköiskun suojausluokka: | Luokka II |
| Likaantumisaste: | 3 standardin IEC 60664-1 mukaisesti |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin IEC 62262 mukaisesti |
| Ympäristön ilman lämpötila käytössä: | -25...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000 m...5000 m alentamisella |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606481988959 |
|---|
