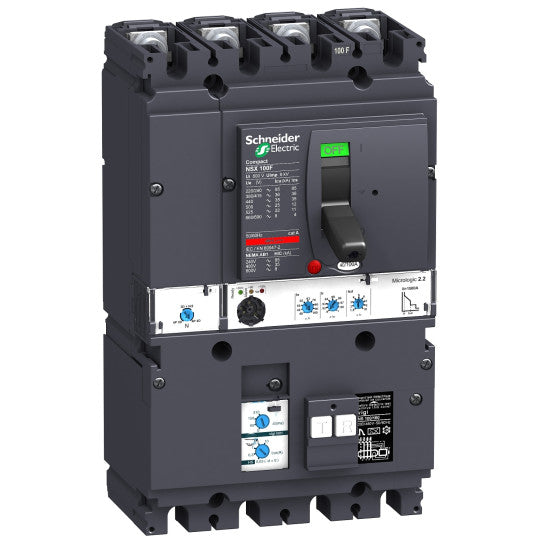

VigiComPact NSX100B -katkaisija, 25 kA @ 415 VAC, MicroLogic 2.2 -laukaisuyksikkö 100 A, Vigi MH -lisämoduuli, 4P 4d - LV429984
SKU: LV429984
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
VigiComPact NSX100B -katkaisija, 25 kA @ 415 VAC, MicroLogic 2.2 -laukaisuyksikkö 100 A, Vigi MH -lisämoduuli, 4P 4d - LV429984
KUVAUS
| Sarja: | ComPact |
|---|---|
| Tuotteen nimi: | ComPact NSX |
| Tuotevalikoima: | ComPact NSX100...250 |
| Laitteen lyhyt nimi: | VigiCompact NSX100B |
| Tuote tai komponenttityyppi: | Katkaisija Vigi-lisäosalla |
| Laitteen käyttö: | Jakelu |
| Napojen kuvaus: | 4P |
| Suojattujen napojen kuvaus: | 3t3t + N/24t |
| Nollapisteen sijainti: | Vasen |
| [In] nimellisvirta: | 100 A 40 °C:ssa |
| [Ue] nimelliskäyttöjännite: | 440 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus eristykseen: | Kyllä standardin EN/IEC 60947-2 mukaisesti |
| Käyttöluokka: | Luokka A |
| Katkaisukyky: | 15 kA Icu 500 V AC 50/60 Hz:llä standardin IEC 60947-2 mukaisesti20 kA Icu 440 V AC 50/60 Hz:llä standardin IEC 60947-2 mukaisesti25 kA Icu 380/415 V AC 50/60 Hz:llä standardin IEC 60947-2 mukaisesti40 kA Icu 220/240 V AC 50/60 Hz:llä standardin IEC 60947-2 mukaisesti |
| Katkaisukykykoodi: | B 25 kA 415 V AC |
| Laukaisuyksikön nimi: | Micrologic 2.2 |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Laukaisuyksikön suojatoiminnot: | LSoI |
| Ohjaustyyppi: | Vaihto |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] nimellisimpulsinkestojännite: | 8 kV |
| [Ics] nimellinen käyttökatkaisukyky: | 20 kA 440 V AC 50/60 Hz:llä standardin IEC 60947-2 mukaisesti25 kA 380/415 V AC 50/60 Hz:llä standardin IEC 60947-2 mukaisesti40 kA 220/240 V AC 50/60 Hz:llä standardin IEC 60947-2 mukaisesti7.5 kA 500 V AC 50/60 Hz:llä standardin IEC 60947-2 mukaisesti |
| Mekaaninen kestävyys: | 50000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa 690 V In20000 jaksoa 690 V In/230000 jaksoa 440 V In50000 jaksoa 440 V In/2 |
| Asennustuki: | Pohjalevy |
| Yläliitäntä: | Etu |
| Alaliitäntä: | Etu |
| Liitäntäväli: | 35 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön luokitus: | 100 A 40 °C:ssa |
| Pitkän aikavälin poiminta-asetuksen tyyppi Ir: | Säädettävä 9 asetusta |
| Pitkän aikavälin poiminta-alue: | 40...100 A |
| Pitkän aikaviiveen säätötyyppi: | Kiinteä |
| [tr] pitkän aikaviiveen säätöalue: | 11 s 7.2 x Ir16 s 6 x Ir400 s 1.5 x Ir |
| Lämpömuisti: | 20 minuuttia ennen laukeamista ja sen jälkeen |
| Lyhytaikainen poiminta-asetuksen tyyppi Isd: | Säädettävä 9 asetusta |
| [Isd] lyhytaikainen poiminta-alue: | 1.5...10 x Ir |
| Lyhytaikainen viiveen säätötyyppi: | Kiinteä |
| Välitön poiminta-asetuksen tyyppi Ii: | Kiinteä |
| Välitön poiminta-alue: | 1500 A |
| Maavuotosuojaus: | Sisältää |
| Maavuodon lisämoduulin nimi: | MH |
| Maavuotosuojauksen luokka: | Luokka A |
| Jäännösvuodon herkkyyden säätötyyppi: | Säädettävä 5 asetusta |
| [I?n] jäännösvuodon herkkä säätö: | 0.03...10 A |
| Jäännösvuodon aikaviiveen säätötyyppi: | Säädettävä 4 asetusta |
| Nollajohdinsuojauksen asetus: | 0.5 x Ir (3t + N/2)1 x Ir (4t)Ei suojausta (3t) |
| Vyöhykevalintainen lukitus ZSI: | Ilman |
| Paikkojen määrä: | 6 paikkaa |
| Paikallinen merkinanto: | Vilkkuva LED (vihreä) käyttövalmiinaLED 105 % Ir (punainen) ylikuormitukselleLED 90 % Ir (oranssi) ylikuormitukselle |
| Leveys: | 140 mm |
| Korkeus: | 236 mm |
| Syvyys: | 86 mm |
| Tuotteen paino: | 2.4 kg |
| Yhteensopivuuskoodi: | NSX100 |
| Standardit: | EN/IEC 60947 |
|---|---|
| Tuotesertifikaatit: | CCCEACMarine |
| Ylijänniteluokka: | Luokka II |
| Sähköiskun suojausluokka: | Luokka II |
| Saasteaste: | 3 standardin IEC 60664-1 mukaisesti |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin IEC 62262 mukaisesti |
| Ympäristön ilman lämpötila käytön aikana: | -25...70 °C |
| Ympäristön ilman lämpötila varastoinnin aikana: | -50...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000 m...5000 m alentamisella |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteEU RoHS -direktiivi |
| EAN-koodi: | 3606480008306 |
|---|
