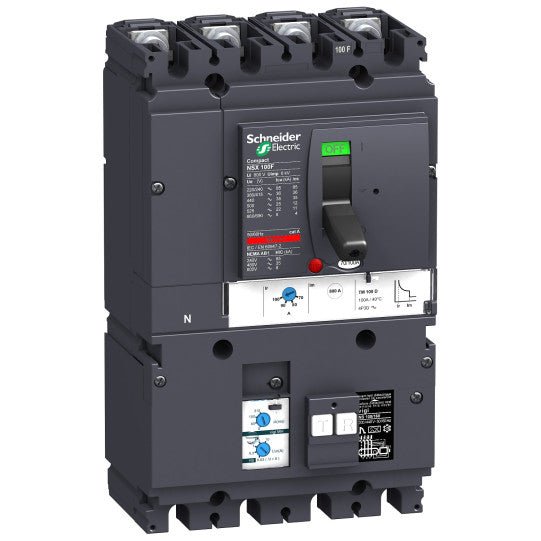

automaattinen katkaisija VigiComPact NSX100B, 25 kA 415 V AC, laukaisuyksikkö TM-D 100 A, lisälaite Vigi MH -moduuli, 4P 4d - LV429960
SKU: LV429960
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
automaattinen katkaisija VigiComPact NSX100B, 25 kA 415 V AC, laukaisuyksikkö TM-D 100 A, lisälaite Vigi MH -moduuli, 4P 4d - LV429960
KUVAUS
| Sarja: | ComPact |
|---|---|
| Tuotteen nimi: | ComPact NSX |
| Tuotevalikoima: | ComPact NSX100...250 |
| Laitteen lyhyt nimi: | VigiCompact NSX100B |
| Tuotteen tai komponentin tyyppi: | Katkaisija Vigi-lisäosalla |
| Laitteen sovellus: | Jakelu |
| Napojen kuvaus: | 4P |
| Suojattujen napojen kuvaus: | 4t |
| Nollapisteen sijainti: | Vasen |
| [In] nimellisvirta: | 100 A (40 °C) |
| [Ue] nimelliskäyttöjännite: | 440 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus eristykseen: | Kyllä standardin EN/IEC 60947-2 mukaisesti |
| Käyttöluokka: | Luokka A |
| Katkaisukyky: | 15 kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-220 kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-225 kA Icu at 380/415 V AC 50/60 Hz conforming to IEC 60947-240 kA Icu at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 |
| Katkaisukyvyn koodi: | B 25 kA 415 V AC |
| Laukaisuyksikön nimi: | TM-D |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Laukaisuyksikön suojatoiminnot: | LI |
| Ohjauksen tyyppi: | Vipu |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] nimellisimpulssi-jännitekestävyys: | 8 kV |
| [Ics] nimellinen käyttökatkaisukyky: | 20 kA (440 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti)25 kA (380/415 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti)40 kA (220/240 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti)7.5 kA (500 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti) |
| Mekaaninen kestävyys: | 50000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa (690 V In)20000 jaksoa (690 V In/2)30000 jaksoa (440 V In)50000 jaksoa (440 V In/2) |
| Asennustuki: | Takalevy |
| Yläliitäntä: | Edestä |
| Alaliitäntä: | Edestä |
| Liitäntäjako: | 35 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön nimellisarvo: | 100 A (40 °C) |
| Pitkän viiveen laukaisun säätötyyppi Ir: | Säädettävä |
| Pitkän viiveen laukaisun säätöalue: | 0.7...1 x In |
| Pitkän viiveen säädön tyyppi: | Kiinteä |
| [tr] pitkän viiveen säätöalue: | 120...400 s (1.5 x In)15 s (6 x Ir) |
| Lyhyen viiveen laukaisun säätötyyppi Isd: | Kiinteä |
| [Isd] lyhyen viiveen laukaisun säätöalue: | 800 A |
| Lyhyen viiveen säädön tyyppi: | Kiinteä |
| Maavuotosuojaus: | Sisältää |
| Maavuotosuojauslisäosan nimi: | MH |
| Maavuotosuojauksen luokka: | Luokka A |
| Maavuotosuojan herkkyyssäätötyyppi: | Säädettävä, 5 asetusta |
| [I?n] jäännösvirran maavuodon herkkä säätö: | 0.03...10 A |
| Jäännösvirran maavuodon aikaviiveen säätötyyppi: | Säädettävä, 4 asetusta |
| Nollasuojauksen asetus: | 1 x Ir (4t) |
| Paikkojen lukumäärä: | 6 paikka(a) |
| Leveys: | 140 mm |
| Korkeus: | 236 mm |
| Syvyys: | 86 mm |
| Tuotteen paino: | 2.4 kg |
| Yhteensopivuuskoodi: | NSX100 |
| Standardit: | EN/IEC 60947 |
|---|---|
| Tuotesertifikaatit: | CCCEACMarine |
| Ylijänniteluokka: | Luokka II |
| Sähköiskun suojausluokka: | Luokka II |
| Saasteaste: | 3 standardin IEC 60664-1 mukaisesti |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin IEC 62262 mukaisesti |
| Ympäristön lämpötila käytössä: | -25...70 °C |
| Ympäristön lämpötila varastoinnissa: | -50...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000 m...5000 m alentamisella |
| Kestävän kehityksen tarjontatila: | Green Premium -tuoteEU RoHS -direktiivi |
| EAN-koodi: | 3606480008160 |
|---|
