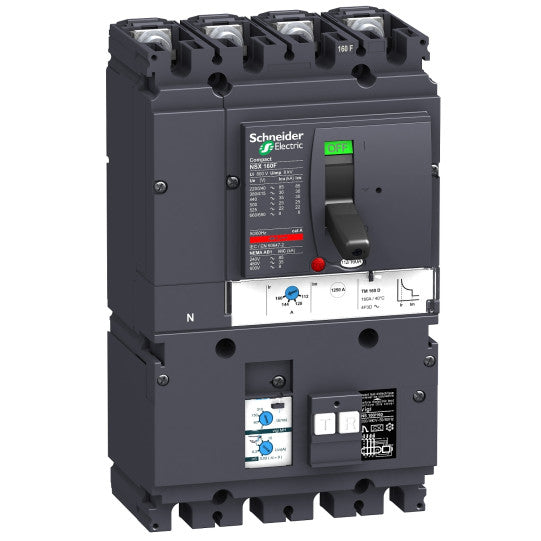

VigiComPact NSX160B-katkaisija, 25 kA @ 415 VAC, TM-D-laukaisuyksikkö 125 A, Vigi MH -lisäosa, 4P 4d - LV430361
SKU: LV430361
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
VigiComPact NSX160B-katkaisija, 25 kA @ 415 VAC, TM-D-laukaisuyksikkö 125 A, Vigi MH -lisäosa, 4P 4d - LV430361
KUVAUS
| Sarja: | ComPact |
|---|---|
| Tuotteen nimi: | ComPact NSX |
| Tuotevalikoima: | ComPact NSX100...250 |
| Laitteen lyhyt nimi: | VigiCompact NSX160B |
| Tuote tai komponenttityyppi: | Katkaisija, jossa Vigi-lisäosa |
| Laitteen käyttökohde: | Jakelu |
| Napojen kuvaus: | 4P |
| Suojattujen napojen kuvaus: | 4t |
| Nollapiste: | Vasen |
| [In] nimellisvirta: | 125 A at 40 °C |
| [Ue] nimelliskäyttöjännite: | 440 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus eristykseen: | Kyllä, standardin EN/IEC 60947-2 mukaisesti |
| Käyttöluokka: | Luokka A |
| Katkaisukyky: | 15 kA Icu at 500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti20 kA Icu at 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti25 kA Icu at 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti40 kA Icu at 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| Katkaisukykykoodi: | B 25 kA 415 V AC |
| Laukaisuyksikön nimi: | TM-D |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Laukaisuyksikön suojatoiminnot: | LI |
| Ohjaustyyppi: | Vaihtaa |
| Asennustila: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] nimellisimpulssijännite: | 8 kV |
| [Ics] nimellinen käyttökatkaisukyky: | 20 kA at 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti25 kA at 380/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti40 kA at 220/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti15 kA at 500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| Mekaaninen kestävyys: | 40000 sykliä |
| Sähköinen kestävyys: | 7500 sykliä at 690 V In15000 sykliä at 690 V In/220000 sykliä at 440 V In40000 sykliä at 440 V In/2 |
| Asennustuki: | Taustalevy |
| Yläliitäntä: | Edessä |
| Alapuolen liitäntä: | Edessä |
| Liitäntäpiste: | 35 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön luokitus: | 125 A at 40 °C |
| Pitkän aikavälin poiminnan säätötyyppi Ir: | Säädettävä |
| Pitkän aikavälin poiminnan säätöalue: | 0.7...1 x In |
| Pitkän aikavälin viiveen säätötyyppi: | Kiinteä |
| [tr] pitkän aikavälin viiveen säätöalue: | 120...400 s at 1.5 x In15 s at 6 x Ir |
| Lyhytaikainen poimintasäädön tyyppi Isd: | Kiinteä |
| [Isd] lyhytaikaisen poiminnan säätöalue: | 1250 A |
| Lyhytaikainen viiveen säätötyyppi: | Kiinteä |
| Maavuotosuojaus: | Kanssa |
| Maavuotolisäosan nimi: | MH |
| Maavuotosuojaluokka: | Luokka A |
| Jäännösmaavuodon herkkyyden säätötyyppi: | Säädettävä 5 asetusta |
| [I?n] jäännösmaavuodon herkkä säätö: | 0.03...10 A |
| Jäännösmaavuodon aikaviiveen säätötyyppi: | Säädettävä 4 asetusta |
| Nollasuojauksen asetus: | 1 x Ir (4t) |
| Paikkojen määrä: | 6 paikka(a) |
| Leveys: | 140 mm |
| Korkeus: | 236 mm |
| Syvyys: | 86 mm |
| Tuotteen paino: | 2.6 kg |
| Yhteensopivuuskoodi: | NSX160 |
| Standardit: | EN/IEC 60947 |
|---|---|
| Tuotesertifikaatit: | CCCEACMarine |
| Ylijänniteluokka: | Luokka II |
| Sähköiskun suojaluokka: | Luokka II |
| Saastumisaste: | 3 standardin IEC 60664-1 mukaisesti |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin IEC 62262 mukaisesti |
| Ympäristön ilman lämpötila käytössä: | -25...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -50...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000 m...5000 m alentamisella |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteEU RoHS -direktiivi |
| EAN-koodi: | 3606480009822 |
|---|---|
| Substitution_texte: | Tuotetta ei ole saatavilla. Tässä tarjoamamme vastaava viite: C12B44V160L - Katkaisija ComPacT NSXm B (25 kA 415 VAC), 4P 4d, 160 A Micrologic 4.1 laukaisuyksikkö, EverLink-liittimet |
