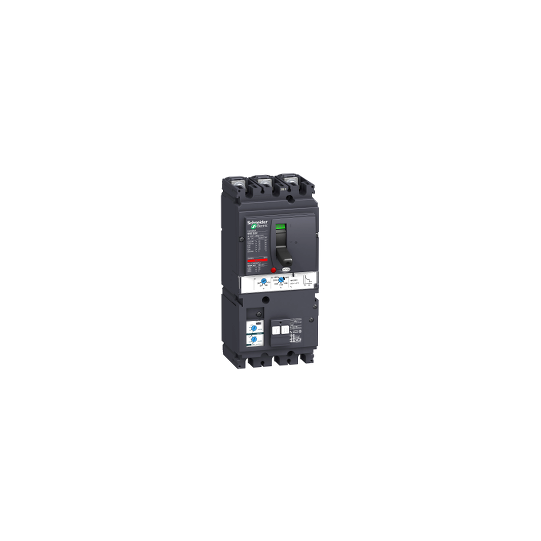

automaattisulake VigiComPact NSX250B, 25 kA @ 415 VAC, laukaisija TM-D 250 A, Vigi MH -lisämoduuli, 3P 3d - LV431900
SKU: LV431900
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
automaattisulake VigiComPact NSX250B, 25 kA @ 415 VAC, laukaisija TM-D 250 A, Vigi MH -lisämoduuli, 3P 3d - LV431900
KUVAUS
| Sarja: | ComPact |
|---|---|
| Tuotteen nimi: | ComPact NSX |
| Tuotevalikoima: | ComPact NSX100...250 |
| Laitteen lyhyt nimi: | VigiCompact NSX250B |
| Tuotteen tai komponentin tyyppi: | Katkaisija Vigi-lisäosalla |
| Laitteen käyttö: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojattujen napojen kuvaus: | 3t |
| [In] nimellisvirta: | 250 A (40 °C) |
| [Ue] nimelliskäyttöjännite: | 440 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkon taajuus: | 50/60 Hz |
| Soveltuvuus eristykseen: | Kyllä, EN/IEC 60947-2 -standardin mukaisesti |
| Käyttöluokka: | Luokka A |
| Katkaisukyky: | 15 kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-220 kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-225 kA Icu at 380/415 V AC 50/60 Hz conforming to IEC 60947-240 kA Icu at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 |
| Katkaisukykykoodi: | B 25 kA 415 V AC |
| Laukaisuyksikön nimi: | TM-D |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Laukaisuyksikön suojaustoiminnot: | LI |
| Ohjaustyyppi: | Vipu |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] nimellisimpulssijännite: | 8 kV |
| [Ics] nimellinen käyttökatkaisukyky: | 20 kA at 440 V AC 50/60 Hz conforming to IEC 60947-225 kA at 380/415 V AC 50/60 Hz conforming to IEC 60947-240 kA at 220/240 V AC 50/60 Hz conforming to IEC 60947-215 kA at 500 V AC 50/60 Hz conforming to IEC 60947-2 |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 5000 jaksoa 690 V In10000 jaksoa 690 V In/210000 jaksoa 440 V In20000 jaksoa 440 V In/2 |
| Asennustuki: | Taustalevy |
| Yläliitäntä: | Etu |
| Alaliitäntä: | Etu |
| Liitäntäväli: | 35 mm |
| Suojaustyyppi: | L |
| Laukaisuyksikön luokitus: | 250 A (40 °C) |
| Pitkäaikaisen virranoton säätötyyppi Ir: | Säädettävä |
| Pitkäaikaisen virranoton säätöalue: | 0.7...1 x In |
| Pitkäaikaisen viiveen säätötyyppi: | Kiinteä |
| [tr] pitkäaikaisen viiveen säätöalue: | 120...400 s (1.5 x In)15 s (6 x Ir) |
| Lyhytaikaisen virranoton säätötyyppi Isd: | Säädettävä |
| [Isd] lyhytaikaisen virranoton säätöalue: | 5...10 x In |
| Lyhytaikaisen viiveen säätötyyppi: | Kiinteä |
| Maasulkusuojaus: | Sisältää |
| Maasulkulisäosan moduulin nimi: | MH |
| Maasulkusuojauksen luokka: | Luokka A |
| Jäännösvirran herkkyyden säätötyyppi: | Säädettävä, 5 asetusta |
| [I?n] jäännösvirran herkkyyden säätö: | 0.03...10 A |
| Jäännösvirran aikaviiveen säätötyyppi: | Säädettävä, 4 asetusta |
| Paikkojen lukumäärä: | 6 paikka(a) |
| Leveys: | 105 mm |
| Korkeus: | 236 mm |
| Syvyys: | 86 mm |
| Tuotteen paino: | 2.4 kg |
| Yhteensopivuuskoodi: | NSX250 |
| Standardit: | EN/IEC 60947 |
|---|---|
| Tuotesertifikaatit: | CCCEACMarine |
| Ylijänniteluokka: | Luokka II |
| Sähköiskun suojaluokka: | Luokka II |
| Saastumisaste: | 3 standardin IEC 60664-1 mukaisesti |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin IEC 62262 mukaisesti |
| Ympäristön käyttölämpötila: | -25...70 °C |
| Ympäristön säilytyslämpötila: | -50...85 °C |
| Suhteellinen kosteus: | 0...95 % |
| Käyttökorkeus: | 0...2000 m ilman tehonlaskua2000 m...5000 m tehonlaskulla |
| Kestävän kehityksen tarjous: | Green Premium -tuoteEU RoHS -direktiivi |
| EAN-koodi: | 3606480012983 |
|---|
