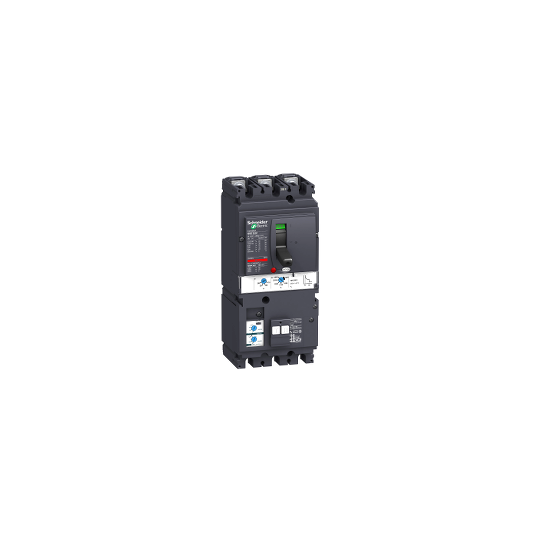

Compact NSX250B - vikavirtakatkaisija - TM160D - 3P3d - 25KA V - LV431902
SKU: LV431902
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Compact NSX250B - vikavirtakatkaisija - TM160D - 3P3d - 25KA V - LV431902
KUVAUS
| Sarja: | Compact |
|---|---|
| Tuotteen nimi: | Compact NSX |
| Tuotevalikoima: | ComPact NSX100...250 |
| Laitteen nimi: | VigiCompact NSX250B |
| Tuotteen tai laitteen tyyppi: | Katkaisija Vigi-yksiköllä |
| Sovellus: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojatut navat: | 3t |
| [In] nimellisvirta: | 160 A 40 °C |
| [Ue] nimelliskäyttöjännite: | 440 V AC 50/60 Hz |
| Verkon tyyppi: | AC |
| Verkkotaajuus: | 50/60 Hz |
| Erotuskyky: | Kyllä, standardin EN/IEC 60947-2 mukaisesti |
| Käyttöluokka: | Luokka A |
| Katkaisukyky: | 50/60 Hz 15 kA IEC 60947-2 Icu AC 500 V20 kA Icu 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50/60 Hz 25 kA IEC 60947-2 Icu AC 380/415 V50/60 Hz 40 kA IEC 60947-2 Icu AC 220/240 V |
| Katkaisukoodi: | B 25 kA 415 V AC |
| Laukaisimen nimi: | TM-D |
| Laukaisimen tyyppi: | Lämpömagneettinen |
| Laukaisimen suojatoiminnot: | LI |
| Ohjaustyyppi: | Vääntimen avulla |
| Asennustapa: | Kiinteä |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] nimellisimpulssijännite: | 8 kV |
| [Ics] nimellinen käyttökatkaisukyky: | 20 kA 440 V IEC 60947-2 50/60 Hz AC25 kA 380/415 V IEC 60947-2 50/60 Hz AC40 kA 220/240 V IEC 60947-2 50/60 Hz AC15 kA 500 V IEC 60947-2 50/60 Hz AC |
| Mekaaninen kesto: | 20000 jaksoa |
| Sähköinen käyttöikä: | 5000 jaksoa In 690 V10000 jaksoa In/2 690 V10000 jaksoa 440 V In20000 jaksoa 440 V In/2 |
| Asennustuki: | Takalevy |
| Ylempi liitäntä: | Edestä |
| Alempi liitäntä: | Edestä |
| Liitännän ”askel”: | 35 mm |
| Suojauksen tyyppi: | Ylikuormitussuoja (lämpö)Lyhytsulkusuojaus (magneettinen) |
| Laukaisimen kalibrointi: | 40 °C 160 A |
| Pitkän viiveen kynnysasetuksen tyyppi (Ir): | Säädettävä |
| Pitkän viiveen kynnysasetusalue: | 0,7 - 1 x In |
| Viiveasetuksen tyyppi: | Kiinteä |
| [tr] pitkän viiveen viiveasetusalue: | 1,5 x In 120–400 s6 x Ir 15 s |
| Välittömän anturin asetustyyppi (Isd): | Kiinteä |
| [Isd] lyhyen viiveen kynnysasetusalue: | 1250 A |
| Välittömän viiveen asetustyyppi: | Kiinteä |
| Jäännösvirtasuojaus: | Kyllä |
| Jäännösvirtasuojalisäosan nimi: | MH |
| Tyyppi: | Luokka A |
| Jäännösvirran herkkyyden asetustyyppi: | Säädettävissä 5 asennossa |
| [Idn] jäännösvirran herkkyyskynnysasetusalue: | 0,03–10 A |
| Jäännösvirran suojauksen viiveasetuksen tyyppi: | Säädettävissä 4 asennossa |
| Paikkojen määrä: | 6 paikkaa |
| Leveys: | 105 mm |
| Korkeus: | 236 mm |
| Syvyys: | 86 mm |
| Tuotteen paino: | 2,4 kg |
| Yhteensopivuuskoodi: | NSX250 |
| Standardit: | EN/IEC 60947 |
|---|---|
| Tuotesertifikaatit: | CCCEACMarine |
| Ylijänniteluokka: | Luokka II |
| Sähköiskun suojaluokka: | Luokka II |
| Saastumisaste: | 3 standardin IEC 60664-1 mukaisesti |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-iskunkestävyys: | IK07 standardin IEC 62262 mukaisesti |
| Käyttöympäristön lämpötila: | -25–70 °C |
| Varastointilämpötila: | -50–85 °C |
| Suhteellinen kosteus: | 0–95 % |
| Käyttökorkeus: | 0–2000 m ilman virran alennusta2000 m...5000 m virran alennuksella |
| EU RoHS-direktiivi: | Ennakoiva vaatimustenmukaisuus (Tuote ei kuulu EU RoHS-direktiivin oikeudelliseen soveltamisalaan)Elohopeaton |
| EAN-koodi: | 3606480013003 |
|---|---|
| Muistutukset: |
Tämä Schneider LV431902 -merkkinen katkaisija on Compact-sarjan katkaisija. Se tarjoaa suojauksen 3P:lle ja siinä on lämpömagneettinen laukaisin. Kulutuksen ja laukaisukäyrän mukaan, joka on suunniteltu seuraaviin töihin: Jakelu. |
