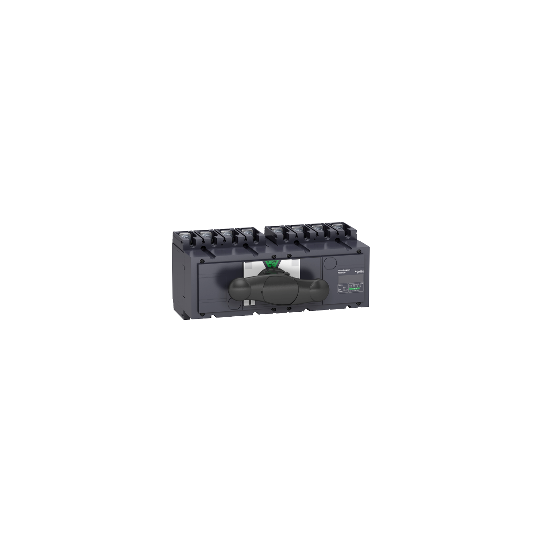

täydellinen vaihtokytkimen kokoonpano, FXM160, Compact INS250-160-erokytkimet, 160 A, 4-napainen - 31145
SKU: 31145
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
täydellinen vaihtokytkimen kokoonpano, FXM160, Compact INS250-160-erokytkimet, 160 A, 4-napainen - 31145
KUVAUS
| Tuotevalikoima: | INS250 |
|---|---|
| Tuoteperhe: | TransferPacTComPact |
| Laitteen lyhyt nimi: | INS250 |
| Tuotteen tai komponentin tyyppi: | Käsikäyttöinen vaihtokytkin |
| Laitesovellus: | Muuta virransyöttölähdettä |
| Yhteensopivuus tuoteperheen kanssa: | ComPact (ComPacT INS) INS250-kuormankytkin |
| Napojen kuvaus: | 4P |
| Verkon tyyppi: | DCAC |
| Verkon taajuus: | 50/60 Hz |
| Asennustapa: | Kiinteä |
| Ylempi liitäntä: | Edessä |
| Alempi liitäntä: | Edessä |
| Soveltuvuus erotteluun: | Kyllä |
| Koskettimen asennon osoitin: | Kyllä |
| [Icm] nimellinen oikosulkuvirran katkaisukyky: | 30 kA erillinen kytkin-erotin 690 V AC, 50/60 Hz330 kA yläpuolisella suojakatkaisijalla 690 V AC, 50/60 Hz |
| Vaihtokytkinluokka: | PC |
|---|---|
| Kosketinpaikkojen määrä: | 3 |
| Ohjaustyyppi: | Suora edestä säädettävä vääntönuppi |
| Käyttötila: | Manuaalinen |
| Asennustuki: | Levykisko |
| Lukitusvaihtoehtojen kuvaus: | Riippulukitus OFF-asennossa |
| [Ie] nimellinen käyttövirta: | AC-22A: 160 A AC 50/60 Hz 220/240 VAC-22A: 160 A AC 50/60 Hz 380/415 VAC-22A: 160 A AC 50/60 Hz 440/480 VAC-22A: 160 A AC 50/60 Hz 500/525 VAC-22A: 160 A AC 50/60 Hz 660/690 VAC-23A: 160 A AC 50/60 Hz 220/240 VAC-23A: 160 A AC 50/60 Hz 380/415 VAC-23A: 160 A AC 50/60 Hz 440/480 VAC-23A: 160 A AC 50/60 Hz 500/525 VAC-23A: 160 A AC 50/60 Hz 660/690 VDC-22A: 160 A DC 125 V 2 napaparia sarjassaDC-23A: 160 A DC 125 V 2 napaparia sarjassaDC-22A: 160 A DC 250 V 4 napaparia sarjassaDC-23A: 160 A DC 250 V 4 napaparia sarjassa |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 160 A, 60 °C |
| Nimelliskäyttö: | Keskeytymätön |
| Jaksollinen kuormitusluokka: | Luokka 120 - 60 % |
| [Ui] nimellinen eristysjännite: | 750 V AC 50/60 Hz |
| [Uimp] nimellinen impulssikestojännite: | 8 kV |
| [Ue] nimellinen käyttöjännite: | 690 V AC 50/60 Hz standardin IEC 60947-3 mukaisesti250 V DC standardin IEC 60947-3 mukaisesti |
| Mekaaninen lukitus: | Mekaanisella lukituksella |
| Mekaaninen kestävyys: | 15000 jaksoa |
| Sähköinen kestävyys: | AC-22A: 1500 jaksoa 440 V AC 50/60 HzAC-22A: 1500 jaksoa 500 V AC 50/60 HzAC-22A: 1500 jaksoa 690 V AC 50/60 HzAC-23A: 1500 jaksoa 440 V AC 50/60 HzAC-23A: 1500 jaksoa 500 V AC 50/60 HzAC-23A: 1500 jaksoa 690 V AC 50/60 HzDC-22A: 1500 jaksoa 125 V DC 2 napaparia sarjassaDC-23A: 1500 jaksoa 125 V DC 2 napaparia sarjassaDC-22A: 1500 jaksoa 250 V DC 4 napaparia sarjassaDC-23A: 1500 jaksoa 250 V DC 4 napaparia sarjassa |
| Liitäntäväli: | 35 mm |
| [Icw] nimellinen lyhytaikainen kestovirta: | 1.8 kA 30 sekunnin ajan standardin IEC 60947-3 mukaisesti2.2 kA 20 sekunnin ajan standardin IEC 60947-3 mukaisesti4.9 kA 3 sekunnin ajan standardin IEC 60947-3 mukaisesti8.5 kA 1 sekunnin ajan standardin IEC 60947-3 mukaisesti |
| Korkeus: | 136 mm |
| Leveys: | 295 mm |
| Syvyys: | 131 mm |
| Nettopaino: | 6.4 kg |
| Yhteensopivuuskoodi: | ONE_PIECE_CHANGEOVER_INS250 |
| Standardit: | IEC 60947-1IEC 60947-3 |
|---|---|
| Tuotesertifikaatit: | CB |
| Sähköiskusuojaluokka: | Luokka II |
| IP-suojausluokka: | IP40 standardin IEC 60947-3 mukaisesti |
| Saasteaste: | 3 |
| Ympäristön ilman lämpötila käytössä: | -25...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -50...85 °C |
| REACh-asetus: | Viite sisältää erityisen huolestuttavia aineita yli raja-arvonEU RoHS -direktiivi |
| Pakkausyksikön tyyppi 1: | PCENumber of Units in Package 1 |
| EAN-koodi: | 3303430311454 |
|---|
