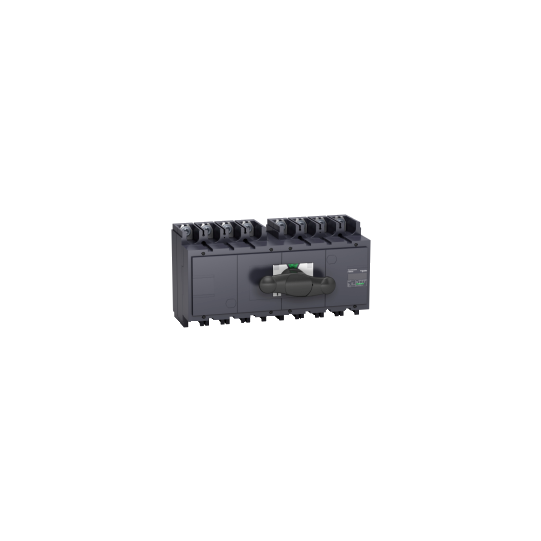

Kokonainen manuaalinen lähteen vaihtokytkinlaitteisto, FXM500, Compact INS500 -katkaisijat, 500 A, 4-napainen - 31153
SKU: 31153
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Kokonainen manuaalinen lähteen vaihtokytkinlaitteisto, FXM500, Compact INS500 -katkaisijat, 500 A, 4-napainen - 31153
KUVAUS
| Tuotevalikoima: | INS320...630 |
|---|---|
| Sarja: | TransferPacTComPact |
| Laitteen lyhyt nimi: | INS500 |
| Tuotteen tai komponentin tyyppi: | Manuaalinen vaihtokytkin |
| Laitteen sovellus: | Vaihda syöttölähdettä |
| Sarjan yhteensopivuus: | ComPact (ComPacT INS) INS500 -kuormanerotuskytkin |
| Napojen kuvaus: | 4P |
| Verkon tyyppi: | DCAC |
| Verkon taajuus: | 50/60 Hz |
| Asennustapa: | Kiinteä |
| Ylempi liitäntä: | Edessä |
| Alempi liitäntä: | Edessä |
| Soveltuvuus eristykseen: | Kyllä |
| Kosketuskannan merkkivalo: | Kyllä |
| [Icm] mitoitettu oikosulun kytkentäkyky: | 330 kA yhdessä yläpuolisen suojakatkaisijan kanssa 690 V AC 50/60 Hz50 kA kuormanerotuskytkin yksinään 690 V AC 50/60 Hz |
| Vaihtokytkinluokka: | PC |
|---|---|
| Kosketinkantojen lukumäärä: | 3 |
| Ohjaustyyppi: | Suora etukädensija |
| Toimintatila: | Manuaalinen |
| Asennustuki: | KiskoLevy |
| Lukitusvaihtoehtojen kuvaus: | Riippulukitus OFF-asennossa |
| [Ie] mitoitettu toimintavirta: | AC-22A: 500 A AC 50/60 Hz 220/240 VAC-22A: 500 A AC 50/60 Hz 380/415 VAC-22A: 500 A AC 50/60 Hz 440/480 VAC-22A: 500 A AC 50/60 Hz 500/525 VAC-22A: 500 A AC 50/60 Hz 660/690 VAC-23A: 500 A AC 50/60 Hz 220/240 VAC-23A: 500 A AC 50/60 Hz 380/415 VAC-23A: 500 A AC 50/60 Hz 440/480 VAC-23A: 500 A AC 50/60 Hz 500/525 VAC-23A: 500 A AC 50/60 Hz 660/690 VDC-22A: 500 A DC 125 V 2 napaa sarjassaDC-23A: 500 A DC 125 V 2 napaa sarjassaDC-22A: 500 A DC 250 V 4 napaa sarjassaDC-23A: 500 A DC 250 V 4 napaa sarjassa |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 500 A 60 °C:ssa |
| Nimelliskäyttö: | Keskeytymätön |
| Katkonaisen käytön luokka: | Luokka 120 - 60 % |
| [Ui] mitoitettu eristysjännite: | 750 V AC 50/60 Hz |
| [Uimp] mitoitettu impulssikestojännite: | 8 kV |
| [Ue] mitoitettu käyttöjännite: | 690 V AC 50/60 Hz standardin IEC 60947-3250 V DC mukaisesti standardin IEC 60947-3 mukaisesti |
| Mekaaninen lukitus: | Mekaanisella lukituksella |
| Mekaaninen kestävyys: | 10000 jaksoa |
| Sähköinen kestävyys: | AC-22A: 1500 jaksoa 440 V AC 50/60 HzAC-22A: 1500 jaksoa 500 V AC 50/60 HzAC-22A: 1500 jaksoa 690 V AC 50/60 HzAC-23A: 1500 jaksoa 440 V AC 50/60 HzAC-23A: 1500 jaksoa 500 V AC 50/60 HzAC-23A: 1500 jaksoa 690 V AC 50/60 HzDC-23A: 1000 jaksoa 250 V DC 4 napaa sarjassa |
| Liitäntäväli: | 45 mm |
| [Icw] mitoitettu lyhytaikainen kestovirta: | 11.5 kA 3 s:n ajan standardin IEC 60947-320 kA 1 s:n ajan standardin IEC 60947-34 kA 30 s:n ajan standardin IEC 60947-34.9 kA 20 s:n ajan standardin IEC 60947-3 mukaisesti |
| Korkeus: | 205 mm |
| Leveys: | 395 mm |
| Syvyys: | 155 mm |
| Nettopaino: | 13.5 kg |
| Yhteensopivuuskoodi: | ONE_PIECE_CHANGEOVER_INS500 |
| Standardit: | IEC 60947-1IEC 60947-3 |
|---|---|
| Tuotesertifikaatit: | CB |
| Sähköiskun suojaluokka: | Luokka II |
| IP-suojausluokka: | IP40 standardin IEC 60947-3 mukaisesti |
| Likaantumisaste: | 3 |
| Käyttölämpötila: | -25...70 °C |
| Varastointilämpötila: | -50...85 °C |
| REACh-asetus: | Viite sisältää erittäin huolestuttavia aineita kynnysarvon yläpuolellaEU RoHS -direktiivi |
| Pakkauksen yksikkötyyppi 1: | PCEYksiköiden lukumäärä pakkauksessa 1 |
| EAN-koodi: | 3303430311539 |
|---|
