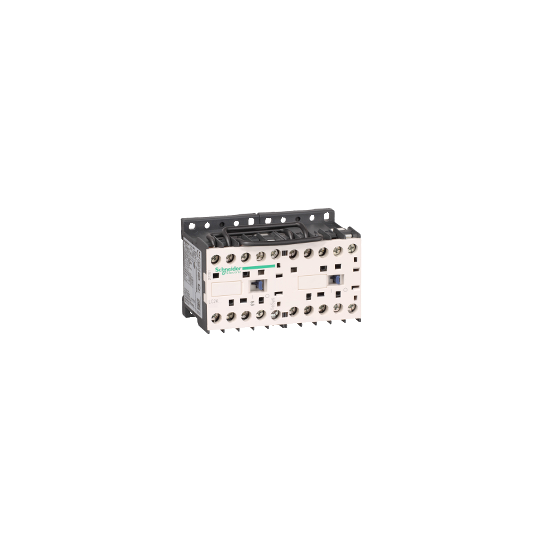

TeSys LC2-K -suunnanvaihtokontaktori - 3P - AC-3 440V 12 A - 230 V CA -kela - LC2K1201P7
SKU: LC2K1201P7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys LC2-K -suunnanvaihtokontaktori - 3P - AC-3 440V 12 A - 230 V CA -kela - LC2K1201P7
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys K |
| Tuotteen toiminto: | Suunnanvaihtokontaktori |
| Laitteen lyhyt nimi: | LC2K |
| Kontaktorisovellus: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-1AC-3AC-4 |
| Tuotteen esittely: | Valmiiksi koottu suunnanvaihtokiskosarjan kanssa |
| Napojen kuvaus: | 3P |
| Napojen kokoonpano: | 3F |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz tehovirtaa varten |
| [Ie] nimelliskäyttövirta: | 16 A (20 A (12 A) |
| Moottorin teho kW: | 5.5 kW 440 V AC 50/60 Hz5.5 kW 380...415 V AC 50/60 Hz3 kW 220...230 V AC 50/60 Hz4 kW 660...690 V AC 50/60 Hz4 kW 500...600 V AC 50/60 Hz4 kW 480 V AC 50/60 Hz |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| Ohjauspiirin jännite: | 230 V AC 50/60 Hz |
| Apukosketinkokoonpano: | 1 ''O'' |
| [Uimp] nimellisimpulssijännite: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen lämpövirta: | 10 A (20 A) |
| Nimellinen kytkentävirta Irms: | 144 A 690 V AC tehovirtaa varten standardin IEC 60947 mukaan144 A 690 V AC tehovirtaa varten standardin NF C 63-110 mukaan110 A AC signaalivirtaa varten standardin IEC 60947 mukaan |
| Nimellinen katkaisukyky: | 70 A 660...690 V standardin IEC 60947 mukaan80 A 500 V standardin IEC 60947 mukaan110 A 440 V standardin IEC 60947 mukaan |
| [Icw] nimellinen lyhytaikainen kestovirta: | 25 A = 15 s tehovirta50 A 55 A 75 A 100 A 105 A 115 A 110 A 100 ms signaalivirta90 A 500 ms signaalivirta80 A 1 s signaalivirta |
| Yhdistettävän sulakkeen koko: | 10 A gG signaalivirtaa varten standardin VDE 0660 mukaan10 A gG signaalivirtaa varten standardin IEC 60947 mukaan25 A aM tehovirtaa varten25 A gG |
| Keskimääräinen impedanssi: | 3 mOhm 50 Hz - Ith 20 A tehovirtaa varten |
| [Ui] nimelliseristysjännite: | 600 V signaalivirtaa varten standardin CSA C22.2 No 14 mukaan600 V tehovirtaa varten standardin CSA C22.2 No 14 mukaan600 V signaalivirtaa varten standardin UL 508 mukaan690 V signaalivirtaa varten standardin IEC 60947-5-1 mukaan690 V signaalivirtaa varten standardin IEC 60947-4-1 mukaan690 V tehovirtaa varten standardin IEC 60947-4-1 mukaan600 V tehovirtaa varten standardin UL 508 mukaan |
| Sähköinen käyttöikä: | 1.3 Mcycles 12 A AC-3 Ue:llä 0.3 Mcycles 20 A AC-1 Ue:llä |
| Lukituksen tyyppi: | Mekaaninen |
| Asennuskiinnike: | AsennuslevyKisko |
| Standardit: | BS 5424IEC 60947NF C 63-110VDE 0660 |
| Tuotesertifikaatit: | CSAUL |
| Liitäntätila: | Ruuviliittimet 2 kaapeli(a) 0.34...1.5 mm² - kaapelin jäykkyys: joustava - kaapelin pääteosallaRuuviliittimet 2 kaapeli(a) 0.75...4 mm² - kaapelin jäykkyys: joustava - ilman kaapelin pääteosaaRuuviliittimet 2 kaapeli(a) 1.5...4 mm² - kaapelin jäykkyys: jäykkäRuuviliittimet 1 kaapeli(a) 0.34...2.5 mm² - kaapelin jäykkyys: joustava - kaapelin pääteosallaRuuviliittimet 1 kaapeli(a) 0.75...4 mm² - kaapelin jäykkyys: joustava - ilman kaapelin pääteosaaRuuviliittimet 1 kaapeli(a) 1.5...4 mm² - kaapelin jäykkyys: jäykkä |
| Kiristysmomentti: | 1.3 N.m - ruuviliittimiin - litteäpäisellä ruuvimeisselillä Ø 6 mm1.3 N.m - ruuviliittimiin - Philips nro 2 -ruuvimeisselillä |
| Käyttöaika: | 10...20 ms kelan jännitteettömäksi tekeminen + ''F''-aukko10...20 ms kelan jännitteelliseksi tekeminen + ''F''-sulku |
| Turvallisuuden luotettavuustaso: | B10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaanB10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaan |
| Mekaaninen käyttöikä: | 5 Mcycles |
| Ohjausnopeus: | 3600 cyc/h |
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys K |
| Tuotteen toiminto: | Suunnanvaihtokontaktori |
| Laitteen lyhyt nimi: | LC2K |
| Kontaktorisovellus: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-1AC-3AC-4 |
| Tuotteen esittely: | Valmiiksi koottu suunnanvaihtokiskosarjan kanssa |
| Napojen kuvaus: | 3P |
| Napojen kokoonpano: | 3F |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz tehovirtaa varten |
| [Ie] nimelliskäyttövirta: | 16 A (20 A (12 A) |
| Moottorin teho kW: | 5.5 kW 440 V AC 50/60 Hz5.5 kW 380...415 V AC 50/60 Hz3 kW 220...230 V AC 50/60 Hz4 kW 660...690 V AC 50/60 Hz4 kW 500...600 V AC 50/60 Hz4 kW 480 V AC 50/60 Hz |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| Ohjauspiirin jännite: | 230 V AC 50/60 Hz |
| Apukosketinkokoonpano: | 1 ''O'' |
| [Uimp] nimellisimpulssijännite: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen lämpövirta: | 10 A (20 A) |
| Nimellinen kytkentävirta Irms: | 144 A 690 V AC tehovirtaa varten standardin IEC 60947 mukaan144 A 690 V AC tehovirtaa varten standardin NF C 63-110 mukaan110 A AC signaalivirtaa varten standardin IEC 60947 mukaan |
| Nimellinen katkaisukyky: | 70 A 660...690 V standardin IEC 60947 mukaan80 A 500 V standardin IEC 60947 mukaan110 A 440 V standardin IEC 60947 mukaan |
| [Icw] nimellinen lyhytaikainen kestovirta: | 25 A = 15 s tehovirta50 A 55 A 75 A 100 A 105 A 115 A 110 A 100 ms signaalivirta90 A 500 ms signaalivirta80 A 1 s signaalivirta |
| Yhdistettävän sulakkeen koko: | 10 A gG signaalivirtaa varten standardin VDE 0660 mukaan10 A gG signaalivirtaa varten standardin IEC 60947 mukaan25 A aM tehovirtaa varten25 A gG |
| Keskimääräinen impedanssi: | 3 mOhm 50 Hz - Ith 20 A tehovirtaa varten |
| [Ui] nimelliseristysjännite: | 600 V signaalivirtaa varten standardin CSA C22.2 No 14 mukaan600 V tehovirtaa varten standardin CSA C22.2 No 14 mukaan600 V signaalivirtaa varten standardin UL 508 mukaan690 V signaalivirtaa varten standardin IEC 60947-5-1 mukaan690 V signaalivirtaa varten standardin IEC 60947-4-1 mukaan690 V tehovirtaa varten standardin IEC 60947-4-1 mukaan600 V tehovirtaa varten standardin UL 508 mukaan |
| Sähköinen käyttöikä: | 1.3 Mcycles 12 A AC-3 Ue:llä 0.3 Mcycles 20 A AC-1 Ue:llä |
| Lukituksen tyyppi: | Mekaaninen |
| Asennuskiinnike: | AsennuslevyKisko |
| Standardit: | BS 5424IEC 60947NF C 63-110VDE 0660 |
| Tuotesertifikaatit: | CSAUL |
| Liitäntätila: | Ruuviliittimet 2 kaapeli(a) 0.34...1.5 mm² - kaapelin jäykkyys: joustava - kaapelin pääteosallaRuuviliittimet 2 kaapeli(a) 0.75...4 mm² - kaapelin jäykkyys: joustava - ilman kaapelin pääteosaaRuuviliittimet 2 kaapeli(a) 1.5...4 mm² - kaapelin jäykkyys: jäykkäRuuviliittimet 1 kaapeli(a) 0.34...2.5 mm² - kaapelin jäykkyys: joustava - kaapelin pääteosallaRuuviliittimet 1 kaapeli(a) 0.75...4 mm² - kaapelin jäykkyys: joustava - ilman kaapelin pääteosaaRuuviliittimet 1 kaapeli(a) 1.5...4 mm² - kaapelin jäykkyys: jäykkä |
| Kiristysmomentti: | 1.3 N.m - ruuviliittimiin - litteäpäisellä ruuvimeisselillä Ø 6 mm1.3 N.m - ruuviliittimiin - Philips nro 2 -ruuvimeisselillä |
| Käyttöaika: | 10...20 ms kelan jännitteettömäksi tekeminen + ''F''-aukko10...20 ms kelan jännitteelliseksi tekeminen + ''F''-sulku |
| Turvallisuuden luotettavuustaso: | B10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaanB10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaan |
| Mekaaninen käyttöikä: | 5 Mcycles |
| Ohjausnopeus: | 3600 cyc/h |
| Ohjauspiirin jännitealue: | 0,2 - 0,75 Uc 0,8...1,15 Uc Keskimääräinen kulutus käynnistyksen yhteydessä VA |
| Tarkemmat tiedotOhjauspiirin jännitealue: | 0,2 - 0,75 Uc 0,8...1,15 Uc Keskimääräinen kulutus käynnistyksen yhteydessä VA |
| EAN-koodi: | 3389110856972 |
|---|---|
| Konteksti: | TeSys K -kontaktorit tarjoavat täydellisen valikoiman yksi- ja kaksisuuntaisia kontaktoreita, parhaan suorituskyvyn ja kompaktiuden yhdistelmän, ja ne integroituvat saumattomasti kaikkiin sovelluksiin.
Määritä TeSys-moottorinlähdöt |
