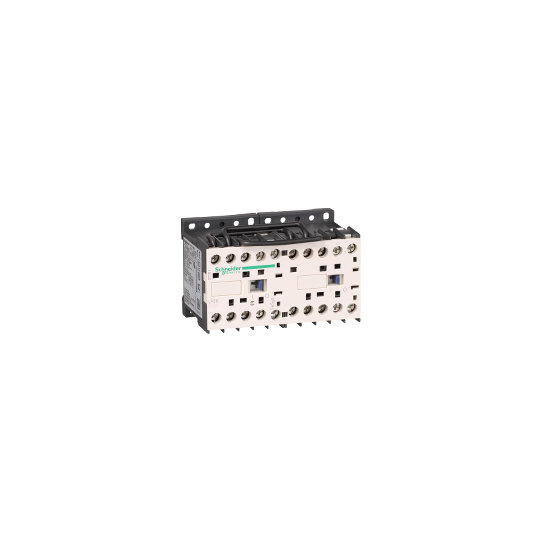

TeSys LP2-K-suunnanvaihtokontaktori – 3-napainen – AC-3 440V 9 A – 24 V DC-kela – LP2K0910BD
SKU: LP2K0910BD
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys LP2-K-suunnanvaihtokontaktori – 3-napainen – AC-3 440V 9 A – 24 V DC-kela – LP2K0910BD
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys K |
| Tuotetoiminto: | Suunnanvaihtokontaktori |
| Laitteen lyhennetty nimi: | LP2K |
| Kontaktorin käyttötarkoitus: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-1AC-3AC-4 |
| Tuotteen esittely: | Esiasennettu suunnanvaihtokiskosarjalla |
| Napojen kuvaus: | 3P |
| Napojen kokoonpano: | 3 sulkeutuvaa |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz tehopiirille |
| [Ie] nimelliskäyttövirta: | 16 A (20 A (9 A) |
| Moottorin teho kW: | 4 kW 660...690 V AC 50/60 Hz4 kW 500...600 V AC 50/60 Hz4 kW 480 V AC 50/60 Hz4 kW 440 V AC 50/60 Hz4 kW 380...415 V AC 50/60 Hz2.2 kW 220...230 V AC 50/60 Hz |
| Ohjauspiirin tyyppi: | Standardi DC |
| Ohjauspiirin jännite: | 24 V DC |
| Apukosketinkokoonpano: | 1 sulkeutuva" |
| [Uimp] nimellisimpulssijännite: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen lämpövirta: | 10 A - 20 A |
| Nimellinen kytkentäteho Irms: | 110 A AC merkinantopiirille IEC 60947:n mukaan110 A AC tehopiirille IEC 60947:n mukaan110 A AC tehopiirille NF C 63-110:n mukaan |
| Nimellinen katkaisukyky: | 70 A 660...690 V IEC 60947:n mukaan110 A 380...400 V IEC 60947:n mukaan110 A 220...230 V IEC 60947:n mukaan80 A 500 V IEC 60947:n mukaan110 A 440 V IEC 60947:n mukaan110 A 415 V IEC 60947:n mukaan |
| [Icw] nimellinen lyhytaikainen kestovirta: | 20 A = 15 s tehopiiri110 A 100 ms merkinantopiiri90 A 500 ms merkinantopiiri80 A 1 s merkinantopiiri40 A 45 A 60 A 80 A 85 A 90 A |
| Yhdistettävä sulakkeen koko: | 10 A gG merkinantopiirille VDE 0660:n mukaan10 A gG merkinantopiirille IEC 60947:n mukaan25 A aM tehopiirille25 A gG |
| Keskimääräinen impedanssi: | 3 mOhm 50 Hz - Ith 20 A tehopiirille |
| [Ui] nimelliseristysjännite: | 600 V merkinantopiirille CSA C22.2 No 14:n mukaan600 V tehopiirille CSA C22.2 No 14:n mukaan600 V merkinantopiirille UL 508:n mukaan690 V merkinantopiirille IEC 60947-5-1:n mukaan690 V merkinantopiirille IEC 60947-4-1:n mukaan690 V tehopiirille IEC 60947-4-1:n mukaan600 V tehopiirille UL 508:n mukaan |
| Sähköinen käyttöikä: | 1,3 miljoonaa jaksoa 9 A AC-3 Ue:llä0,18 miljoonaa jaksoa 20 A AC-1 Ue:llä |
| Lukituksen tyyppi: | Mekaaninen |
| Asennustuki: | AsennuslevyKisko |
| Standardit: | BS 5424IEC 60947NF C 63-110VDE 0660 |
| Tuotesertifikaatit: | CSAUL |
| Liitäntätapa: | Ruuviliittimet 2 kaapeli(a) 0,34...1,5 mm² - kaapelin jäykkyys: taipuisa - kaapelipäädylläRuuviliittimet 2 kaapeli(a) 0,75...4 mm² - kaapelin jäykkyys: taipuisa - ilman kaapelipäätäRuuviliittimet 2 kaapeli(a) 1,5...4 mm² - kaapelin jäykkyys: jäykkäRuuviliittimet 1 kaapeli(a) 0,34...2,5 mm² - kaapelin jäykkyys: taipuisa - kaapelipäädylläRuuviliittimet 1 kaapeli(a) 0,75...4 mm² - kaapelin jäykkyys: taipuisa - ilman kaapelipäätäRuuviliittimet 1 kaapeli(a) 1,5...4 mm² - kaapelin jäykkyys: jäykkä |
| Kiristysmomentti: | 1,3 N.m - ruuviliittimissä - litteällä ruuvitaltalla Ø 6 mm1,3 N.m - ruuviliittimissä - Philips-ruuvitaltalla nro 2 |
| Käyttöaika: | 10 ms kelan jännitteenpoisto + "F"-aukeaminen30...40 ms kelan jännitteen kytkentä + "F"-sulkeutuminen |
| Turvallisuuden luotettavuustaso: | B10d = 20000000 jaksoa kontaktori mekaanisella kuormalla EN/ISO 13849-1:n mukaanB10d = 1369863 jaksoa kontaktori nimelliskuormalla EN/ISO 13849-1:n mukaan |
| Mekaaninen käyttöikä: | 5 miljoonaa jaksoa |
| Ohjausnopeus: | 3600 sykliä/h |
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys K |
| Tuotetoiminto: | Suunnanvaihtokontaktori |
| Laitteen lyhennetty nimi: | LP2K |
| Kontaktorin käyttötarkoitus: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-1AC-3AC-4 |
| Tuotteen esittely: | Esiasennettu suunnanvaihtokiskosarjalla |
| Napojen kuvaus: | 3P |
| Napojen kokoonpano: | 3 sulkeutuvaa |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz tehopiirille |
| [Ie] nimelliskäyttövirta: | 16 A (20 A (9 A) |
| Moottorin teho kW: | 4 kW 660...690 V AC 50/60 Hz4 kW 500...600 V AC 50/60 Hz4 kW 480 V AC 50/60 Hz4 kW 440 V AC 50/60 Hz4 kW 380...415 V AC 50/60 Hz2.2 kW 220...230 V AC 50/60 Hz |
| Ohjauspiirin tyyppi: | Standardi DC |
| Ohjauspiirin jännite: | 24 V DC |
| Apukosketinkokoonpano: | 1 "F" |
| [Uimp] nimellisimpulssijännite: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen lämpövirta: | 10 A - 20 A |
| Nimellinen kytkentäteho Irms: | 110 A AC merkinantopiirille IEC 60947:n mukaan110 A AC tehopiirille IEC 60947:n mukaan110 A AC tehopiirille NF C 63-110:n mukaan |
| Nimellinen katkaisukyky: | 70 A 660...690 V IEC 60947:n mukaan110 A 380...400 V IEC 60947:n mukaan110 A 220...230 V IEC 60947:n mukaan80 A 500 V IEC 60947:n mukaan110 A 440 V IEC 60947:n mukaan110 A 415 V IEC 60947:n mukaan |
| [Icw] nimellinen lyhytaikainen kestovirta: | 20 A = 15 s tehopiiri110 A 100 ms merkinantopiiri90 A 500 ms merkinantopiiri80 A 1 s merkinantopiiri40 A 45 A 60 A 80 A 85 A 90 A |
| Yhdistettävä sulakkeen koko: | 10 A gG merkinantopiirille VDE 0660:n mukaan10 A gG merkinantopiirille IEC 60947:n mukaan25 A aM tehopiirille25 A gG |
| Keskimääräinen impedanssi: | 3 mOhm 50 Hz - Ith 20 A tehopiirille |
| [Ui] nimelliseristysjännite: | 600 V merkinantopiirille CSA C22.2 No 14:n mukaan600 V tehopiirille CSA C22.2 No 14:n mukaan600 V merkinantopiirille UL 508:n mukaan690 V merkinantopiirille IEC 60947-5-1:n mukaan690 V merkinantopiirille IEC 60947-4-1:n mukaan690 V tehopiirille IEC 60947-4-1:n mukaan600 V tehopiirille UL 508:n mukaan |
| Sähköinen käyttöikä: | 1,3 miljoonaa jaksoa 9 A AC-3 Ue:llä0,18 miljoonaa jaksoa 20 A AC-1 Ue:llä |
| Lukituksen tyyppi: | Mekaaninen |
| Asennustuki: | AsennuslevyKisko |
| Standardit: | BS 5424IEC 60947NF C 63-110VDE 0660 |
| Tuotesertifikaatit: | CSAUL |
| Liitäntätapa: | Ruuviliittimet 2 kaapeli(a) 0,34...1,5 mm² - kaapelin jäykkyys: taipuisa - kaapelipäädylläRuuviliittimet 2 kaapeli(a) 0,75...4 mm² - kaapelin jäykkyys: taipuisa - ilman kaapelipäätäRuuviliittimet 2 kaapeli(a) 1,5...4 mm² - kaapelin jäykkyys: jäykkäRuuviliittimet 1 kaapeli(a) 0,34...2,5 mm² - kaapelin jäykkyys: taipuisa - kaapelipäädylläRuuviliittimet 1 kaapeli(a) 0,75...4 mm² - kaapelin jäykkyys: taipuisa - ilman kaapelipäätäRuuviliittimet 1 kaapeli(a) 1,5...4 mm² - kaapelin jäykkyys: jäykkä |
| Kiristysmomentti: | 1,3 N.m - ruuviliittimissä - litteällä ruuvitaltalla Ø 6 mm1,3 N.m - ruuviliittimissä - Philips-ruuvitaltalla nro 2 |
| Käyttöaika: | 10 ms kelan jännitteenpoisto + "F"-aukeaminen30...40 ms kelan jännitteen kytkentä + "F"-sulkeutuminen |
| Turvallisuuden luotettavuustaso: | B10d = 20000000 jaksoa kontaktori mekaanisella kuormalla EN/ISO 13849-1:n mukaanB10d = 1369863 jaksoa kontaktori nimelliskuormalla EN/ISO 13849-1:n mukaan |
| Mekaaninen käyttöikä: | 5 miljoonaa jaksoa |
| Ohjausnopeus: | 3600 sykliä/h |
| Ohjauspiirin jännitealue: | 0.1...0.75 Uc - 0,8...1,15 UcKeskimääräinen vetotehonkulutus W |
| Tarkemmat tiedot Ohjauspiirin jännitealue: | 0.1...0.75 Uc - 0,8...1,15 UcKeskimääräinen vetotehonkulutus W |
| EAN-koodi: | 3389110499476 |
|---|---|
| Konteksti: | TeSys K -kontaktorit tarjoavat täyden valikoiman yksi- tai kaksisuuntaisia kontaktoreita, jotka tarjoavat parhaan suorituskyvyn/kompaktisuuden suhteen ja sopivat täydellisesti kaikkiin sovelluksiin.
Määritä TeSys-moottorilähtöratkaisusi |
