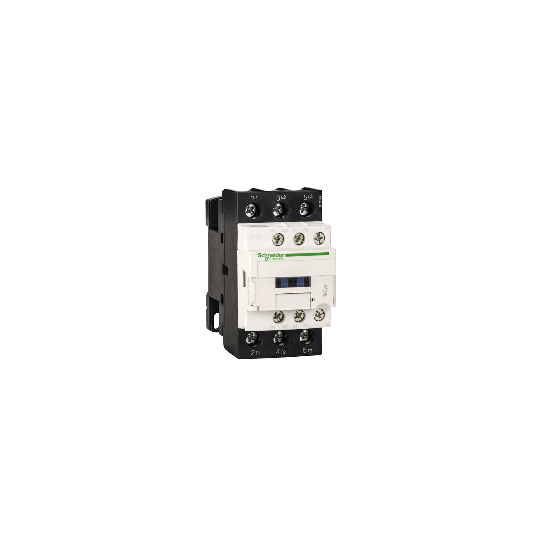

TeSys LC1-D kontaktori - 3P - AC-3 440V 32 A - kela 440 V AC - LC1D32R7
SKU: LC1D32R7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys LC1-D kontaktori - 3P - AC-3 440V 32 A - kela 440 V AC - LC1D32R7
KUVAUS
| Tuotevalikoima: | TeSys D |
|---|---|
| Tuotesarja: | TeSys |
| Tuotteen nimi: | TeSys D |
| Tuote- tai komponenttityyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttökohde: | Resistiivinen kuormaMoottorin ohjaus |
| Käyttöluokka: | AC-3AC-1AC-4 |
| Napojen kuvaus: | 3P |
| Navan kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | |
| [Ie] nimelliskäyttövirta: | 32 A (50 A ( |
| Moottoriteho kW: | 15 kW / 380...400 V AC 50/60 Hz AC-37.5 kW / 220...230 V AC 50/60 Hz AC-318.5 kW / 500 V AC 50/60 Hz AC-318.5 kW / 660...690 V AC 50/60 Hz AC-315 kW / 415...440 V AC 50/60 Hz AC-37.5 kW / 400 V AC 50/60 Hz AC-4 |
| Moottoriteho hv: | 2 hv / 115 V AC 50/60 Hz 1-vaihemoottoreille5 hv / 230/240 V AC 50/60 Hz 1-vaihemoottoreille7.5 hv / 200/208 V AC 50/60 Hz 3-vaihemoottoreille10 hv / 230/240 V AC 50/60 Hz 3-vaihemoottoreille20 hv / 460/480 V AC 50/60 Hz 3-vaihemoottoreille30 hv / 575/600 V AC 50/60 Hz 3-vaihemoottoreille |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 440 V AC 50/60 Hz |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssi-jännitekesto: | Vaatimustenmukainen IEC 60947 |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 50 A kohdassa 10 A kohdassa |
| Irms nimellinen kytkentäkyky: | 550 A 440 V:lla teho piirille IEC 60947:n mukaan140 A AC merkinantopiirille IEC 60947-5-1:n mukaan250 A DC merkinantopiirille IEC 60947-5-1:n mukaan |
| Nimellinen katkaisukyky: | 550 A 440 V:lla teho piirille IEC 60947:n mukaan |
| [Icw] nimellinen lyhytaikainen virrankesto: | 138 A 260 A 430 A 60 A 100 A 1 s merkinantopiiri120 A 500 ms merkinantopiiri140 A 100 ms merkinantopiiri |
| Liittyvä sulakekoko: | 63 A gG kohteessa 63 A gG kohteessa 10 A gG merkinantopiirille IEC 60947-5-1 -standardin mukaisesti |
| Keskimääräinen impedanssi: | 2 mOhm 50 Hz - Ith 50 A tehopuolen piirille |
| [Ui] nimellinen eristysjännite: | 600 V tehopuolen piirille CSA-sertifikaatit600 V tehopuolen piirille UL-sertifikaatit690 V tehopuolen piirille IEC 60947-4-1:n mukaisesti690 V merkinantopiirille IEC 60947-1:n mukaisesti600 V merkinantopiirille CSA-sertifikaatit600 V merkinantopiirille UL-sertifikaatit |
| Sähköinen kestävyys: | 1.65 Mcycles 32 A AC-3 Ue 1.4 Mcycles 50 A AC-1 Ue |
| Tehohäviö napaa kohti: | 2 W AC-35 W AC-1 |
| Suojakansi: | Kanssa |
| Kiinnitystuki: | KiskoLevy |
| Standardit: | CSA C22.2 nro 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Tuotesertifikaatit: | CCCLROSCSAGOSTBVULRINAGLDNV |
| Liitännät - liittimet: | Ohjauspiiri |
| Kiristysmomentti: | Ohjauspiiri |
| Käyttöaika: | 4...19 ms aukko12...22 ms sulkeminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla EN/ISO 13849-1:n mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla EN/ISO 13849-1:n mukaisesti |
| Mekaaninen kestävyys: | 15 Mcycles |
| Käyttötaajuus: | 3600 sykliä/h kohteessa |
| Kelatekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc irrotus 60 °C:ssa, AC 50/60 Hz0.8...1.1 Uc käyttö 60 °C:ssa, AC 50 Hz0.85...1.1 Uc käyttö 60 °C:ssa, AC 60 Hz |
| Kytkentäteho VA: | 70 VA 20 °C:ssa (cos ? 0.75) 60 Hz70 VA 20 °C:ssa (cos ? 0.75) 50 Hz |
| Pitoajan virrankulutus VA: | 7.5 VA 20 °C:ssa (cos ? 0.3) 60 Hz7 VA 20 °C:ssa (cos ? 0.3) 50 Hz |
| Lämmönpoisto: | 2...3 W 50/60 Hz |
| Apukoskettimien tyyppi: | Mekaanisesti linkitetty tyyppi (1 NO + 1 NC) IEC 60947-5-1:n mukaisestiPeilikosketintyyppi (1 NC) IEC 60947-4-1:n mukaisesti |
| Signaalipiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA merkinantopiirille |
| Minimikytkentäjännite: | 17 V merkinantopiirille |
| Päällekkäisyysaika: | 1.5 ms virran katketessa (NC- ja NO-koskettimen välillä)1.5 ms virran kytkeytyessä (NC- ja NO-koskettimen välillä) |
| Eristysresistanssi: | > 10 MOhm merkinantopiirille |
| Moottoritehoalue AC-3: | 7...11 kW 200...240 V 3 vaihetta15...25 kW 380...440 V 3 vaihetta15...25 kW 480...500 V 3 vaihetta2.2...3 kW 100...120 V 3 vaihetta15...25 kW 525...690 V 3 vaihetta |
| Moottorikäynnistintyyppi: | Suorakäynnistin |
| IP-suojausaste: | IP2x etupaneeli IEC 60529:n mukaisesti |
|---|---|
| Suojakäsittely: | TH IEC 60068-2-30:n mukaisesti |
| Saastumisaste: | 3 |
| Ympäristön lämpötila käytössä: | -20...60 °C |
| Ympäristön lämpötila varastoinnissa: | -60...80 °C |
| Sallittu ympäristön lämpötila laitteen ympärillä: | -40...70 °C Uc:lla |
| Käyttökorkeus: | 3000 m ilman lämpötilan alenemista |
| Palonkestävyys: | 850 °C IEC 60695-2-1:n mukaisesti |
| Paloa hidastava: | V1 UL 94:n mukaisesti |
| Mekaaninen kestävyys: | Tärinä: kontaktori auki 2 Gn, 5...300 HzTärinä: kontaktori kiinni 4 Gn, 5...300 HzIskut: kontaktori kiinni 15 Gn 11 msIskut: kontaktori auki 8 Gn 11 ms |
| Korkeus: | 85 mm |
| Leveys: | 45 mm |
| Syvyys: | 92 mm |
| Tuotteen paino: | 0.375 kg |
| Takuuaika: | 18 kuukautta |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteRoHS (päivämääräkoodi: VVKK) |
| EAN-koodi: | 3389110351712 |
|---|---|
| Yhteys: |
Kontaktori
Ohjausrele Releet, joissa on viisi napaa vakiona ja 10 A:n lämpöluokitellut koskettimet, jotka soveltuvat AC- tai DC-ohjausjännitteille. Lisäksi saatavana on DC-ohjauspiiriversio pienellä kulutuksella ja sisäänrakennetulla vaimennuksella.
|
