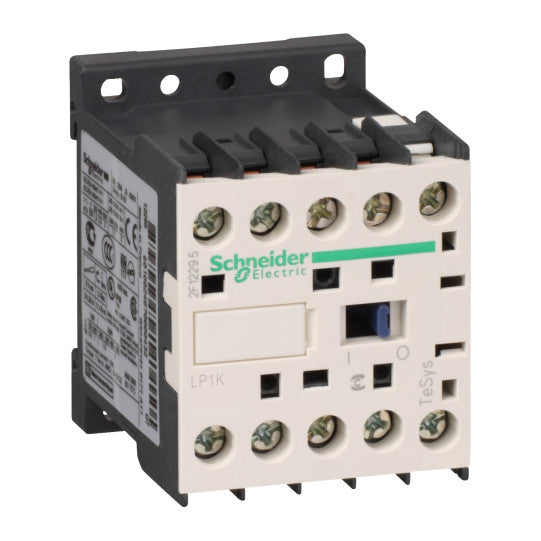

TeSys K - kontaktori - 3P - AC-3 440V 9 A - 12 V DC-kela - LP1K0910JD
SKU: LP1K0910JD
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys K - kontaktori - 3P - AC-3 440V 9 A - 12 V DC-kela - LP1K0910JD
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys K |
| Tuotteen toiminto: | Kosketin |
| Laitteen lyhyt nimi: | LP1K |
| Koskettimen käyttötarkoitus: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-1AC-3AC-4 |
| Napojen kuvaus: | 3P |
| Napojen kokoonpano: | 3 sulkeutuvaa |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz tehoelektroniikkaa varten |
| [Ie] nimelliskäyttövirta: | 9 A...16 A (20 A ( |
| Moottorin teho kW: | 4 kW 660...690 V AC 50/60 Hz4 kW 500...600 V AC 50/60 Hz4 kW 480 V AC 50/60 Hz4 kW 440 V AC 50/60 Hz4 kW 380...415 V AC 50/60 Hz2.2 kW 220...230 V AC 50/60 Hz |
| Ohjauspiirin tyyppi: | Normaali DC |
| Ohjauspiirin jännite: | 12 V DC |
| Apukoskettimien kokoonpano: | 1 sulkeutuva" |
| [Uimp] nimellisimpulssikestojännite: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen lämpövirta: | 10 A...20 A... |
| Nimelliskatkaisukyky Irms: | 110 A AC merkinantopiiriin standardin IEC 60947 mukaan110 A AC tehoelektroniikkaa varten standardin IEC 60947 mukaan110 A AC tehoelektroniikkaa varten standardin NF C 63-110 mukaan |
| Nimelliskatkaisukyky: | 70 A 660...690 V standardin IEC 60947 mukaan110 A 380...400 V standardin IEC 60947 mukaan110 A 220...230 V standardin IEC 60947 mukaan80 A 500 V standardin IEC 60947 mukaan110 A 440 V standardin IEC 60947 mukaan110 A 415 V standardin IEC 60947 mukaan |
| [Icw] nimellinen lyhytaikainen kestovirta: | 20 A = 15 s tehopiiri110 A 100 ms merkinantopiiri90 A 500 ms merkinantopiiri80 A 1 s merkinantopiiri40 A 45 A 60 A 80 A 85 A 90 A |
| Yhdistettävän sulakkeen koko: | 10 A gG merkinantopiiriin standardin VDE 0660 mukaan10 A gG merkinantopiiriin standardin IEC 60947 mukaan25 A aM tehopiiriin25 A gG... |
| Keski-impedanssi: | 3 mOhm 50 Hz - Ith 20 A tehopiiriin |
| [Ui] nimelliseristysjännite: | 600 V merkinantopiiriin standardin CSA C22.2 No 14 mukaan600 V tehopiiriin standardin CSA C22.2 No 14 mukaan600 V merkinantopiiriin standardin UL 508 mukaan690 V merkinantopiiriin standardin IEC 60947-5-1 mukaan690 V merkinantopiiriin standardin IEC 60947-4-1 mukaan690 V tehopiiriin standardin IEC 60947-4-1 mukaan600 V tehopiiriin standardin UL 508 mukaan |
| Sähköinen käyttöikä: | 1,3 M sykliä 9 A AC-3 Ue:llä 0,18 M sykliä 20 A AC-1 Ue:llä |
| Asennustuki: | KiinnityslevyKisko |
| Standardit: | BS 5424IEC 60947NF C 63-110VDE 0660 |
| Tuotesertifikaatit: | CSAUL |
| Liitäntätapa: | Ruuviliittimet 2 kaapeli(a) 0.34...1.5 mm² - kaapelin jäykkyys: joustava - kaapelin päälläRuuviliittimet 2 kaapeli(a) 0.75...4 mm² - kaapelin jäykkyys: joustava - ilman kaapelin päätäRuuviliittimet 2 kaapeli(a) 1.5...4 mm² - kaapelin jäykkyys: jäykkäRuuviliittimet 1 kaapeli(a) 0.34...2.5 mm² - kaapelin jäykkyys: joustava - kaapelin päälläRuuviliittimet 1 kaapeli(a) 0.75...4 mm² - kaapelin jäykkyys: joustava - ilman kaapelin päätäRuuviliittimet 1 kaapeli(a) 1.5...4 mm² - kaapelin jäykkyys: jäykkä |
| Kiristysmomentti: | 1.3 N.m - ruuviliittimissä - litteäkärkisellä ruuvimeisselillä Ø 6 mm1.3 N.m - ruuviliittimissä - Philips nro 2 -ruuvimeisselillä |
| Käyttöaika: | 10 ms kelan virran katkaisu + "sulkeutuvan" avautuminen30...40 ms kelan virran kytkentä + "sulkeutuvan" sulkeutuminen |
| Turvallisuuden luotettavuustaso: | B10d = 20000000 sykliä kosketin mekaanisella kuormalla standardin EN/ISO 13849-1 mukaanB10d = 1369863 sykliä kosketin nimelliskuormalla standardin EN/ISO 13849-1 mukaan |
| Mekaaninen käyttöikä: | 10 M sykliä |
| Ohjausnopeus: | 3600 cyc/h |
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys K |
| Tuotteen toiminto: | Kosketin |
| Laitteen lyhyt nimi: | LP1K |
| Koskettimen käyttötarkoitus: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-1AC-3AC-4 |
| Napojen kuvaus: | 3P |
| Napojen kokoonpano: | 3 sulkeutuvaa |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz tehoelektroniikkaa varten |
| [Ie] nimelliskäyttövirta: | 9 A...16 A (20 A ( |
| Moottorin teho kW: | 4 kW 660...690 V AC 50/60 Hz4 kW 500...600 V AC 50/60 Hz4 kW 480 V AC 50/60 Hz4 kW 440 V AC 50/60 Hz4 kW 380...415 V AC 50/60 Hz2.2 kW 220...230 V AC 50/60 Hz |
| Ohjauspiirin tyyppi: | Normaali DC |
| Ohjauspiirin jännite: | 12 V DC |
| Apukoskettimien kokoonpano: | 1 sulkeutuva" |
| [Uimp] nimellisimpulssikestojännite: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen lämpövirta: | 10 A...20 A... |
| Nimelliskatkaisukyky Irms: | 110 A AC merkinantopiiriin standardin IEC 60947 mukaan110 A AC tehoelektroniikkaa varten standardin IEC 60947 mukaan110 A AC tehoelektroniikkaa varten standardin NF C 63-110 mukaan |
| Nimelliskatkaisukyky: | 70 A 660...690 V standardin IEC 60947 mukaan110 A 380...400 V standardin IEC 60947 mukaan110 A 220...230 V standardin IEC 60947 mukaan80 A 500 V standardin IEC 60947 mukaan110 A 440 V standardin IEC 60947 mukaan110 A 415 V standardin IEC 60947 mukaan |
| [Icw] nimellinen lyhytaikainen kestovirta: | 20 A = 15 s tehopiiri110 A 100 ms merkinantopiiri90 A 500 ms merkinantopiiri80 A 1 s merkinantopiiri40 A 45 A 60 A 80 A 85 A 90 A |
| Yhdistettävän sulakkeen koko: | 10 A gG merkinantopiiriin standardin VDE 0660 mukaan10 A gG merkinantopiiriin standardin IEC 60947 mukaan25 A aM tehopiiriin25 A gG... |
| Keski-impedanssi: | 3 mOhm 50 Hz - Ith 20 A tehopiiriin |
| [Ui] nimelliseristysjännite: | 600 V merkinantopiiriin standardin CSA C22.2 No 14 mukaan600 V tehopiiriin standardin CSA C22.2 No 14 mukaan600 V merkinantopiiriin standardin UL 508 mukaan690 V merkinantopiiriin standardin IEC 60947-5-1 mukaan690 V merkinantopiiriin standardin IEC 60947-4-1 mukaan690 V tehopiiriin standardin IEC 60947-4-1 mukaan600 V tehopiiriin standardin UL 508 mukaan |
| Sähköinen käyttöikä: | 1,3 M sykliä 9 A AC-3 Ue:llä 0,18 M sykliä 20 A AC-1 Ue:llä |
| Asennustuki: | KiinnityslevyKisko |
| Standardit: | BS 5424IEC 60947NF C 63-110VDE 0660 |
| Tuotesertifikaatit: | CSAUL |
| Liitäntätapa: | Ruuviliittimet 2 kaapeli(a) 0.34...1.5 mm² - kaapelin jäykkyys: joustava - kaapelin päälläRuuviliittimet 2 kaapeli(a) 0.75...4 mm² - kaapelin jäykkyys: joustava - ilman kaapelin päätäRuuviliittimet 2 kaapeli(a) 1.5...4 mm² - kaapelin jäykkyys: jäykkäRuuviliittimet 1 kaapeli(a) 0.34...2.5 mm² - kaapelin jäykkyys: joustava - kaapelin päälläRuuviliittimet 1 kaapeli(a) 0.75...4 mm² - kaapelin jäykkyys: joustava - ilman kaapelin päätäRuuviliittimet 1 kaapeli(a) 1.5...4 mm² - kaapelin jäykkyys: jäykkä |
| Kiristysmomentti: | 1.3 N.m - ruuviliittimissä - litteäkärkisellä ruuvimeisselillä Ø 6 mm1.3 N.m - ruuviliittimissä - Philips nro 2 -ruuvimeisselillä |
| Käyttöaika: | 10 ms kelan virran katkaisu + "sulkeutuvan" avautuminen30...40 ms kelan virran kytkentä + "sulkeutuvan" sulkeutuminen |
| Turvallisuuden luotettavuustaso: | B10d = 20000000 sykliä kosketin mekaanisella kuormalla standardin EN/ISO 13849-1 mukaanB10d = 1369863 sykliä kosketin nimelliskuormalla standardin EN/ISO 13849-1 mukaan |
| Mekaaninen käyttöikä: | 10 M sykliä |
| Ohjausnopeus: | 3600 cyc/h |
| Ohjauspiirin jännitealue: | 0.1...0.75 Uc... 0.8...1.15 Uc... Keskimääräinen ottoteho W |
| Yksityiskohtaiset ominaisuudetOhjauspiirin jännitealue: | 0.1...0.75 Uc... 0.8...1.15 Uc... Keskimääräinen ottoteho W |
| EAN-koodi: | 3389110496420 |
|---|---|
| Konteksti: | TeSys K -kontaktorit ovat täydellinen kontaktorivalikoima yhdellä tai kahdella toimintasuunnalla. Ne tarjoavat parhaan suorituskyvyn ja kompaktiuden suhteen ja sopivat täydellisesti kaikkiin sovelluksiin.
Määritä TeSys-moottorilähtöratkaisut |
