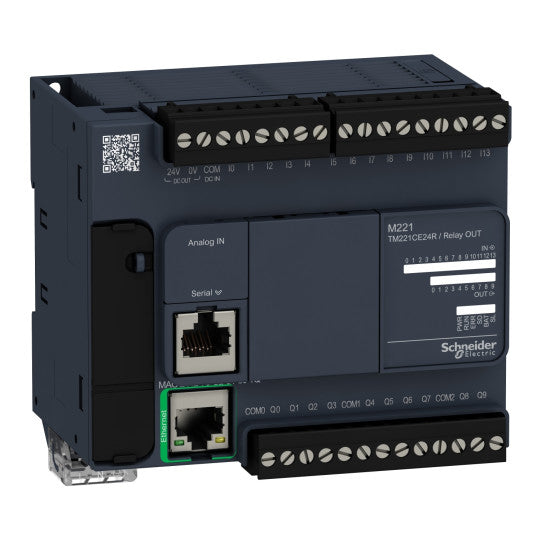

ohjain M221 24 I/O-rele Ethernet - TM221CE24R
SKU: TM221CE24R
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
ohjain M221 24 I/O-rele Ethernet - TM221CE24R
KUVAUS
| Tuotevalikoima: | Modicon M221 |
|---|---|
| Tuotteen tai komponentin tyyppi: | Logiikkaohjain |
| [Us] nimellissyöttöjännite: | 100...240 V AC |
| Diskreettien tulojen määrä: | 14, diskreetti tulo standardin IEC 61131-2 tyypin 1 mukaisesti |
| Analogiatulojen määrä: | 2, 0...10 V |
| Diskreetti lähtötyyppi: | Rele, normaalisti auki |
| Diskreettien lähtöjen määrä: | 10 rele |
| Diskreetti lähtöjännite: | 5...125 V DC5...250 V AC |
| Diskreetti lähtövirta: | 2 A |
| Diskreetti I/O-määrä: | 24 |
|---|---|
| I/O-laajennusmoduulien enimmäismäärä: | 7 transistorilähdöille7 relelähdöille |
| Syöttöjännitteen rajat: | 85...264 V |
| Verkkotaajuus: | 50/60 Hz |
| Kytkentävirta: | 40 A |
| Maksimi virrankulutus VA:na: | 58 VA 100...240 V maksimi I/O-laajennusmoduulien kanssa35 VA 100...240 V ilman I/O-laajennusmoduuleja |
| Virtalähteen lähtövirta: | 0,52 A 5 V laajennusväylälle0,16 A 24 V laajennusväylälle |
| Diskreetti tulologiikka: | Sink or source (positiivinen/negatiivinen) |
| Diskreetti tulojännite: | 24 V |
| Diskreetti tulojännitteen tyyppi: | DC |
| Analogiatulon resoluutio: | 10 bittiä |
| LSB-arvo: | 10 mV |
| Muunnosnopeus: | 1 ms per kanava + 1 ohjaimen sykliaika analogiatuloa varten |
| Sallittu ylikuormitus tuloissa: | +/- 30 V DC 5 minuutin ajan (maksimi) analogiatulolle+/- 13 V DC (jatkuva) analogiatulolle |
| Jännitetila 1 taattu: | > = 15 V tulolle |
| Jännitetila 0 taattu: | |
| Diskreetti tulovirta: | 7 mA diskreetille tulolle5 mA nopealle tulolle |
| Tuloimpedanssi: | 3,4 kOhm diskreetille tulolle100 kOhm analogiselle tulolle4,9 kOhm nopealle tulolle |
| Vasteaika: | 35 µs sammutus, I2...I5 liitin/liittimet tulolle10 ms käynnistys lähdölle10 ms sammutus lähdölle5 µs käynnistys, I0, I1, I6, I7 liitin/liittimet nopealle tulolle35 µs käynnistys, muut liittimet/liittimet tulolle5 µs sammutus, I0, I1, I6, I7 liitin/liittimet nopealle tulolle100 µs sammutus, muut liittimet/liittimet tulolle |
| Konfiguroitava suodatusaika: | 0 ms tulolle3 ms tulolle12 ms tulolle |
| Lähtöjännitteen rajat: | 125 V DC277 V AC |
| Maksimivirta per lähtö yhteinen: | 4 A COM 2:ssa7 A COM 0:ssa7 A COM 1:ssä |
| Absoluuttinen tarkkuusvirhe: | +/- 1 % täydestä mittakaavasta analogiselle tulolle |
| Sähköinen kestävyys: | 100000 jaksoa AC-12, 120 V, 240 VA, resistiivinen100000 jaksoa AC-12, 240 V, 480 VA, resistiivinen300000 jaksoa AC-12, 120 V, 80 VA, resistiivinen300000 jaksoa AC-12, 240 V, 160 VA, resistiivinen100000 jaksoa AC-15, cos phi = 0,35, 120 V, 60 VA, induktiivinen100000 jaksoa AC-15, cos phi = 0,35, 240 V, 120 VA, induktiivinen300000 jaksoa AC-15, cos phi = 0,35, 120 V, 18 VA, induktiivinen300000 jaksoa AC-15, cos phi = 0,35, 240 V, 36 VA, induktiivinen100000 jaksoa AC-14, cos phi = 0,7, 120 V, 120 VA, induktiivinen100000 jaksoa AC-14, cos phi = 0,7, 240 V, 240 VA, induktiivinen300000 jaksoa AC-14, cos phi = 0,7, 120 V, 36 VA, induktiivinen300000 jaksoa AC-14, cos phi = 0,7, 240 V, 72 VA, induktiivinen100000 jaksoa DC-12, 24 V, 48 W, resistiivinen300000 jaksoa DC-12, 24 V, 16 W, resistiivinen100000 jaksoa DC-13, 24 V, 24 W, induktiivinen (L/R = 7 ms)300000 jaksoa DC-13, 24 V, 7,2 W, induktiivinen (L/R = 7 ms) |
| Kytkentätaajuus: | 20 kytkentäoperaatiota/minuutti maksimikuormituksella |
| Mekaaninen kestävyys: | 20000000 jaksoa relelähdölle |
| Minimikuorma: | 1 mA 5 V DC relelähdölle |
| Suojaustyyppi: | Ilman suojaa 5 A |
| Nollausaika: | 1 s |
| Muistikapasiteetti: | 256 kt käyttäjän sovellukselle ja datamuistille 10000 ohjeella256 kt sisäisille muuttujille RAM-muistissa |
| Varmennettu data: | 256 kt sisäänrakennettu flash-muisti sovelluksen ja datan varmuuskopiointiin |
| Datan tallennuslaitteet: | 2 GB SD-kortti (valinnainen) |
| Paristotyyppi: | BR2032 litium, ei-ladattava, pariston kesto: 4 vuosi(a) |
| Varmuuskopiointiaika: | 1 vuosi 25 °C:ssa (virransyötön katkeamisen jälkeen) |
| Suoritusaika 1 K-ohjeelle: | 0,3 ms tapahtuma- ja jaksolliseen tehtävään |
| Suoritusaika per ohje: | 0,2 µs Boolean |
| Tapahtuman suoritusaika: | 60 µs vasteaika |
| Kohteiden enimmäiskoko: | 255 %TM-ajastinta512 %M-muistibittiä8000 %MW-muistisanaa255 %C-laskuria512 %KW-vakiosanaa |
| Reaaliaikakello: | Kanssa |
| Kellon poikkeama: | |
| Säätösilmukka: | Säädettävä PID-säädin jopa 14 samanaikaiselle silmukalle |
| Laskurituloja: | 4 nopeaa tuloa (HSC-tila) 100 kHz 32 bittiä |
| Ohjaussignaalin tyyppi: | A/BYksivaiheinenPulssi/suunta |
| Integroitu liitäntätyyppi: | USB-portti mini B USB 2.0 -liittimelläEristämätön sarjalinkki sarja 1 RJ45-liittimellä ja RS232/RS485-liitännälläEthernet RJ45-liittimellä |
| Syöttö: | (sarja)sarjalinkin syöttö: 5 V, |
| Siirtonopeus: | 1,2...115,2 kbit/s (115,2 kbit/s oletuksena) väyläpituudelle 15 m RS485:lle1,2...115,2 kbit/s (115,2 kbit/s oletuksena) väyläpituudelle 3 m RS232:lle480 Mbit/s USB:lle |
| Tietoliikenneportin protokolla: | USB-portti: USB - SoMachine-verkkoEristämätön sarjalinkki: Modbus master/slave - RTU/ASCII tai SoMachine-verkkoEthernet |
| Ethernet-portti: | 10BASE-T/100BASE-TX 1 portti 100 m kuparikaapelilla |
| Tietoliikennepalvelu: | Modbus TCP -palvelinModbus TCP -orjalaiteDHCP-asiakasModbus TCP -asiakasEthernet/IP-adapteri |
| Paikallinen merkinanto: | 1 LED (vihreä) virralle (PWR)1 LED (vihreä) käynnille (RUN)1 LED (punainen) moduulivirheelle (ERR)1 LED (vihreä) SD-kortin käyttöön (SD)1 LED (punainen) akulle (BAT)1 LED per kanava (vihreä) I/O-tilalle1 LED (vihreä) SLEthernet-verkon toiminnalle (vihreä) ACT:lleEthernet-verkkolinkille (keltainen) Linkille (Link Status) |
| Sähköliitäntä: | irrotettava ruuviliitäntälohko tuloilleirrotettava ruuviliitäntälohko lähdöilleliitinlohko, 3 liitintä 24 V DC -virtalähteen liittämiseenliitin, 4 liitintä analogiatuloilleMini B USB 2.0 -liitin ohjelmointipäätteelle |
| Suurin kaapelietäisyys laitteiden välillä: | Suojattu kaapeli: Suojaamaton kaapeli: Suojaamaton kaapeli: Suojaamaton kaapeli: |
| Eristys: | Tulon ja sisäisen logiikan välillä 500 V AC:ssäEi eristetty analogiatulon ja sisäisen logiikan välilläEi eristetty analogiatulojen välilläSyötön ja maadoituksen välillä 1500 V AC:ssäAnturin virtalähteen ja maadoituksen välillä 500 V AC:ssäTulon ja maadoituksen välillä 500 V AC:ssäLähdön ja maadoituksen välillä 1500 V AC:ssäSyötön ja sisäisen logiikan välillä 2300 V AC:ssäAnturin virtalähteen ja sisäisen logiikan välillä 500 V AC:ssäLähdön ja sisäisen logiikan välillä 2300 V AC:ssäEthernet-liittimen ja sisäisen logiikan välillä 500 V AC:ssäSyötön ja anturin virtalähteen välillä 2300 V AC:ssä |
| Merkintä: | CE |
| Anturin virtalähde: | 24 V DC 250 mA ohjaimen syöttämänä |
| Kiinnitystuki: | Hattutyyppinen TH35-15-kisko standardin IEC 60715 mukaisestiHattutyyppinen TH35-7,5-kisko standardin IEC 60715 mukaisella levy- tai paneelikiinnityssarjalla |
| Korkeus: | 90 mm |
| Syvyys: | 70 mm |
| Leveys: | 110 mm |
| Nettopaino: | 0,395 kg |
| EAN-koodi: | 3606480648779 |
|---|
