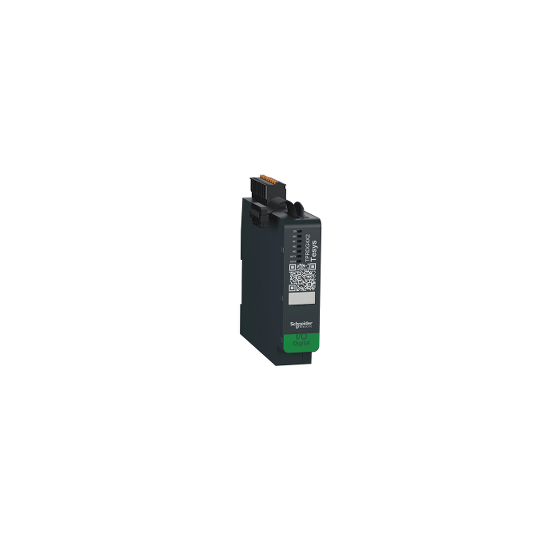

Digitaalinen I/O-moduuli, TeSys island, 4 tuloa, 2 lähtöä - TPRDG4X2
SKU: TPRDG4X2
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Digitaalinen I/O-moduuli, TeSys island, 4 tuloa, 2 lähtöä - TPRDG4X2
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys island |
| Laitteen lyhyt nimi: | TPRDG |
| Tuotteen tai komponentin tyyppi: | Digitaalinen I/O-moduuli |
| Laitteen esittely: | I/O-moduuli, jossa on 4 digitaalista tuloa ja 2 digitaalista lähtöä. Mahdollistaa kehittyneet ohjaustoiminnot TeSys island -järjestelmässä. Kolmannen osapuolen teholaitteiden ohjaus yhdessä TPRPM-tehomoduulin kanssa. Toimii vain, kun se on kytketty TPRBC-väyläliittimeen. |
| Moduulin toiminto: | 4 upotetun/lähteen digitaalitulon ohjaus yhteispisteellä2 upotetun/lähteen digitaalilähdön ohjaus yhteispisteellä |
| Tuotteen yhteensopivuus: | TPRBC-väyläliitinTPRPM-tehomoduuli |
| Diskreettien tulojen määrä: | 4 eristettyä yhteispisteellä IEC 61131-2 tyyppi 1:n mukaisesti |
| Diskreetti tulojännite: | 24 V DC (jännitealue: 19.2...28.8 V) |
| Diskreetti tulovirta: | 7 mA 24 V:lla |
| Tulon impedanssi: | 3,43 kOhm |
| Diskreetti tulologiikka: | Positiivinen tai negatiivinen, 0...5 V (tila 0), 15...28.8 V (tila 1) |
| Diskreettien lähtöjen määrä: | 2 eristettyä yhteispisteellä |
| Diskreetti lähtölogiikka: | Lähde tai nielu |
| Diskreetti lähtöjännite: | 24 V DC (jännitealue: 19.2...28.8 V) |
| Diskreetti lähtövirta: | Enintään 0,5 A |
| Suojaustyyppi: | 1 ulkoinen sulake, 0,5 A nopea sulake jokaista lähtöä kohden |
| Vasteaika: | 5 ms 24 V:lla digitaaliselle tulolle5 ms 24 V:lla digitaaliselle lähdölle |
| Paikallinen merkinanto: | 1 LED (vihreä/punainen) DS:lle (laitteen tila)1 LED (vihreä) I0:lle (tulo 1:n tila)1 LED (vihreä) I1:lle (tulo 2:n tila)1 LED (vihreä) I2:lle (tulo 3:n tila)1 LED (vihreä) I3:lle (tulo 4:n tila)1 LED (vihreä) Q0:lle (lähtö 1:n tila)1 LED (vihreä) Q1:lle (lähtö 2:n tila) |
| [Us] nimellissyöttöjännite: | 24 V DC väyläliittimestä |
|---|---|
| Virrankulutus: | 10 mA |
| Tehohäviö W:na: | Enintään 0,5 W |
| [Uimp] nimellisimpulsinkestojännite: | 0,5 kV standardin IEC 61010-1 mukaisesti |
| Standardit: | IEC 61010-2-201UL 61010-2-201CSA C22.2 No 61010-2-201 |
| Tuotesertifikaatit: | ULEAC (odottaa)CSA |
| Asennustapa: | Vaaka- ja pystysuora (35 mm symmetrinen kisko) |
| Liitännät - liittimet: | Tulo/lähtöpiiri: irrotettava jousiliitinrivi 8 kaapelia 0,2...2,5 mm² (AWG 24...AWG 14) jäykkäTulo/lähtöpiiri: irrotettava jousiliitinrivi 8 kaapelia 0,2...2,5 mm² (AWG 24...AWG 14) taipuisa ilman johdinpäätäTulo/lähtöpiiri: irrotettava jousiliitinrivi 8 kaapelia 0,25...2,5 mm² (AWG 22...AWG 14) taipuisa johdinpäällä |
| Leveys: | 25 mm |
| Korkeus: | 118 mm |
| Syvyys: | 114 mm |
| Nettopaino: | 0,136 kg |
| Ympäristön lämpötila varastoinnin aikana: | -25...70 °C |
|---|---|
| Ympäristön lämpötila käytön aikana: | -10...60 °C |
| Suhteellinen kosteus: | 5...95 % |
| Käyttökorkeus: | 0...2000 m ilman tehonalennusta |
| IP-suojausluokka: | IP20 |
| Saasteaste: | 2 |
| Suojakäsittely: | TC |
| Palonkestävyys: | 960 °C standardin UL 94 mukaisesti |
| Iskunkestävyys: | 15 gn (kesto = 11 ms) standardin IEC 60068-2-27 mukaisesti |
| Tärinänkestävyys: | 1,5 mm huipusta huippuun (f= 3...13 Hz) standardin IEC 60068-2-6 mukaisesti1 gn (f= 13...200 Hz) standardin IEC 60068-2-6 mukaisesti |
| Sähkömagneettinen yhteensopivuus: | Sähköstaattisen purkauksen immuniteettitesti, taso 3, 8 kV ilma, 6 kV kosketus, standardin EN/IEC 61000-4-2 mukaisestiSäteilevät RF-kentät, taso 3, 10 V/m, standardin EN/IEC 61000-4-3 mukaisestiNopeiden transienttien immuniteettitesti, taso 3, 2 kV, standardin EN/IEC 61000-4-4 mukaisestiYlijännitesietokoe (common mode), taso 3, 2 kV, standardin EN/IEC 61000-4-5 mukaisesti |
| Kestävän kehityksen tarjonnan tila: | Vihreä Premium-tuoteREACh-asetus |
| Pakkauksen yksikkötyyppi 1: | PCENumber of Units in Package 1 |
| EAN-koodi: | 3606489832896 |
|---|
