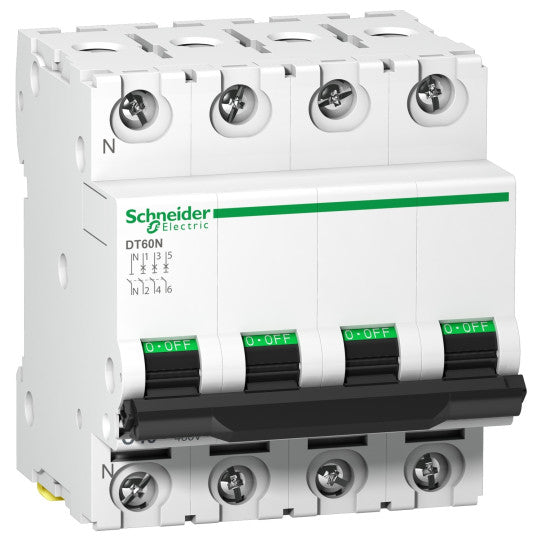

DT60 - johdonsuojakatkaisija - DT60N - 4P - 63A - C-käyrä - A9N21031
SKU: A9N21031
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
DT60 - johdonsuojakatkaisija - DT60N - 4P - 63A - C-käyrä - A9N21031
KUVAUS
Niin kauan kuin varastoa riittää. Tuotteen elinkaaren päättyminen, korvattu viitteellä A9P24463
- Main
- tuotevalikoima : ProDis
- tuotesarja : Prodis
- tuotteen nimi : DT60
- tuotteen tai komponentin tyyppi : Pienoisautomaatti
- laitteen lyhyt nimi : DT60N
- laitteen käyttö : Jakelu
- napojen kuvaus : 3P + N
- suojattujen napojen lukumäärä : 3
- nollajohtimen sijainti : Vasen
- [In] nimellisvirta : 63 A, 30 °C
- verkon tyyppi : AC
- laukaisuyksikön tekniikka : Lämpömagneettinen
- käyräkoodi : C
- katkaisukyky : 6000 A Icn 400 V AC 50 Hz standardin EN/IEC 60898-1 mukaisesti
10 kA Icu 400...415 V AC 50 Hz standardin IEC 60947-2 mukaisesti - eristykseen soveltuvuus : Kyllä
- laatumerkinnät : NF
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimellistoimintajännite: | 230 V AC 50/60 Hz vaiheen ja nollajohtimen välillä400 V AC 50/60 Hz vaiheiden välillä |
| Magneettisen laukaisun raja: | 5...10 x In |
| [Ics] nimellinen käyttökatkaisukyky: | 6000 A 100 % x Icn 400 V AC 50 Hz standardin EN/IEC 60898-1 mukaisesti7.5 kA 75 % x Icu 400...415 V AC 50 Hz standardin IEC 60947-2 mukaisesti |
| Rajoitusluokka: | 3 standardin EN/IEC 60898-1 mukaisesti |
| [Ui] nimellinen eristysjännite: | 400 V AC 50 Hz |
| [Uimp] nimellinen impulssinkestojännite: | 6 kV standardin IEC 60947-2 mukaisesti |
| Koskettimen asennon osoitin: | Kyllä |
| Ohjauksen tyyppi: | Vipu |
| Paikallinen merkinanto: | ON/OFF-ilmaisin |
| Asennustapa: | Kiinnitettävä |
| Asennustuki: | DIN-kisko |
| Kampakiskon ja jakelulohkon yhteensopivuus: | ProDis |
| 9 mm jaot: | 8 |
| Korkeus: | 81 mm |
| Leveys: | 72 mm |
| Syvyys: | 78 mm |
| Tuotteen paino: | 440 g |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Lukitusmahdollisuuksien kuvaus: | Riippulukituslaite |
| Liitännät - liittimet: | Tunnelityyppiset liittimet 0.5...25 mm² joustavatTunnelityyppiset liittimet 0.5...35 mm² jäykät |
| Johdon kuorintapituus: | 13 mm |
| Kiristysmomentti: | 3.5 N.m |
| Vikavirtasuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | DT60 |
| Standardit: | EN/IEC 60898-1EN/IEC 60947-2 |
|---|---|
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisesti |
| Saasteaste: | 3 standardin IEC 60947-2 mukaisesti |
| Tropikalisaatio: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 2000 m |
| Käyttöympäristön lämpötila: | -25...70 °C |
| Varastointiympäristön lämpötila: | -40...70 °C |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480381393 |
|---|---|
| Konteksti: |
> Katso DT40K-tarjouksen esittely DT40 ja DT60 katkaisijat Käyttö: C-käyrä: - yleiset sovellukset - ylivirtasuojattujen piirien ohjaus ja suojaus - magneettilaukaisijat toimivat välillä 5-10 In B-käyrä: - ylivirtojen ohjaus ja suojaus IT- ja TN-järjestelmissä henkilöiden suojauksella pitkien kaapelien osalta - magneettilaukaisijat toimivat välillä 3-5 In D-käyrä: - piirien ohjaus ja suojaus kaikissa asennuksissa, joissa on suuria kytkentävirtoja - magneettilaukaisijat toimivat välillä 10-14 In. ProDis, Schneider Electricin jako- ja modulaaristen laitteiden järjestelmä, laajentaa asennusrajat taulukoissa. Taulukon suunnittelusta huoltoon, ProDis lisää ratkaisuja helppoihin laiteyhdistelmiin, nopeaan asennukseen, ja laajaan valikoimaan ratkaisuja. Nyt on helppoa asentaa erilaisia laitteita, suojausta ja ohjausta, saman kamman alle: tätä kutsutaan sekoitukseksi. Se edistää taulun loogista järjestystä toiminnallisiksi yksiköiksi. Vikavirtasuojaus on saatavana 18 mm:n kokoisena ja erillisenä tuotteena. Vigi-lohkot voidaan siis yhdistää mihin tahansa DT40-sarjan katkaisijaan, mikä tarjoaa maksimaalisen vapauden ratkaisujen valinnassa. |
